A.10 Anschlussbuchsen an der Rückseite
Alle Anschlussbuchsen und der Hauptschalter befinden sich an der Geräterückseite
rechts (bezogen auf die Bedienposition an der Vorderseite).

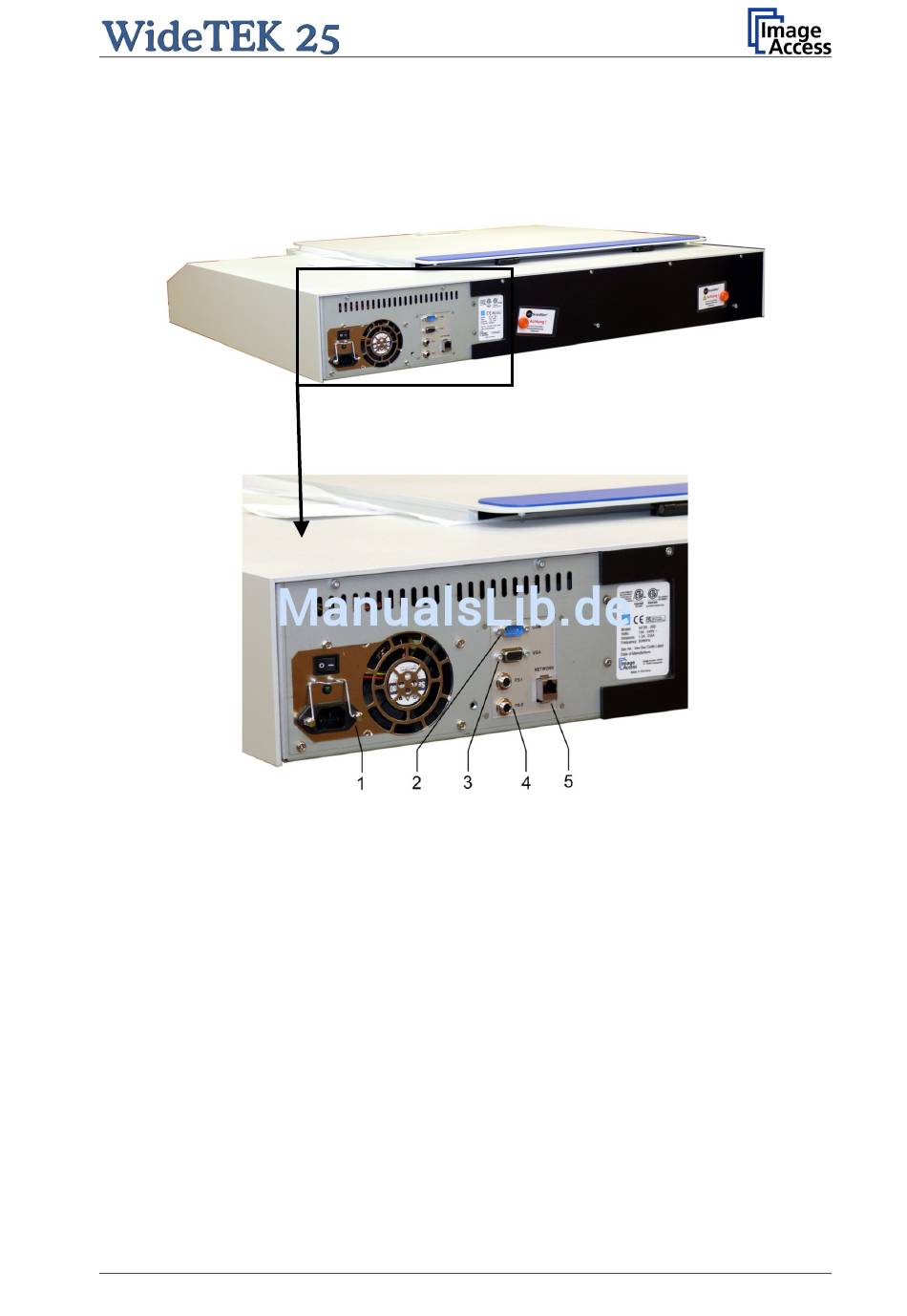

Abbildung 7: Anschlussbuchsen an der Rückseite
1: Anschlussbuchse Spannungsversorgung und Hauptschalter
2: Serielle Anschlussbuchse
3: VGA Anschlussbuchse (Monitor)
4: Anschlussbuchsen Fußpedal (2x)
5: Netzwerkanschlussbuchse
Aufbau- und Einstellanleitung
Abbildung 6: Rückseite WideTEK 25
Seite 19
