B.2.1
Anschlussbuchsen an der Rückseite
Abbildung 14 zeigt die Anschlüsse auf der Rückseite des Scanners. Die Anschlüsse
werden nachfolgend beschrieben.
Eine Abdeckung schützt die Rückseite des Scanners. Über den Anschlussbuchsen
(#2 bis #5) sind Bezeichnungen eingeprägt, die helfen, den passenden Anschluss zu
finden.

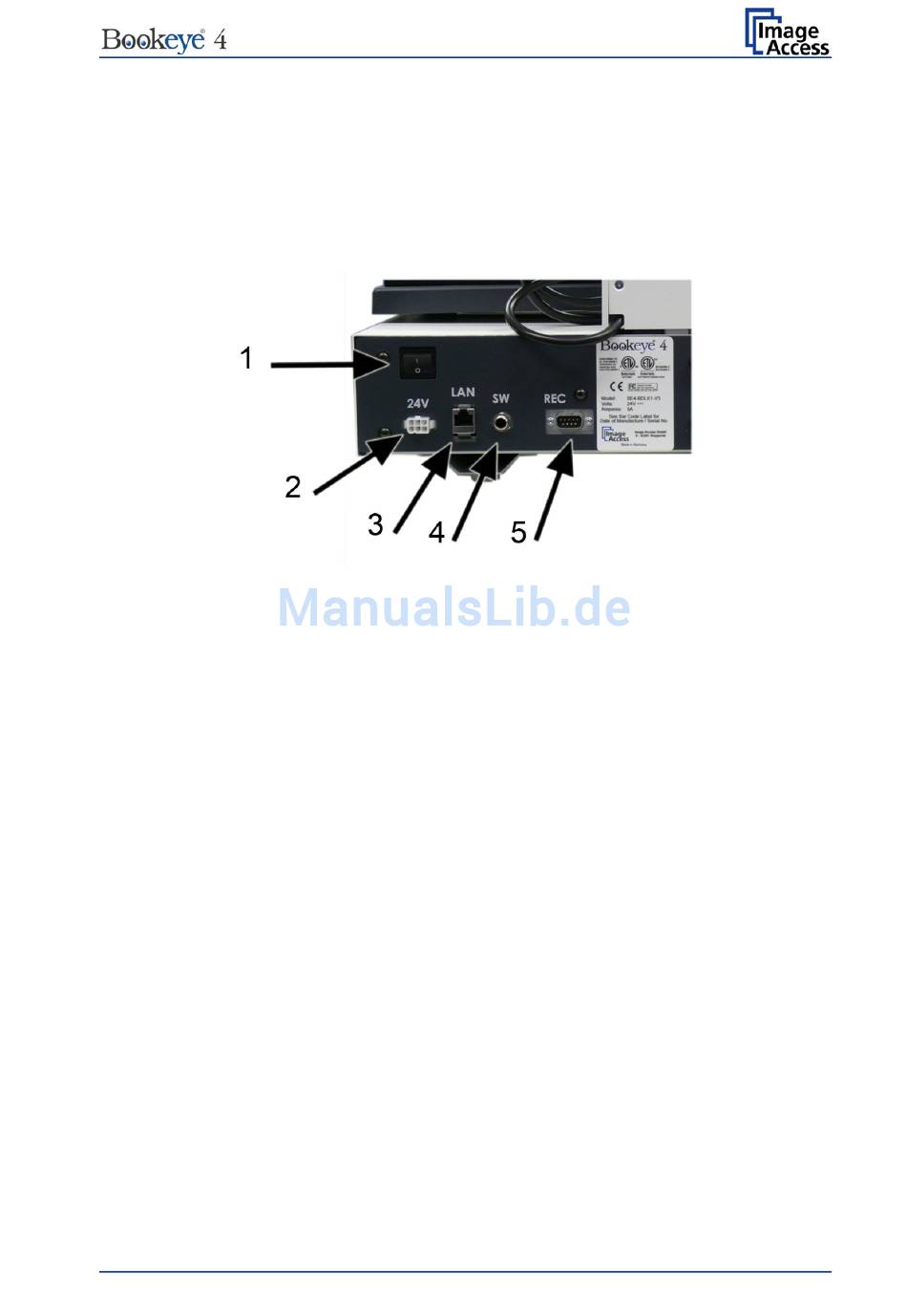

Abbildung 14: Anschlussbuchsen und Schalter auf der Rückseite
1. Hauptschalter. Schalten Sie den Hauptschalter in Position I, um den
in den Stand-by Modus zu bringen.
2. Anschlussbuchse für externes Netzteil.
3. Netzwerkanschlussbuchse. Schließen Sie hier ein Netzwerkkabel an, um über
eine Netzwerkverbindung auf die integrierte Scan2Net Benutzeroberfläche
zugreifen zu können.
4. Buchse zum Anschluss eines Fußpedalschalters.
5. Serielle Anschlussbuchse / Anschluss für „Recovery Key" Stecker.
Setup Handbuch
Bookeye
4
®
Seite 29
