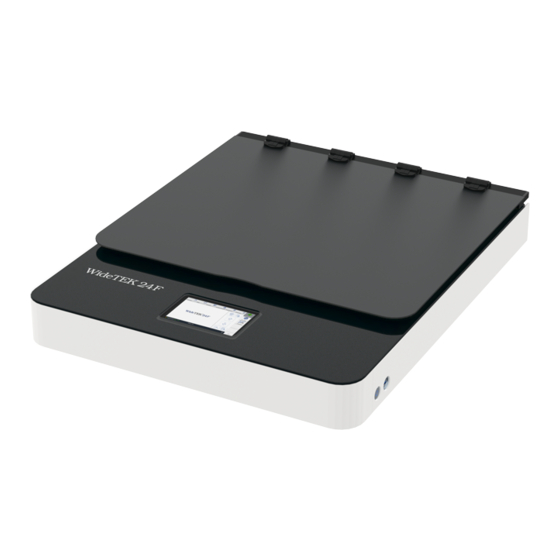

Inhaltszusammenfassung für Image Access WideTEK 24F

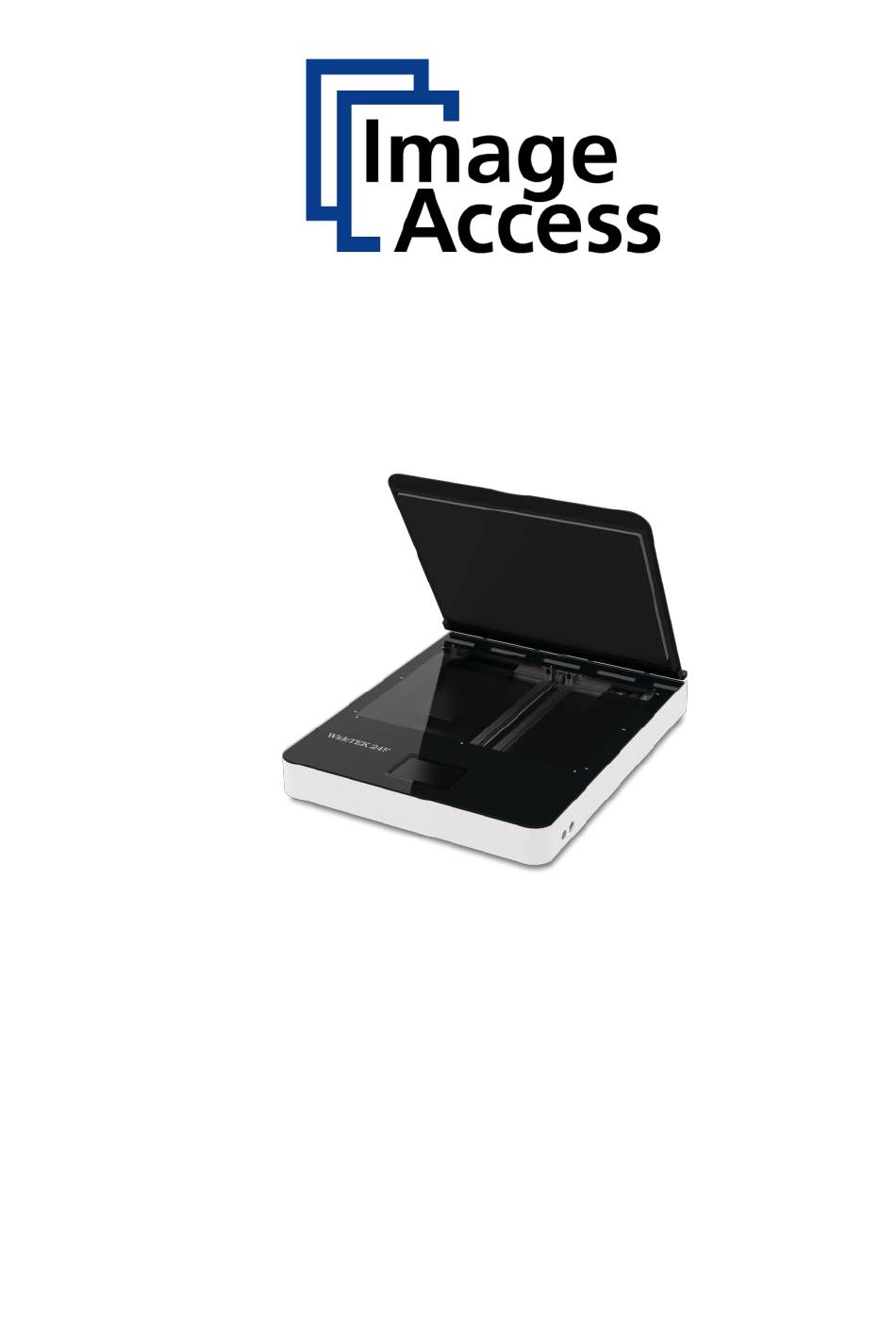

- Seite 1 WideTEK® 24F Setup-Anleitung deutsch 06/2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Revisionsübersicht ..................4 Hinweise zur Anleitung und zum Hersteller ..........4 Anleitung verfügbar halten ..............4 Gestaltungsmerkmale im Text ..............5 Gestaltungsmerkmale in Abbildungen ............ 6 Zugehörige Unterlagen ................6 Urheberrecht ................... 7 Kontaktdaten des Herstellers in Deutschland ......... 7 Technischer Support ................ - Seite 3 Setup vorbereiten ................... 19 Anschließen des Netzteils ..............19 Netzwerkverbindung herstellen ............20 Fußschalter anschließen ................ 20 Optionalen Monitor anschließen ............21 Optionalen Touchscreen anschließen ........... 21 Scanner einschalten ................22 Scanner ausschalten ................24 Setup durchführen .................. 26 Setup Wizard ..................26 Kalibrationen durchführen ..............
-
Seite 4: Revisionsübersicht
Revisionsübersicht Revisionsübersicht Datum Rev. Name Beschreibung der Grund der Änderung Änderung 02.06.2021 Erster Entwurf Erste veröffentlichte Version Hinweise zur Anleitung und zum Hersteller Dieses Handbuch hilft Ihnen bei der sicheren Vorbereitung und Durchführung der Einrichtung des WideTEK® 24F Flachbettscanners. Der Flachbettscanner WideTEK®... -
Seite 5: Gestaltungsmerkmale Im Text
Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale im Text Verschiedene Elemente dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden: normaler Text SCHALTFLÄCHEN DER BILDSCHIRMSEITE "Menübezeichnungen" ➢ Handlungsschritte • Aufzählung der ersten Ebene Querverweise Tipps enthalten zusätzliche Informationen, z. -
Seite 6: Gestaltungsmerkmale In Abbildungen
Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale in Abbildungen Wird auf Elemente in einer Legende oder im laufenden Text Bezug genommen, werden diese mit einer Nummer (1) versehen. Zugehörige Unterlagen Zu den mitgeltenden Unterlagen gehören: • Rechtliche Informationen (EG-Konformitätserklärung, Sicherheits- und EMV Zertifikate, RoHS etc.). -
Seite 7: Urheberrecht
Tel.: +49-202-27058-0 E-Mail: dokumentation@imageaccess.de Internetadresse: www.imageaccess.de Technischer Support Den technischen Support der Image Access GmbH erreichen Sie unter der folgenden E-Mail-Adresse: support@imageaccess.de. Kontaktdaten des Herstellers in den USA Image Access LP 2511 Technology Drive, Suite 109 Elgin, IL 60124 Tel.: +1-224-293-2585 E-Mail: support@imageaccess.us... -
Seite 8: Gerätesicherheit
Gerätesicherheit Gerätesicherheit Bestimmungsgemäßer Gebrauch Der Scanner wird zum Scannen aller Arten von Bildern und Dokumenten verwendet. Die Dokumente müssen den Eigenschaften gemäß den technischen Spezifikationen entsprechen. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Verstehen dieses Handbuchs sowie das Beachten und Befolgen aller Hinweise in diesem Handbuch, insbesondere der Sicherheitshinweise. -
Seite 9: Grundlegende Sicherheitshinweise
➢ Verwenden Sie den Scanner nicht, wenn er sichtlich beschädigt ist. Ziehen Sie in diesem Fall das Netzkabel aus der Steckdose. Wenden Sie sich an den technischen Support von Image Access, siehe Abschnitt Technischer Support ab Seite 7. Verbrennungen vermeiden ➢... -
Seite 10: Verantwortung Des Betreibers
Gerätesicherheit Der Scanner wiegt 28 kg (62lbs.). ➢ Handhaben Sie den Scanner nur mithilfe einer zweiten Person. ➢ Stellen Sie den Scanner nur auf eine feste, ebene und vibrationsfreie Oberfläche, die stark genug ist, um das Gewicht des Scanners zu tragen. Sachschäden oder Funktionsstörungen vermeiden ➢... -
Seite 11: Gestaltungsmerkmale Von Warnhinweisen
Gerätesicherheit Gestaltungsmerkmale von Warnhinweisen In dieser Anleitung finden Sie folgende Warnhinweise: WARNUNG Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. -
Seite 12: Beschreibung
Beschreibung Beschreibung Aufgabe und Funktion Der Scanner wird zum Scannen aller Arten von Bildern und Dokumenten verwendet. Die Eigenschaften der Dokumente wie z.B. Größe, Gewicht müssen den Spezifikationen entsprechen, die sich in den technischen Daten befinden. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. -
Seite 13: Übersicht Widetek® 24F
Beschreibung Übersicht WideTEK® 24F Benennung Abnehmbarer und höhenverstellbarer Deckel Glasplatte Touchscreen Wiederherstellungstaste Power-Taste USB-Anschlussbuchse... -
Seite 14: Übersicht Rückseite
Beschreibung Übersicht Rückseite Die folgende Abbildung zeigt die Rückseite des Scanners. Benennung Hauptschalter Anschlussbuchse 24 V DC für externen Netzadapter Netzwerk-Anschlussbuchse DisplayPort-Anschlussbuchse USB-Anschlussbuchse Anschlussbuchse für Fußschalter Vier Zylinderstifte mit Stellringen zur Höhenverstellung... -
Seite 15: Übersicht Bildschirmseite Für Das Setup-Menü
Beschreibung Übersicht Bildschirmseite für das Setup-Menü Benennung Schaltflächen und Parameter Anzeige der Menübezeichnung Anzeige der Onlinehilfe Schaltfläche zum Verlassen des Setup-Menüs zum Startbild Anzeige der Seriennummer Anzeige der IP-Adresse Anzeige der Firmware-Version Anzeige der Online-Hilfe ist nur verfügbar, wenn am Scanner ein zweiter Touchscreen angeschlossen ist. -
Seite 16: Leistungsschild
Beschreibung Leistungsschild Das Leistungsschild ist auf der Rückseite des Scanners angebracht. Die folgende Abbildung zeigt das Leistungsschild des Modells WideTEK®24F. Seriennummer Die Seriennummer des Scanners befindet an der Rückseite des Gerätes. Halten Sie die Seriennummer bei Supportanfragen bereit. -
Seite 17: Bedienoberflächen
Beschreibung Bedienoberflächen Der Scanner kann auf mehreren Wegen bedient werden. • Über den Touchscreen und der ScanWizard Touch Bedienoberfläche. • Über EasyScan oder eine Kundenanwendung. • Über einen Standard-Webbrowser und die ScanWizard Client Bedienoberfläche. • Über den optionalen Scan2Pad® Hotspot. •... -
Seite 18: Aufstellort
Aufstellort Aufstellort Umgebungsbedingungen Achten Sie beim Betrieb des Scanners auf eine gute Raumbelüftung, um die Betriebsbedingungen zu gewährleisten. Der Aufbauort muss so gewählt werden, dass • der Seitenabstand zwischen Scanner und Wand mindestens 100 mm beträgt, • der Abstand zwischen Scanner-Rückseite und Wand mindestens 50 mm beträgt, •... -
Seite 19: Setup Vorbereiten
Setup vorbereiten Setup vorbereiten Anschließen des Netzteils WARNUNG Gefahr eines elektrischen Schlags durch falschen Anschluss. ➢ Stellen Sie sicher, dass die Netzsteckdose den lokalen Vorschriften entsprechend geerdet ist. VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. -
Seite 20: Netzwerkverbindung Herstellen
Setup vorbereiten Netzwerkverbindung herstellen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um die Netzwerkverbindung herzustellen, gehen Sie wie folgt vor: ➢... -
Seite 21: Optionalen Monitor Anschließen
Setup vorbereiten Optionalen Monitor anschließen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um einen optionalen Monitor anzuschließen, gehen Sie wie folgt vor: ➢... -
Seite 22: Scanner Einschalten
Setup vorbereiten Scanner einschalten Um den Scanner einzuschalten, gehen Sie wie folgt vor: ➢ Drücken Sie den HAUPTSCHALTER (1) in die Stellung "I". Die folgende Abbildung zeigt das Modell WideTEK®24F. Der Scanner ist im Stand-by-Betrieb. - Seite 23 Setup vorbereiten Um den Stand-by-Betrieb zu verlassen gehen Sie wie folgt vor: ➢ Drücken Sie die Power-Taste (2). Die Power-Taste leuchtet blau. Der Scanner führt einen Systemtest durch. Nach einer kurzen Wartezeit wird die Bildschirmseite "Startbild" auf Englisch angezeigt.
-
Seite 24: Scanner Ausschalten
Setup vorbereiten Scanner ausschalten Um den Scanner nach dem Durchführen des Setups in den Stand-by- Betrieb zu schalten, gehen Sie wie folgt vor: ➢ Tippen Sie auf der Bildschirmseite "Applikation auswählen" auf AUSSCHALTEN (1). Sie können auch die POWER Taste kurz drücken, um in dieses Menü zu gelangen. - Seite 25 Setup vorbereiten Wenn Sie den Scanner für längere Zeit nicht benötigen, können Sie den Stromverbrauch weiter reduzieren, indem Sie die Stand-By Stromversorgung ausschalten. Dazu gehen Sie wie folgt vor: ➢ Stellen Sie sicher, dass der Scanner im Stand-by-Betrieb ist. ➢ Drücken Sie den HAUPTSCHALTER (1) in die Stellung "0". Die folgende Abbildung zeigt das Modell WideTEK®24F.
-
Seite 26: Setup Durchführen
Setup durchführen Setup durchführen Setup Wizard Der Setup Wizard wird sofort nach Abschluß des Startvorgangs am Touchscreen angezeigt. Der Setup Wizard ermöglicht es dem Benutzer bei der Erstinstallation eines Scan2Net Scanners die wichtigsten Einstellungen am Touchscreen durchzuführen. Nachdem der Setup Wizard erfolgreich durchlaufen ist, kann mit dem Scanner ohne weitere Einstellungen sofort gearbeitet werden. - Seite 27 Setup durchführen Alle Bedienoberflächen des Setup Wizard sind in der Online-Hilfe beschrieben. Um den Setup Wizard zu verlassen müssen Sie ihn in der Kachel LAUNCH SCAN APPLICATION deaktivieren. Der Start des Setup Wizard nach dem Hochfahren des Scanners kann im Abschnitt GERÄT EINSTELLEN von Scan2net reaktiviert werden.
-
Seite 28: Kalibrationen Durchführen
Kalibrationen durchführen Kalibrationen durchführen Setup-Menü aktivieren Um das Setup-Menü zu aktivieren, müssen Sie sich anmelden. Gehen Sie dazu wie folgt vor: ➢ Tippen Sie auf das GETRIEBESYMBOL (1). - Seite 29 Kalibrationen durchführen Das Login-Fenster wird angezeigt. ➢ Geben Sie im Login-Fenster die Anmeldedaten ein. ➢ Tippen Sie hierzu mit dem Finger auf das entsprechende Eingabefeld. ➢ Die Bildschirmtastatur wird angezeigt. ➢ Geben Sie in beiden Eingabefeldern "Poweruser" ein. ➢ Beachten Sie bei der Eingabe die Groß- und Kleinschreibung. ➢...
- Seite 30 Kalibrationen durchführen Übersicht Bildschirmseite für das Setup-Menü Weißabgleich: Anzeige des Untermenüs "Weißabgleich". Kamera einstellen: Anzeige des Untermenüs "Kamera einstellen". Testsuite: Anzeige des Untermenüs "Testsuite". IP-Adresse: Anzeige des Untermenüs "IP-Adresse". Drahtloses Netzwerk: Anzeige des Untermenüs "Drahtloses Netzwerk". Benutzereinstellungen: Anzeige des Untermenüs "Benutzereinstellungen".
-
Seite 31: Systemwiederherstellung
Systemwiederherstellung Systemwiederherstellung Solid State Disk Softwarefehler Das Dateisystem und das Linux-Betriebssystem eines Scan2Net-Scanners sind sehr robust und fehlertolerant. Das Dateisystem ist in der Lage, sich selbst zu reparieren, auch wenn das System während eines Festplattenschreibvorgangs die Stromversorgung verliert, was mit ziemlicher Sicherheit jeden Computer auf Windows-, Android- oder MAC- Betriebssystem-Basis beschädigen würde. -
Seite 32: Systemwiederherstellung Auf Werkseinstellungen
Systemwiederherstellung Systemwiederherstellung auf Werkseinstellungen Die Wiederherstellungsprozedur ist ein einfacher Prozess: Schritt Aktion Schalten Sie den Scanner entweder über den Touchscreen, über die aktuell verwendete Scan2Net-Anwendung oder durch Drücken der POWER-Taste aus. Schaltet das Gerät nicht in den Stand-by-Betrieb, halten Sie die POWER Taste länger als 5 Sekunden gedrückt, um den Scanner hart in den Stand-by-Betrieb zu schalten. -
Seite 33: Systemwiederherstellung Der Benutzereinstellungen
Systemwiederherstellung Systemwiederherstellung der Benutzereinstellungen Systemwiederherstellungspunkt setzen Schritt Aktion Öffnen Sie eine Registerkarte in einem Webbrowser und geben Sie die IP-Adresse des Scanners ein. Das Scan2Net-Fenster wird angezeigt. Klicken Sie auf GERÄT EINSTELLEN und dann auf POWERUSER. Geben Sie "Poweruser" als Benutzername und Passwort ein. Wählen Sie SYSTEMWIEDERHERSTELLUNG im Menü... -
Seite 34: Reinigung
Reinigung Reinigung Um den Scanner in gutem Betriebszustand zu halten, stellen Sie sicher, dass er frei von Staub, Tinte, Fett und anderen Verunreinigungen ist. Bei den Scannern handelt es sich um hochauflösende optische Instrumente mit hochwertigen Glasteilen. Da ein Scanner höherer Qualität kleinere Schmutz- und Staubpartikel besser sichtbar macht als ein Scanner geringerer Qualität, muss besonders darauf geachtet werden, dass alle Teile und insbesondere alle Glasteile so sauber wie möglich gehalten... -
Seite 35: Technische Daten
Technische Daten Technische Daten Optisches System Maximale Dokumentengröße 610 x 457 mm (24 x 18 Zoll) Scanner Auflösung 1200 × 1200 dpi Optische Auflösung 1200 × 600 dpi Pixel Dimension 9,3 × 9,3 μm CIS-Zeilensensor mit Sensortyp langbrennweitigem Selfoc-Objektiv, Tiefenschärfe +-1mm @600dpi Farbtiefe 48 Bit Farbe (interne Auflösung) 16 Bit Graustufen (interne... -
Seite 36: Elektrische Spezifikationen
Technische Daten Elektrische Spezifikationen Externes Netzteil Spannung 100 – 240 V AC Frequenz 47 – 63 Hz Umgebungstemperatur 5 bis 40 °C Relative Luftfeuchtigkeit 20 bis 80 % (nicht kondensierend) ECO-Norm CEC Level VI Scanner Spannung 24 V DC Strom Max. -
Seite 37: Abmessungen Und Gewicht
Technische Daten Leistungsaufnahme Ruhemodus < 0,5 W Standby 2,5 W Bereit zum Scannen 35 W Scannen 70 W Abmessungen und Gewicht Scanner-Außenabmessungen 140 x 730 x 900 mm (H × B × T) Gewicht des Scanners 28 kg Abmessung Transportbox 250 x 800 x 1000 mm (H ×...
