Übersicht
WideTEK
A.9.1

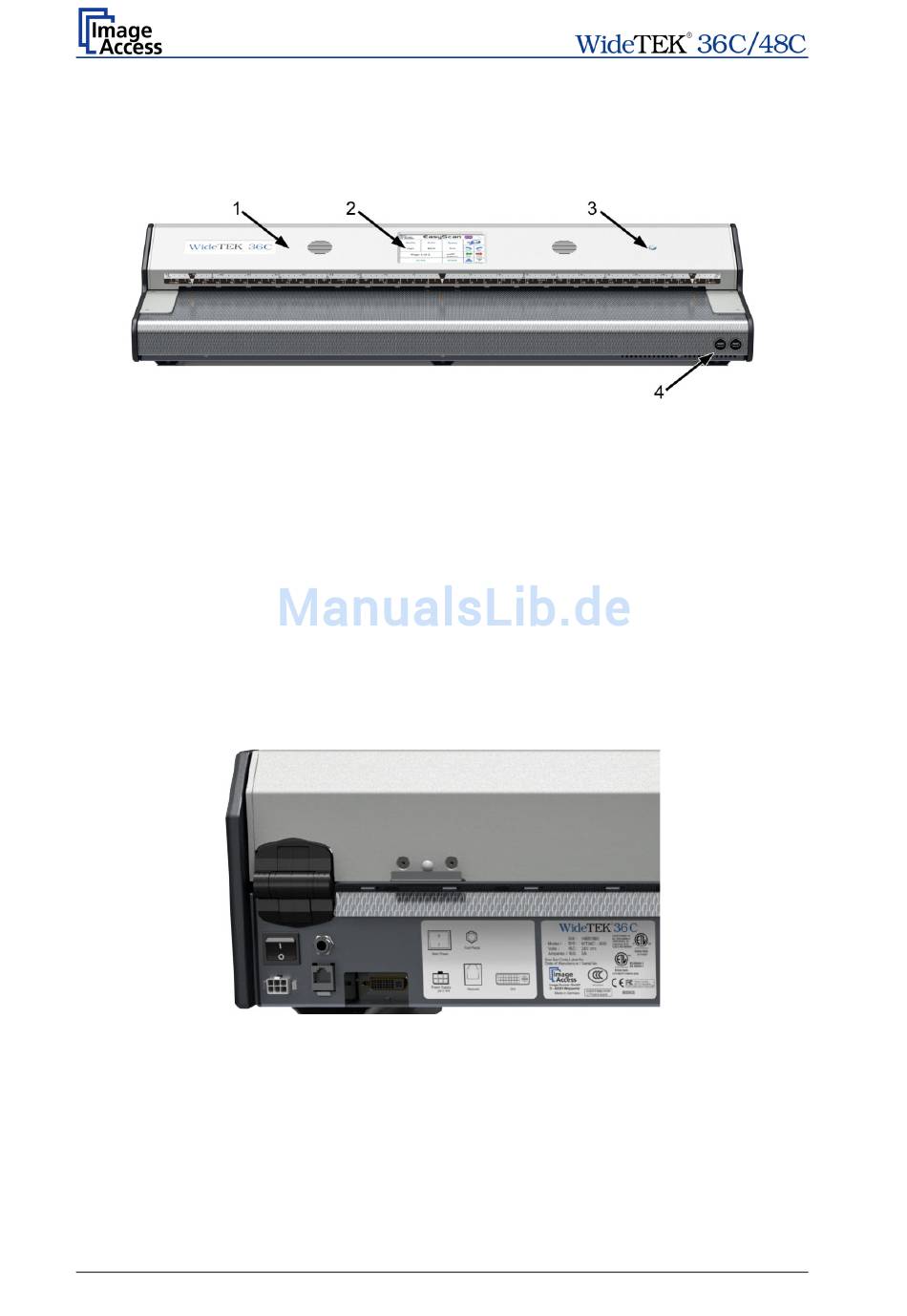

Abbildung 7 zeigt einige Komponenten des WideTEK
1: Oberteil. Das Oberteil enthält die Kameras und den Papiertransport.
2: Touchscreen. Der Touchscreen zeigt alle Menüs zur Steuerung des Scanners.
3: Stand-by Schalter. Mit diesem Schalter wird der Scanner aus dem Stand-by Modus
gestartet und in den Stand-by Modus gebracht.
4: USB Buchsen: Diese USB Buchsen ermöglichen den Anschluss von geeigneten
Speichermedien.
WideTEK
A.9.2
Aus der Bedienerposition gesehen, d.h. von der Vorderseite des Scanners, befinden sich
die Anschlussbuchsen und der Hauptschalter an der rechten Rückseite des Scanners.
Abbildung 8: Anschlussbuchsen auf der Scannerrückseite
Ein Aufkleber neben den Anschlussbuchsen bezeichnet die Buchsen und den Schalter.
Seite 22
®
36C
– Vorderseite
Abbildung 7: Vorderansicht WideTEK 36C
®
36C
– Anschlussbuchsen auf der Rückseite
®
36C.
