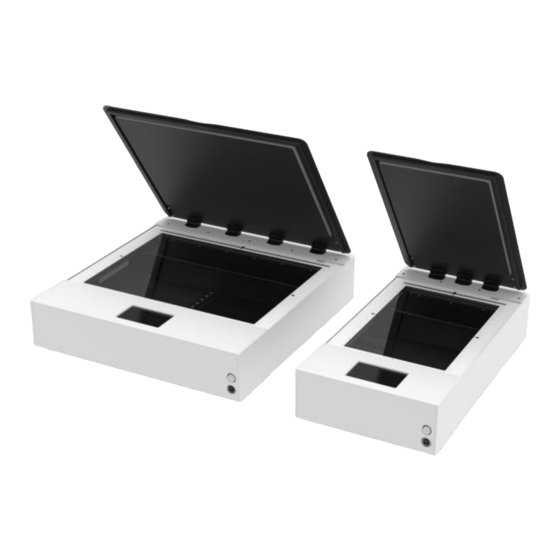

Image Access WideTEK 12 Setup-Anleitung
Vorschau ausblenden
Andere Handbücher für WideTEK 12:
- Anleitung (72 Seiten) ,
- Bedienungsanleitung (102 Seiten) ,
- Installations anleitung (94 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Image Access WideTEK 12
Inhaltszusammenfassung für Image Access WideTEK 12

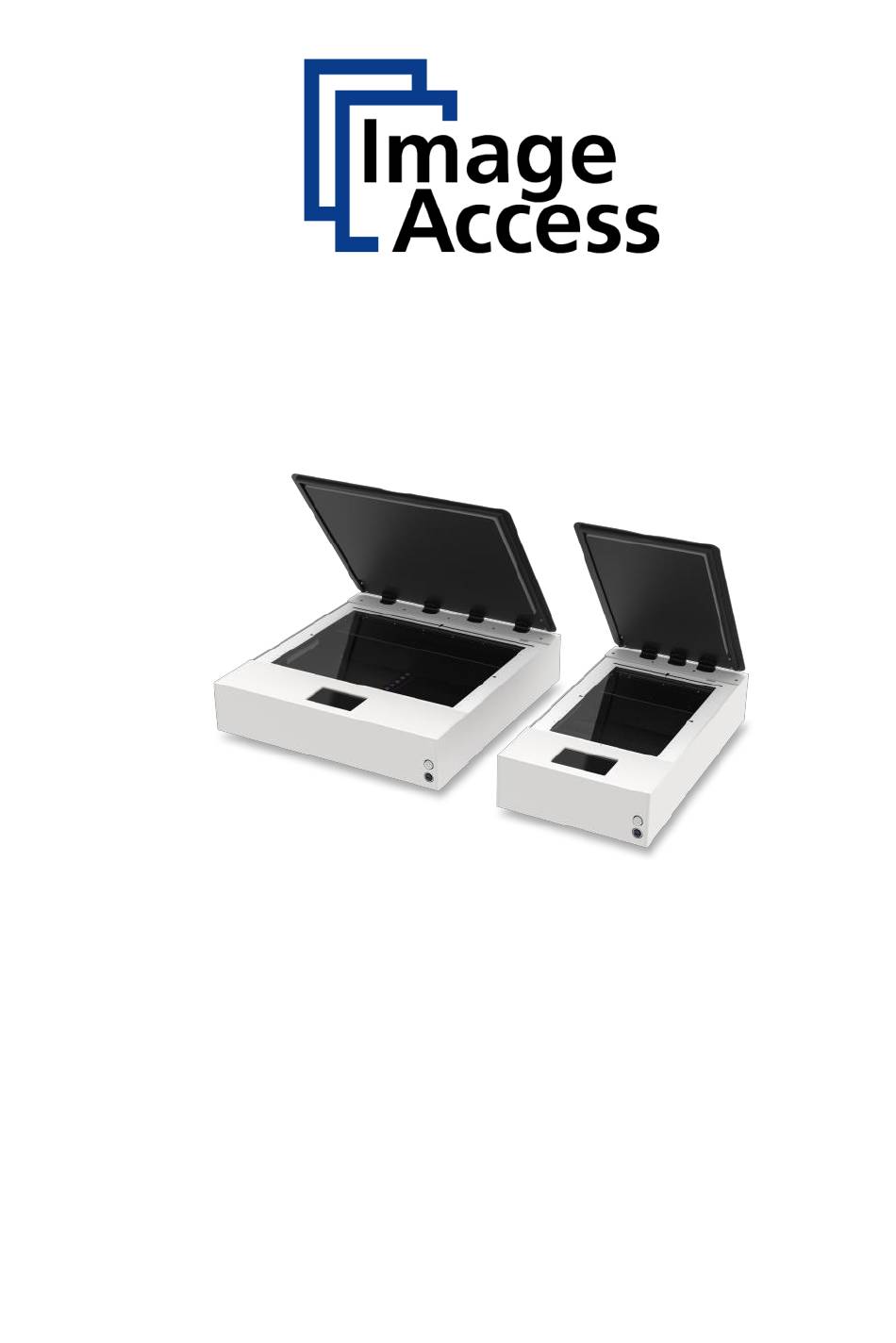

- Seite 1 WideTEK® 12 WideTEK® 25 Setup-Anleitung deutsch 10/2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Revisionsübersicht ..................4 Hinweise zur Anleitung und zum Hersteller ..........4 Anleitung verfügbar halten ..............4 Gestaltungsmerkmale im Text ..............5 Gestaltungsmerkmale in Abbildungen ............ 6 Zugehörige Unterlagen ................6 Urheberrecht ................... 7 Kontaktdaten des Herstellers in Deutschland ......... 7 Technischer Support ................ - Seite 3 Aufstellort ....................21 Umgebungsbedingungen ..............21 Setup vorbereiten ................... 22 Anschließen des Netzteils ..............22 Netzwerkverbindung herstellen ............23 Fußschalter anschließen ................ 23 Optionalen Monitor anschließen ............24 Optionalen Touchscreen anschließen ........... 24 Scanner einschalten ................25 Scanner ausschalten ................27 Setup durchführen ..................
-
Seite 4: Revisionsübersicht
Revisionsübersicht Revisionsübersicht Datum Rev. Name Beschreibung der Grund der Änderung Änderung 30.08.2021 Erster Entwurf Erste veröffentlichte Version 18.10.2022 Zweiter Entwurf Aktualisierte Version Hinweise zur Anleitung und zum Hersteller Dieses Handbuch hilft Ihnen bei der sicheren Vorbereitung und Durchführung der Einrichtung der WideTEK® 12/25 Flachbettscanner. Die Flachbettscanner WideTEK®... -
Seite 5: Gestaltungsmerkmale Im Text
Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale im Text Verschiedene Elemente dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden: normaler Text SCHALTFLÄCHEN DER BILDSCHIRMSEITE "Menübezeichnungen" ➢ Handlungsschritte • Aufzählung der ersten Ebene Querverweise Tipps enthalten zusätzliche Informationen, z. -
Seite 6: Gestaltungsmerkmale In Abbildungen
Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale in Abbildungen Wird auf Elemente in einer Legende oder im laufenden Text Bezug genommen, werden diese mit einer Nummer (1) versehen. Zugehörige Unterlagen Zu den mitgeltenden Unterlagen gehören: • Auspack- und Einpackanleitung • Rechtliche Informationen (EG-Konformitätserklärung, Sicherheits- und EMV Zertifikate, RoHS etc.). -
Seite 7: Urheberrecht
Tel.: +49-202-27058-0 E-Mail: dokumentation@imageaccess.de Internetadresse: www.imageaccess.de Technischer Support Den technischen Support der Image Access GmbH erreichen Sie unter der folgenden E-Mail-Adresse: support@imageaccess.de. Kontaktdaten des Herstellers in den USA Image Access LP 400 N. Belvedere Drive Gallatin, TN 37066 USA Tel.: +1 (224) 293-2585 E-Mail: support@imageaccess.us... -
Seite 8: Gerätesicherheit
Gerätesicherheit Gerätesicherheit Bestimmungsgemäßer Gebrauch Der Scanner wird zum Scannen aller Arten von Bildern und Dokumenten verwendet. Die Dokumente müssen den Eigenschaften gemäß den technischen Spezifikationen entsprechen. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Verstehen dieses Handbuchs sowie das Beachten und Befolgen aller Hinweise in diesem Handbuch, insbesondere der Sicherheitshinweise. -
Seite 9: Grundlegende Sicherheitshinweise
➢ Verwenden Sie den Scanner nicht, wenn er sichtlich beschädigt ist. Ziehen Sie in diesem Fall das Netzkabel aus der Steckdose. Wenden Sie sich an den technischen Support von Image Access, siehe Abschnitt Technischer Support ab Seite 7. Verbrennungen vermeiden ➢... -
Seite 10: Verantwortung Des Betreibers
Gerätesicherheit Knochenbrüche, Quetschungen und Prellungen vermeiden Falsches Verlegen der Kabel kann zum Stolpern führen. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Der Scanner wiegt zwischen 28 kg (62 lbs.) und 45 kg. (100 lbs.). ➢ Handhaben Sie den Scanner nur mithilfe einer zweiten Person. ➢... -
Seite 11: Gestaltungsmerkmale Von Warnhinweisen
Gerätesicherheit Gestaltungsmerkmale von Warnhinweisen In dieser Anleitung finden Sie folgende Warnhinweise: WARNUNG Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. -
Seite 12: Beschreibung
Beschreibung Beschreibung Aufgabe und Funktion Der Scanner wird zum Scannen aller Arten von Bildern und Dokumenten verwendet. Die Eigenschaften der Dokumente wie z.B. Größe, Gewicht müssen den Spezifikationen entsprechen, die sich in den technischen Daten befinden. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. -
Seite 13: Übersicht Widetek® 12/25
Beschreibung Übersicht WideTEK® 12/25 Benennung Deckel Glasplatte Power-Taste USB-Anschlussbuchse Touchscreen... -
Seite 14: Übersicht Widetek® 12/25 Mit Hintergrundbeleuchtung (Optional)
Beschreibung Übersicht WideTEK® 12/25 mit Hintergrundbeleuchtung (Optional) Benennung Hintergrundbeleuchtung Glasplatte Power-Taste USB-Anschlussbuchse Touchscreen... -
Seite 15: Übersicht Rückseite Widetek® 12
Beschreibung Übersicht Rückseite WideTEK® 12 Die folgende Abbildung zeigt die Rückseite des Scanners. Benennung Anschlussbuchse 24 V DC für externen Netzadapter Hauptschalter Anschlussbuchse für Fußschalter Anschlussbuchse 24 V DC für optionale Hintergrundbeleuchtung Netzwerk-Anschlussbuchse DisplayPort-Anschlussbuchse USB-Anschlussbuchse Wiederherstellungstaste... -
Seite 16: Übersicht Rückseite Widetek® 25
Beschreibung Übersicht Rückseite WideTEK® 25 Die folgende Abbildung zeigt die Rückseite des Scanners. Benennung Anschlussbuchse 24 V DC für externen Netzadapter Hauptschalter Anschlussbuchse für Fußschalter Anschlussbuchse 24 V DC für optionale Hintergrundbeleuchtung Netzwerk-Anschlussbuchse DisplayPort-Anschlussbuchse USB-Anschlussbuchse Wiederherstellungstaste... -
Seite 17: Übersicht Bildschirmseite Für Das Setup-Menü
Beschreibung Übersicht Bildschirmseite für das Setup-Menü Benennung Schaltflächen und Parameter Anzeige der Menübezeichnung Anzeige der Onlinehilfe Schaltfläche zum Verlassen des Setup-Menüs zum Startbild Anzeige der Seriennummer Anzeige der IP-Adresse Anzeige der Firmware-Version Anzeige der Online-Hilfe ist nur verfügbar, wenn am Scanner ein zweiter Touchscreen angeschlossen ist. -
Seite 18: Leistungsschild
Beschreibung Leistungsschild Das Leistungsschild ist auf der Rückseite des Scanners angebracht. Die folgende Abbildung zeigt das Leistungsschild des Modells WideTEK®12. -
Seite 19: Seriennummer
Beschreibung Die folgende Abbildung zeigt das Leistungsschild des Modells WideTEK®25. Seriennummer Die Seriennummer des Scanners befindet an der Rückseite des Gerätes. Halten Sie die Seriennummer bei Supportanfragen bereit. -
Seite 20: Bedienoberflächen
Beschreibung Bedienoberflächen Der Scanner kann auf mehreren Wegen bedient werden. • Über den Touchscreen und der ScanWizard Touch Bedienoberfläche. • Über EasyScan oder eine Kundenanwendung. • Über einen Standard-Webbrowser und die ScanWizard Client Bedienoberfläche. • Über den optionalen Scan2Pad® Hotspot. •... -
Seite 21: Aufstellort
Aufstellort Aufstellort Umgebungsbedingungen Achten Sie beim Betrieb des Scanners auf eine gute Raumbelüftung, um die Betriebsbedingungen zu gewährleisten. Der Aufbauort muss so gewählt werden, dass • der Seitenabstand zwischen Scanner und Wand mindestens 100 mm beträgt, • der Abstand zwischen Scanner-Rückseite und Wand mindestens 50 mm beträgt, •... -
Seite 22: Setup Vorbereiten
Setup vorbereiten Setup vorbereiten Anschließen des Netzteils WARNUNG Gefahr eines elektrischen Schlags durch falschen Anschluss. ➢ Stellen Sie sicher, dass die Netzsteckdose den lokalen Vorschriften entsprechend geerdet ist. VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. -
Seite 23: Netzwerkverbindung Herstellen
Setup vorbereiten Netzwerkverbindung herstellen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um die Netzwerkverbindung herzustellen, gehen Sie wie folgt vor: ➢... -
Seite 24: Optionalen Monitor Anschließen
Setup vorbereiten Optionalen Monitor anschließen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um einen optionalen Monitor anzuschließen, gehen Sie wie folgt vor: ➢... -
Seite 25: Scanner Einschalten
Setup vorbereiten Scanner einschalten Um den Scanner einzuschalten, gehen Sie wie folgt vor: ➢ Drücken Sie den HAUPTSCHALTER (1) in die Stellung "I". Die folgende Abbildung zeigt das Modell WideTEK®12. Der Scanner ist im Stand-by-Betrieb. - Seite 26 Setup vorbereiten Um den Stand-by-Betrieb zu verlassen, gehen Sie wie folgt vor: ➢ Drücken Sie die Power-Taste (2). Die Power-Taste leuchtet blau. Der Scanner führt einen Systemtest durch. Nach einer kurzen Wartezeit wird die Bildschirmseite "Applikation auswählen" auf Englisch angezeigt.
-
Seite 27: Scanner Ausschalten
Setup vorbereiten Scanner ausschalten Um den Scanner nach dem Durchführen des Setups in den Stand-by- Betrieb zu schalten, gehen Sie wie folgt vor: ➢ Tippen Sie auf der Bildschirmseite "Applikation auswählen" auf AUSSCHALTEN (1). Sie können auch die POWER Taste kurz drücken, um in dieses Menü zu gelangen. - Seite 28 Setup vorbereiten Wenn Sie den Scanner für längere Zeit nicht benötigen, können Sie den Stromverbrauch weiter reduzieren, indem Sie die Stand-By Stromversorgung ausschalten. Dazu gehen Sie wie folgt vor: ➢ Stellen Sie sicher, dass der Scanner im Stand-by-Betrieb ist. ➢ Drücken Sie den HAUPTSCHALTER (1) in die Stellung "0". Die folgende Abbildung zeigt das Modell WideTEK®12.
-
Seite 29: Setup Durchführen
Setup durchführen Setup durchführen Setup Wizard Der Setup Wizard wird sofort nach Abschluß des Startvorgangs am Touchscreen angezeigt. Der Setup Wizard ermöglicht es dem Benutzer bei der Erstinstallation eines Scan2Net Scanners die wichtigsten Einstellungen am Touchscreen durchzuführen. Nachdem der Setup Wizard erfolgreich durchlaufen ist, kann mit dem Scanner ohne weitere Einstellungen sofort gearbeitet werden. - Seite 30 Setup durchführen Alle Bedienoberflächen des Setup Wizard sind in der Online-Hilfe beschrieben. Um den Setup Wizard zu verlassen müssen Sie ihn in der Kachel LAUNCH SCAN APPLICATION deaktivieren. Der Start des Setup Wizard nach dem Hochfahren des Scanners kann im Abschnitt GERÄT EINSTELLEN von Scan2net reaktiviert werden.
-
Seite 31: Kalibrationen Durchführen
Kalibrationen durchführen Kalibrationen durchführen Setup-Menü aktivieren Um das Setup-Menü zu aktivieren, müssen Sie sich anmelden. Gehen Sie dazu wie folgt vor: ➢ Tippen Sie auf das GETRIEBESYMBOL (1). - Seite 32 Kalibrationen durchführen Das Login-Fenster wird angezeigt. ➢ Geben Sie im Login-Fenster die Anmeldedaten ein. ➢ Tippen Sie hierzu mit dem Finger auf das entsprechende Eingabefeld. ➢ Die Bildschirmtastatur wird angezeigt. ➢ Geben Sie in beiden Eingabefeldern "Poweruser" ein. ➢ Beachten Sie bei der Eingabe die Groß- und Kleinschreibung. ➢...
- Seite 33 Kalibrationen durchführen Übersicht Bildschirmseite für das Setup-Menü Weißabgleich: Anzeige des Untermenüs "Weißabgleich". Kamera einstellen: Anzeige des Untermenüs "Kamera einstellen" (Nur WT25). Testsuite: Anzeige des Untermenüs "Testsuite". IP-Adresse: Anzeige des Untermenüs "IP-Adresse". Drahtloses Netzwerk: Anzeige des Untermenüs "Drahtloses Netzwerk". Benutzereinstellungen: Anzeige des Untermenüs "Benutzereinstellungen".
-
Seite 34: Systemwiederherstellung
Systemwiederherstellung ➢ Um auf der Bildschirmseite "S2N Setup Menü" ein Untermenü auszuwählen, tippen Sie mit dem Finger auf die entsprechende Schaltfläche der Bildschirmseite. ➢ Alle Benutzeroberflächen des Setup-Menüs sind in der Online-Hilfe beschrieben. Systemwiederherstellung Solid State Disk Softwarefehler Das Dateisystem und das Linux-Betriebssystem eines Scan2Net-Scanners sind sehr robust und fehlertolerant. -
Seite 35: Wiederherstellungspunkte
Systemwiederherstellung Wiederherstellungspunkte Es sind bis zu zwei Sicherungskopien des Scan2Net Linux-Betriebssystems auf der internen SSD gespeichert. Die erste Kopie wird während der Herstellung erstellt. Dies ist der Wiederherstellungspunkt mit der Bezeichnung "Werkseinstellungen". Die zweite kann jederzeit vom Benutzer erstellt werden. Dies ist der Wiederherstellungspunkt mit der Bezeichnung "Benutzereinstellungen". - Seite 36 Systemwiederherstellung muss die WIEDERHERSTELLUNGSTASTE so lange gedrückt und gehalten werden, bis sie dauerhaft aufleuchtet! Die Wiederherstellung des Filesystems beginnt sofort. Dieser Vorgang dauert etwa 1 - 2 Minuten. Zum Abschluss der Wiederherstellung führt der Scanner automatisch einen Neustart durch.
-
Seite 37: Systemwiederherstellung Der Benutzereinstellungen
Systemwiederherstellung Systemwiederherstellung der Benutzereinstellungen Systemwiederherstellungspunkt setzen Schritt Aktion Öffnen Sie eine Registerkarte in einem Webbrowser und geben Sie die IP-Adresse des Scanners ein. Das Scan2Net-Fenster wird angezeigt. Klicken Sie auf GERÄT EINSTELLEN und dann auf POWERUSER. Geben Sie "Poweruser" als Benutzername und Passwort ein. Wählen Sie SYSTEMWIEDERHERSTELLUNG im Menü... -
Seite 38: Reinigung
Reinigung Reinigung Um den Scanner in gutem Betriebszustand zu halten, stellen Sie sicher, dass er frei von Staub, Tinte, Fett und anderen Verunreinigungen ist. Bei den Scannern handelt es sich um hochauflösende optische Instrumente mit hochwertigen Glasteilen. Da ein Scanner höherer Qualität kleinere Schmutz- und Staubpartikel besser sichtbar macht als ein Scanner geringerer Qualität, muss besonders darauf geachtet werden, dass alle Teile und insbesondere alle Glasteile so sauber wie möglich gehalten... -
Seite 39: Technische Daten
Technische Daten Technische Daten Scanner Spezifikation Optisches System Maximale Dokumentengröße 313 x 470 mm (12,3 x 18,5 Zoll) Scanner Auflösung 1200 × 1200 dpi Optische Auflösung 1200 × 600 dpi Pixel Dimension 9,3 × 9,3 μm Sensortyp Tri-color Zeilensensor CCD Farbtiefe 48 Bit Farbe (interne Auflösung) 16 Bit Graustufen (interne... - Seite 40 Technische Daten Beleuchtung Lichtquelle Zwei weiße LED-Lampen, je eine Lampe UV (365nm) und IR (850nm), weiße Hintergrundbeleuchtung Aufwärmzeit keine Intensität 3000 Lux maximum Temperatur-Abhängigkeit keine Weiß 50.000 h (typ.), Lebensdauer der Lampen Durchlichtbeleuchtung 50.000 h (typ.), UV 20.000 h (typ.), IR 20.000 h (typ.) .
-
Seite 41: Scanner Spezifikation Widetek® 25
Technische Daten Scanner Spezifikation WideTEK® 25 Optisches System Maximale Dokumentengröße 635 × 470 mm (25 × 18,5 Zoll) Scanner Auflösung 1200 × 1200 dpi Optische Auflösung 1200 × 600 dpi Pixel Dimension 9,3 × 9,3 μm Sensor Typ zwei Tri-color Zeilensensor CCDs Farbtiefe 16 Bit Graustufen (interne Auflösung) -
Seite 42: Umgebungsbedingungen
Technische Daten Beleuchtung Beleuchtung RGB-LEDs, mit integriertem Diffusor geprüft nach IEC 62471, keine IR/UV-Emission Aufwärmzeit keine Intensität 3000 Lux maximum Temperatur-Abhängigkeit keine UV / IR-Emission keine Lebensdauer der LEDs 50.000 Stunden (typ.) Glasplatte Maximal zulässiges 10 kg (22 lbs.) Dokumentengewicht Umgebungsbedingungen Betriebstemperatur 5 bis 40 °C... -
Seite 43: Elektrische Spezifikationen
Technische Daten Elektrische Spezifikationen Externe Spannungsversorgung Spannung 100–240 V AC Frequenz 47–63 Hz Umgebungstemperatur 5 bis 40 °C Relative Luftfeuchtigkeit 20 bis 80 % (nicht kondensierend) ECO Norm CEC Level VI Scanner Spannung 24 V DC Strom Max. 5 A Leistungsaufnahme Ruhemodus ≤... -
Seite 44: Abmessungen Und Gewicht Widetek® 25
Technische Daten (H × B × T) (14,2 × 20,5 × 35,5 Zoll) Gewicht des Scanners, 42 kg (93 lbs.) versandfertig Abmessungen und Gewicht WideTEK® 25 Scanner-Außenabmessungen 225 × 760 × 795 mm (H × B × T) (8,9 × 29,9 × 31,3 Zoll) Gewicht des Scanners 45 kg (100 lbs.) Abmessung Transportbox... -
Seite 48: Weitere Flachbettscanner Widetek® 12/25 Dokumentation
Weitere Flachbettscanner WideTEK® 12/25 Dokumentation Um die bestmöglichen Ergebnisse mit Ihrem WideTEK® 12/25 Flachbettscanner zu erzielen und um die Bedienung vollständig zu verstehen, sollten Sie immer die aktuellste Version der Handbücher, Anleitungen und anderer Produktdokumentation haben. Die gedruckte Version könnte bereits veraltet sein. Über den jeweils hier abgebildeten QR-Code oder Hyperlink können Sie überprüfen, ob Ihre Produktdokumentation vollständig und auf dem neuesten Stand ist.
