A.8.1 Anschlüsse auf der Rückseite
Abbildung 3 zeigt die Anschlüsse auf der Rückseite des Scanners. Die Anschlüsse
werden nachfolgend beschrieben.

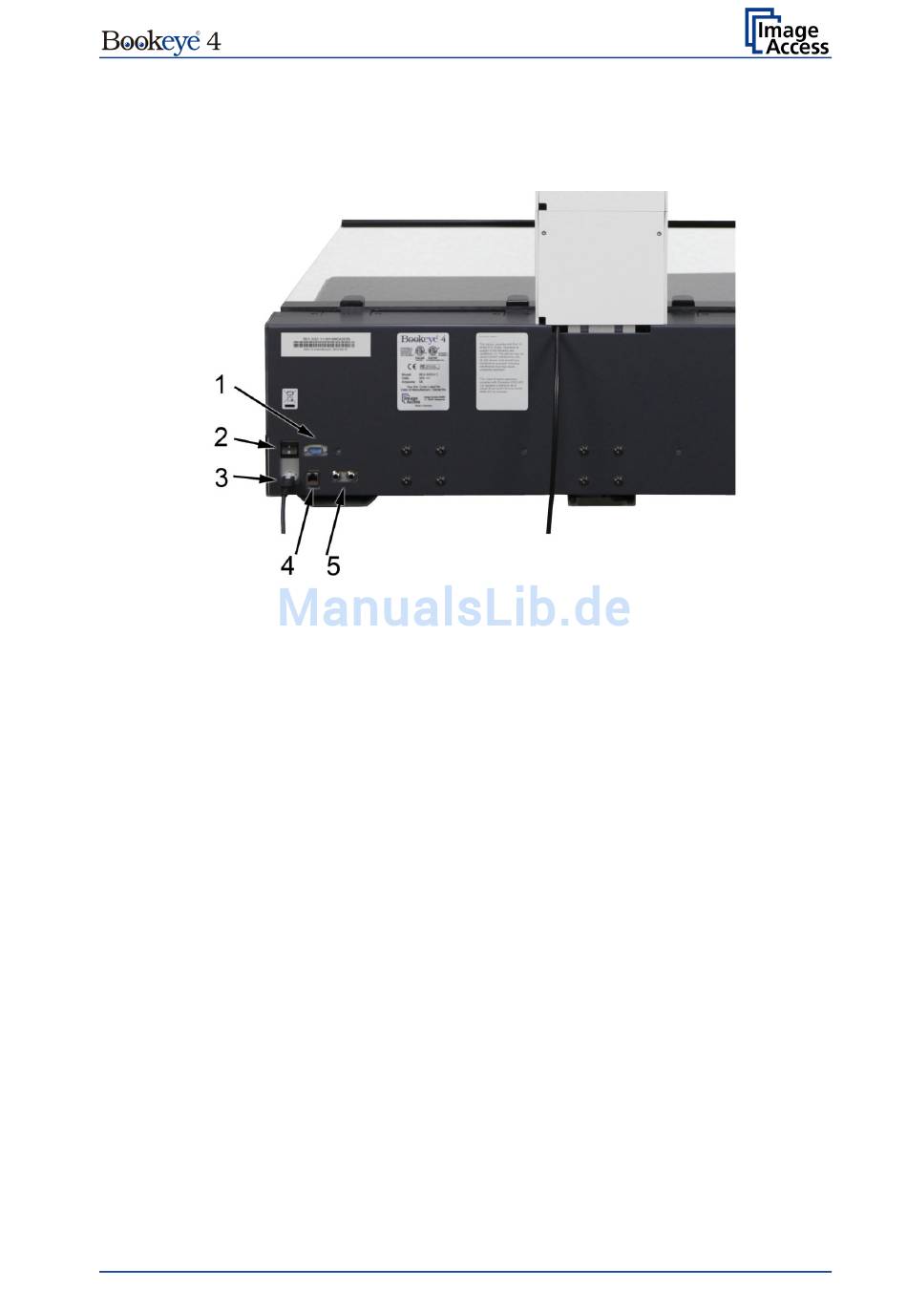

Abbildung 3: Anschlussbuchsen und Schalter auf der Rückseite
1. Serielle Anschlussbuchse / Anschluss für Recovery Key.
2. Hauptschalter. Schalten Sie den Hauptschalter in Position I, um den
in den Stand-by Modus zu bringen.
3. Anschlussbuchse für externes Netzteil.
4. Netzwerkanschlussbuchse. Schließen Sie hier ein Netzwerkkabel an, um über
eine Netzwerkverbindung auf die integrierte Scan2Net® Benutzer-Interface
zugreifen zu können.
5. Anschlussbuchse für einen Fußpedalschalter.
Bedienungsanleitung
Bookeye ® 4
Seite 23
