Anschlüsse auf der Rückseite
Abbildung 6 zeigt die Anschlüsse auf der Rückseite des Scanners. Die Anschlüsse
werden nachfolgend beschrieben.
An
der
Rückseite
Anschlussbuchsen #2 bis #5 helfen eingeprägte Bezeichnungen beim Anschluss von
Kabeln und Zubehör.

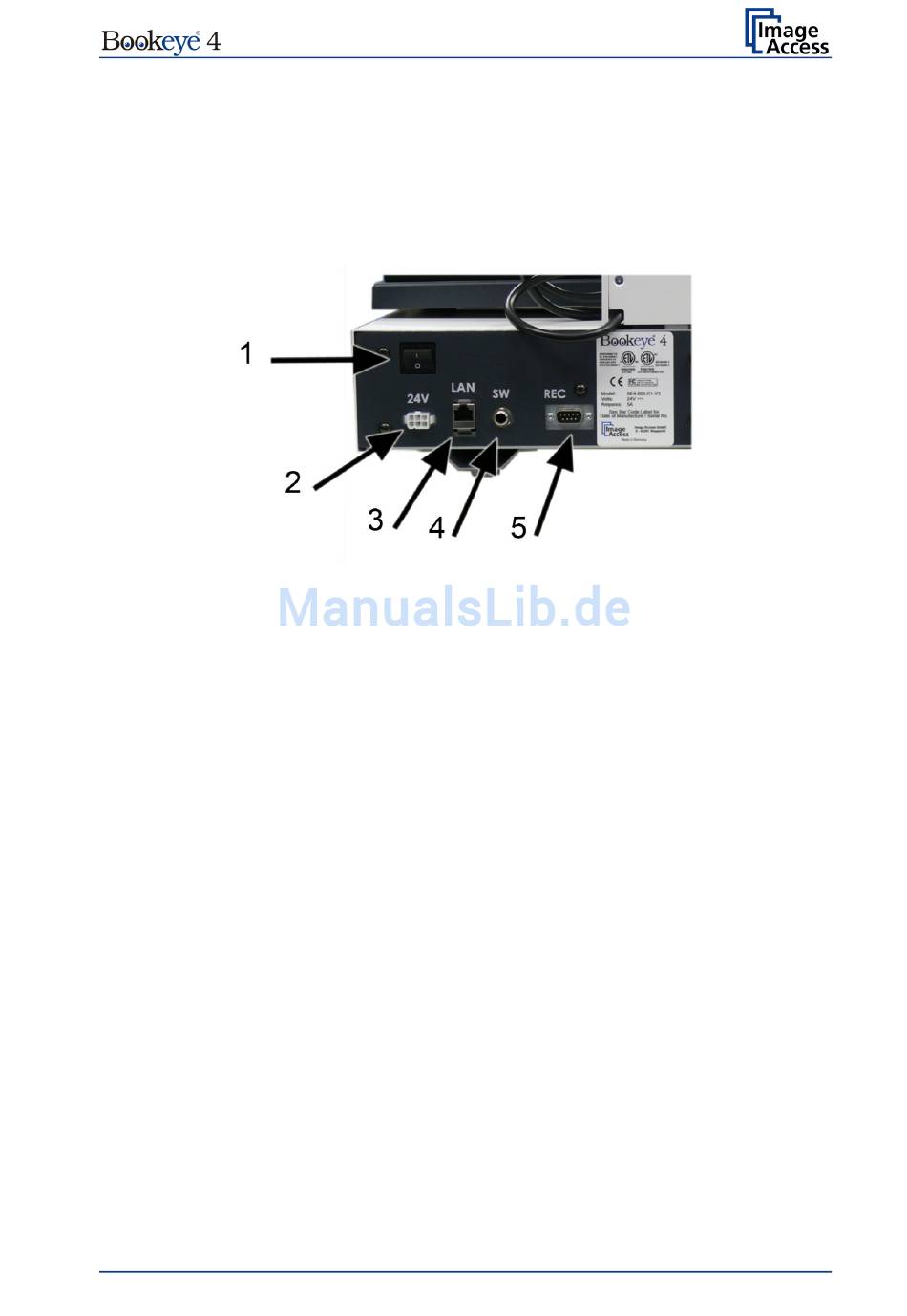

Abbildung 6: Anschlussbuchsen und Schalter auf der Rückseite
1. Hauptschalter. Schalten Sie den Hauptschalter in Position I, um den
in den Stand-by Modus zu bringen.
2. 24V: Anschlussbuchse für externes Netzteil.
3. LAN: Netzwerkanschlussbuchse. Schließen Sie hier ein Netzwerkkabel an, um
über eine Netzwerkverbindung auf die integrierte Scan2Net Benutzer-Interface
zugreifen zu können.
4. SW: Anschlussbuchse für einen Fußpedalschalter.
5. REC: Serielle Anschlussbuchse / Anschluss für Recovery Key.
Bedienungsanleitung
ist
eine
Kunststoffabdeckung
befetstigt.
Oberhalb
Bookeye
der
®
4
Seite 25
