C.2.1

Klappdeckel montieren

Der Klappdeckel ist mit zwei justierbaren Scharnieren am Gehäuseoberteil befestigt.
Diese Scharniere verhindern, dass sich der Klappdeckel ungebremst bewegt.
Mithilfe der mittleren Schraube jedes Scharniers wird die Bremskraft eingestellt.
Positionieren Sie die Scharniere des Klappdeckels über den Gewindebohrungen im
Gehäuseoberteil. Befestigen Sie jedes Scharnier mit Kreuzschlitzschrauben in der linken
und rechten Bohrung.
Drehen Sie die Schrauben nur handfest ein. Verwenden Sie keine Elektrowerkzeuge
zum Einschrauben!
Drehen Sie als nächstes die Innensechskantschraube mit Senkkopf in die mittlere
Bohrung ein. Verwenden Sie einen Schraubendreher für Innensechskantschrauben,
Größe 2,5 mm.

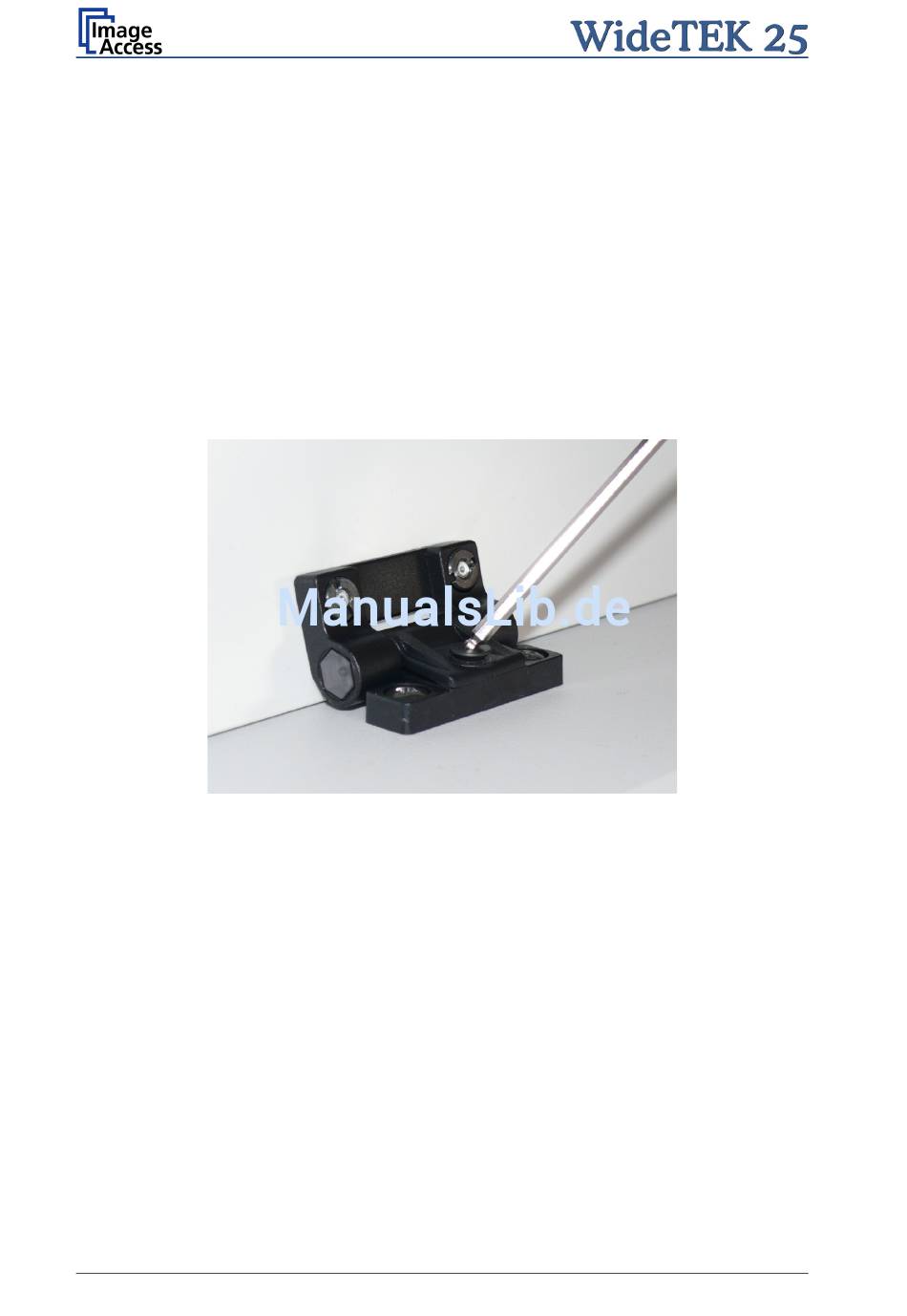

Abbildung 51: Bremskraft des Scharniers einstellen
Befestigen Sie die Innensechskantschraube mit normaler Handkraft. Bewegen Sie den
Klappdeckel auf und ab während Sie die Innensechskantschraube festziehen.
Ziel ist es, die Bremskraft des Scharniers so einzustellen, dass der Klappdeckel sich leicht
bewegen lässt, seine Bewegung jedoch gebremst wird.
Seite 52 Aufbau- und Einstellanleitung
