C

Wartung, Tests und Fehlerbehebung

C.1 Gehäuseoberteil vom Gehäuseunterteil trennen
Vor
ziehen!
Entfernen Sie zuerst den Klappdeckel über der Glasplatte. Dieser Klappdeckel ist durch
zwei Scharniere mit dem Gehäuseoberteil verbunden.
Jedes Scharnier ist mit drei Schrauben am Gehäuseoberteil befestigt. Verwenden Sie
einen Kreuzschlitzschraubendreher, um die beiden äußeren Schrauben jedes Scharniers
zu entfernen. Verwenden Sie einen Schraubendreher für Innensechskantschrauben,
Größe 2,5 mm, um die mittlere Schraube des Scharniers zu entfernen.
Hinweis: Verwenden Sie die Innensechskantschraube mit Senkkopf aufgrund ihrer
Länge nur in der mittleren Bohrung des Scharniers.

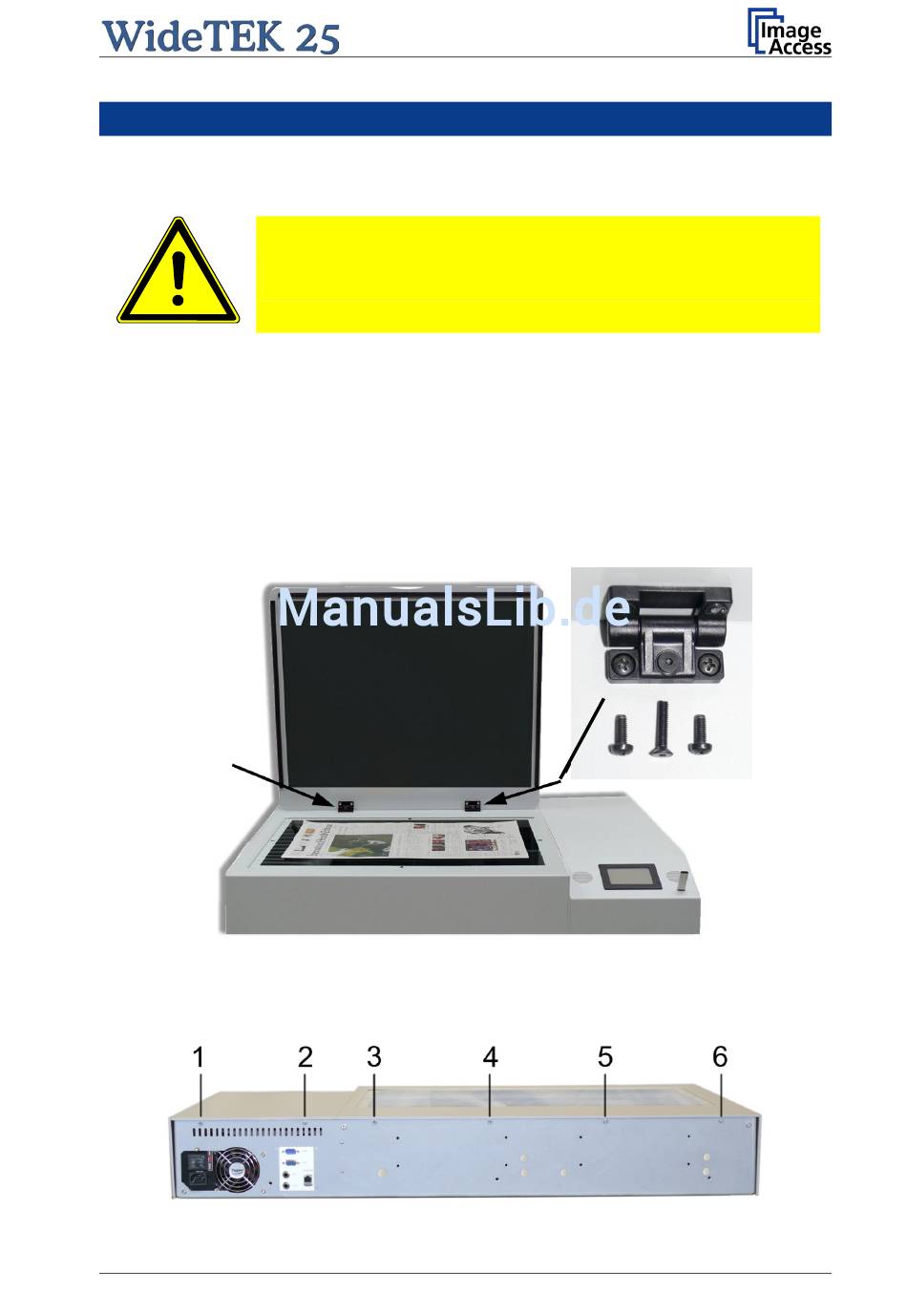

Abbildung 41: Position der Scharniere durch Pfeile gekennzeichnet
Entfernen Sie die sechs Innensechskantschrauben (siehe unten) an der Rückseite des
Scanners.
Abbildung 42: Position der zu entfernenden Schrauben
Aufbau- und Einstellanleitung
allen Wartungsarbeiten Spannungsversorgungskabel
Seite 47
