A.13.1.2 Weißabgleich durchführen
Starten Sie den Scanner wie in Kapitel A.11.1 beschrieben.
Während die Startsequenz läuft, tippen Sie mindestens dreimal an einer beliebigen
Stelle auf den Touchscreen.
Am Ende der Startsequenz zeigt der Touchscreen das Menü Self Test 1 (Abbildung 10).
Tippen Sie auf das Tastenfeld White Balance, um die Funktion aufzurufen.

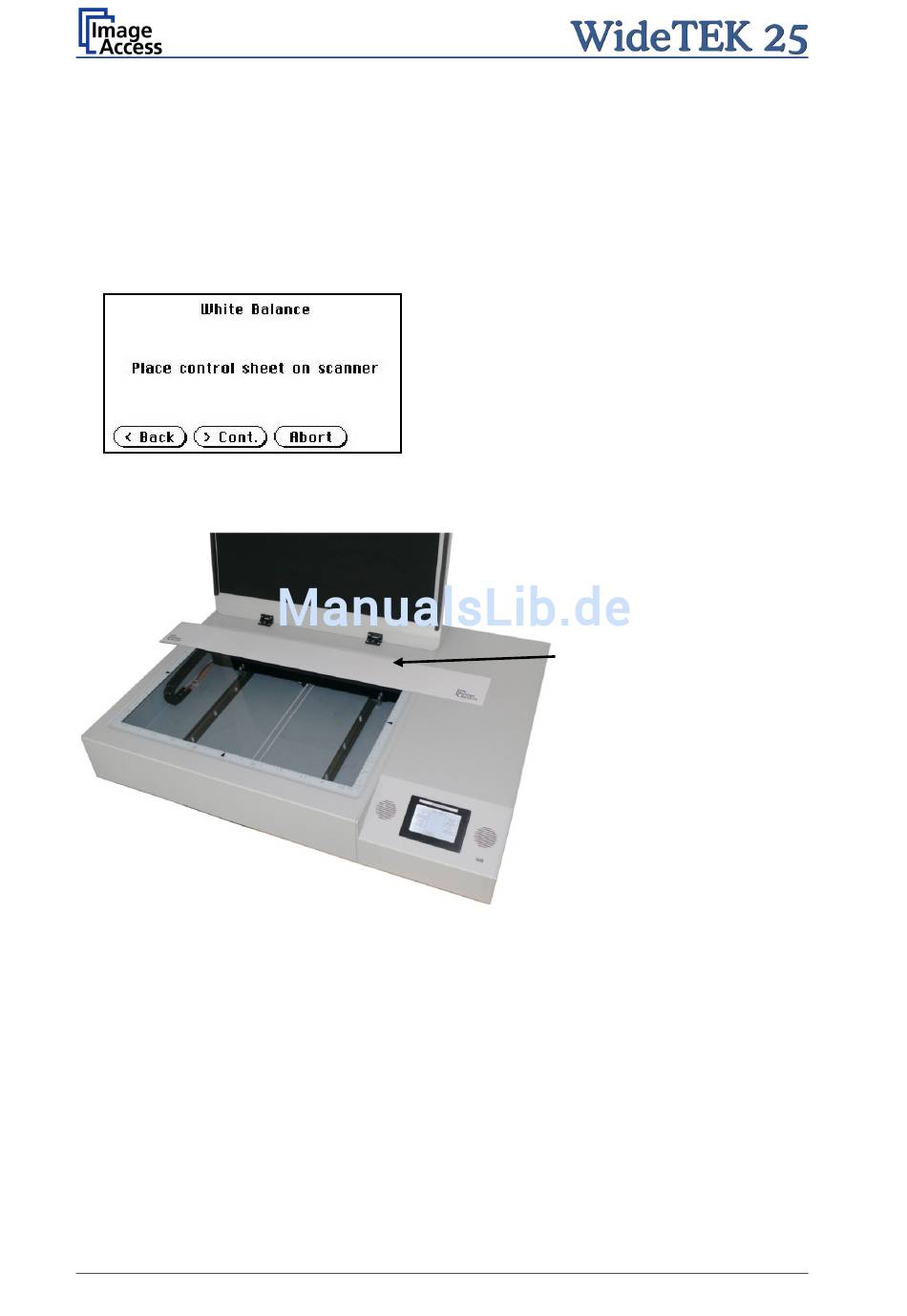

Abbildung 14: Funktion Weißabgleich

Abbildung 15: Testvorlage aufgelegt

Seite 26
< Back Kehrt zum vorherigen Bild zurück.
> Cont. Startet die Messungen.
Abort Bricht den Weißabgleich ab. Die
Anzeige kehrt zum vorherigen Bild
zurück.
Positionieren Sie die
Testvorlage WT36-Z-02-A
für den Weißabgleich an der
oberen Kante der Glasplatte
(Scharnierseite).
Die Testvorlage muss die
komplette Breite der Glas-
platte abdecken.
Tippen Sie nun auf > Cont.
