A.9
Übersicht

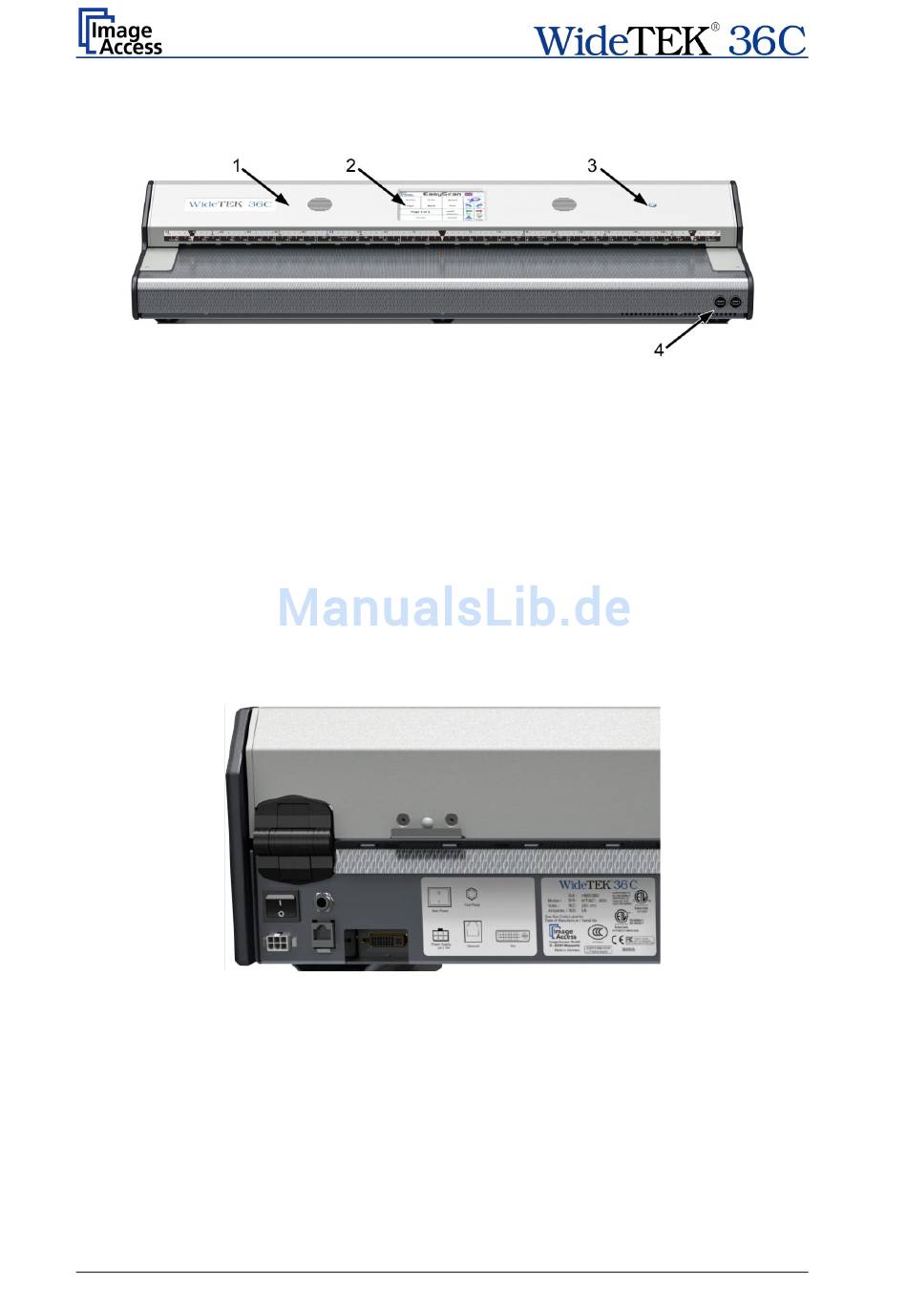

Abbildung 6 zeigt einige Komponenten des WideTEK
1: Oberteil. Das Oberteil enthält die Kameras und den Papiertransport.
2: Touchscreen. Der Touchscreen zeigt alle Menüs zur Steuerung des Scanners.
3: Stand-by Schalter. Mit diesem Schalter wird der Scanner aus dem Stand-by Modus
gestartet und in den Stand-by Modus gebracht.
4: USB Buchsen: Diese USB Buchsen ermöglichen den Anschluss von geeigneten
Speichermedien.
A.9.1
Anschlussbuchsen auf der Rückseite
Aus der Benutzersicht, d.h. von der Vorderseite des Scanners, befinden sich alle
Anschlussbuchsen und der Hauptschalter an der rechten Rückseite des Scanners.
Abbildung 7: Anschlussbuchsen auf der Scannerrückseite
Ein Aufkleber neben den Anschlussbuchsen bezeichnet die Buchsen und den Schalter.
Seite 20
Abbildung 6: Vorderansicht WideTEK 36C
36C.
®
