Tippen Sie auf das Tastenfeld IP Address. Die Anzeige im Touchpanel wechselt zur
Eingabemaske Network setup.

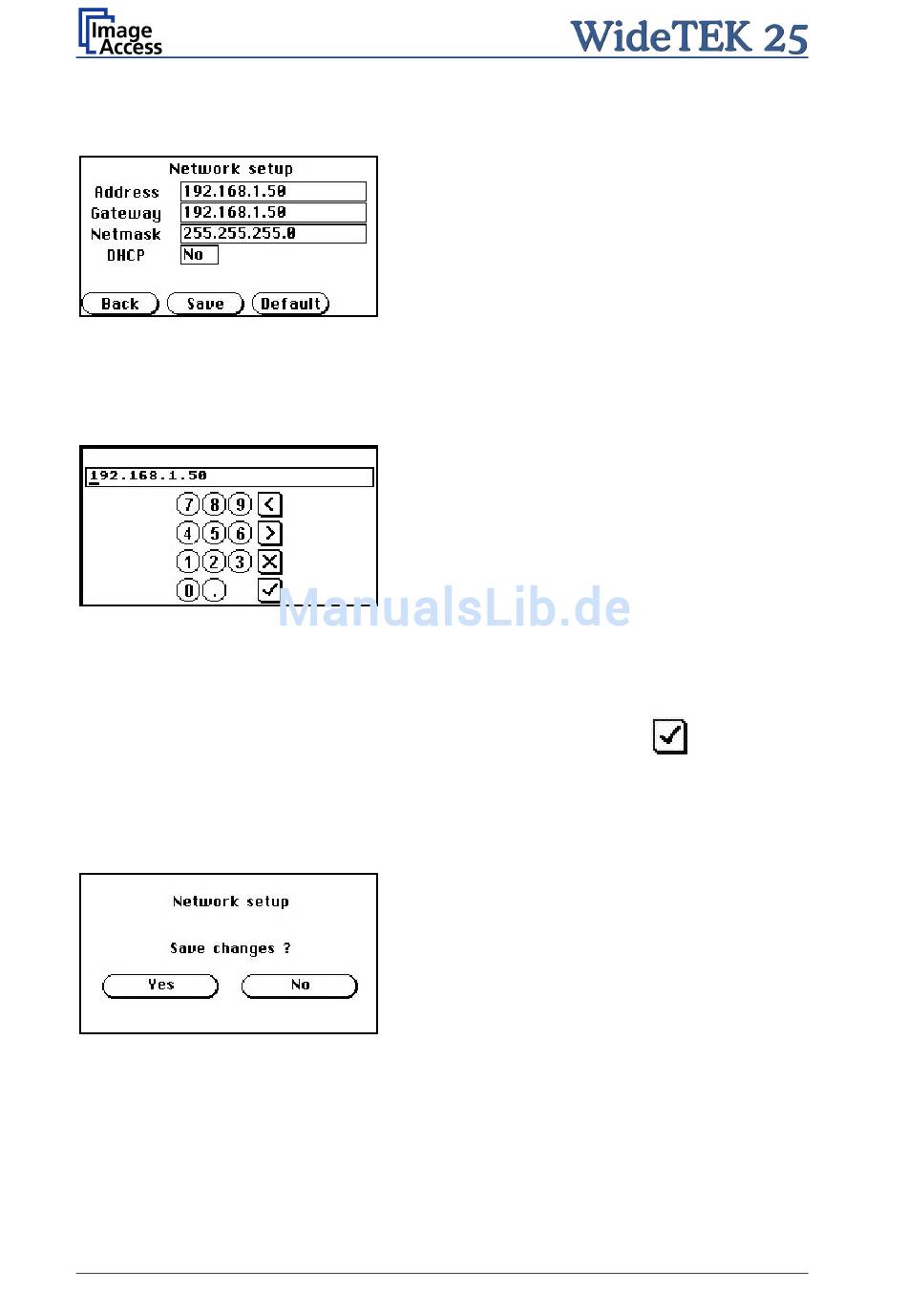

Abbildung 11: Netzwerkparameter

Tippen Sie auf die Zeile, die geändert werden soll. Zum Beispiel auf die Zeile Address.
Die Anzeige im Touchpanel zeigt dann:

Abbildung 12: Numerische Tastatur

Geben Sie die Werte über die angezeigte Tastatur ein. Die Tastenfelder < und > bewegen
den Cursor, das Tastenfeld X löscht das Zeichen an der Cursorposition.
Um die Eingabe zu beenden, tippen Sie auf das „Häkchen"-Symbol.
Der Touchscreen wechselt zur Anzeige der Netzwerkparameter.
Um die geänderten Werte zu speichern, tippen Sie auf das Tastenfeld Save.
Tippen Sie im folgenden Bild auf Yes, um das Speichern zu bestätigen.
Abbildung 13: Änderungen bestätigen
Die Anzeige im Touchscreen wechselt dann zum Menü Self Test1 (Abbildung 10).
Seite 24 Aufbau- und Einstellanleitung
