C.3
Glasplatte austauschen
Sollte die Glasplatte beschädigt oder zerkratzt sein, kann sie zusammen mit dem
Halterahmen ausgetauscht werden.
Dazu werden folgende Werkzeuge benötigt:
•
Schraubendreher mit Sechskantkopf, Größe 2,5 mm und 3 mm
•
Inbusschlüssel, Größe 2,5 mm
Zuerst muss der Oberteildeckel entfernt werden. Dieser Deckel ist mit sieben
Innensechskantschrauben an der Rückseite
und jeweils einer Innensechskantschraube an der linken und rechten Seite befestigt.

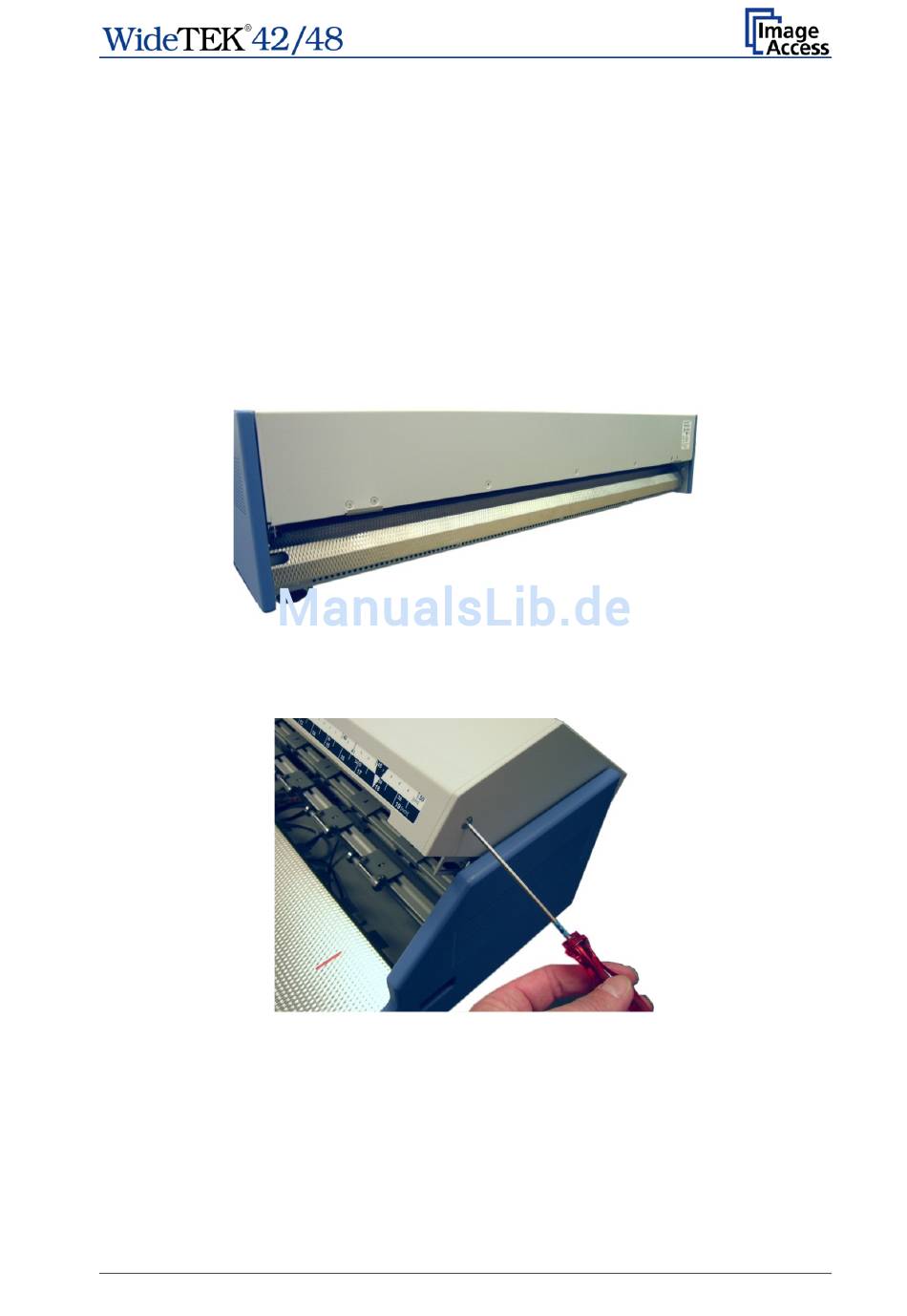

Abbildung 59.Schraube an der linken Deckelseite
Aufbau und Setup
Abbildung 58:Schrauben an Rückseite
Seite 57
