C.2 Gehäuseoberteil auf Gehäuseunterteil montieren
Die Montage des Gehäuseoberteils auf das Gehäuseunterteil erfolgt in umgekehrter
Reihenfolge zu der in Kapitel C.1 beschriebenen.
Verbinden Sie zuerst das Audiokabel (Abbildung 47) und das Signalkabel (Abbildung 48)
mit dem Touchscreen.
Im nächsten Schritt schieben Sie das Gehäuseoberteil von vorne auf das Unterteil.
Stoppen Sie das Aufschieben kurz bevor das Gehäuseoberteil an die Rückseite des
Unterteils kommt.
Heben Sie das Gehäuseoberteil an der Rückseite etwas an ...

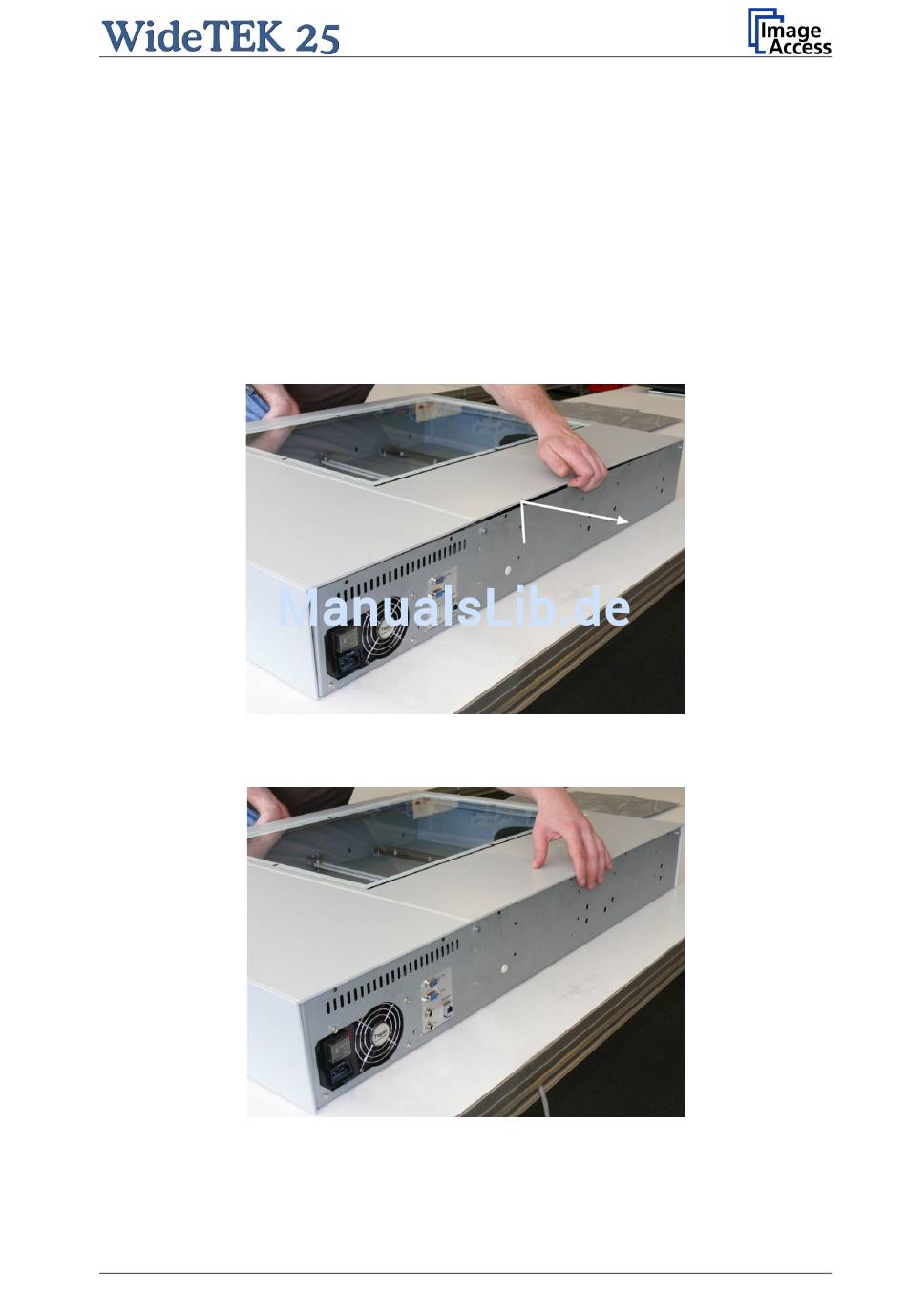

Abbildung 49: Rückseite des Gehäuseoberteils etwas anheben
... und schieben Sie es dann vorsichtig in die Endposition.
Abbildung 50: Oberteil in Endposition
Achten Sie auf die Zentrierstifte an der Vorderseite. Sie dürfen nur mit geringer Tiefe in
die Bohrungen eingeschoben werden.
