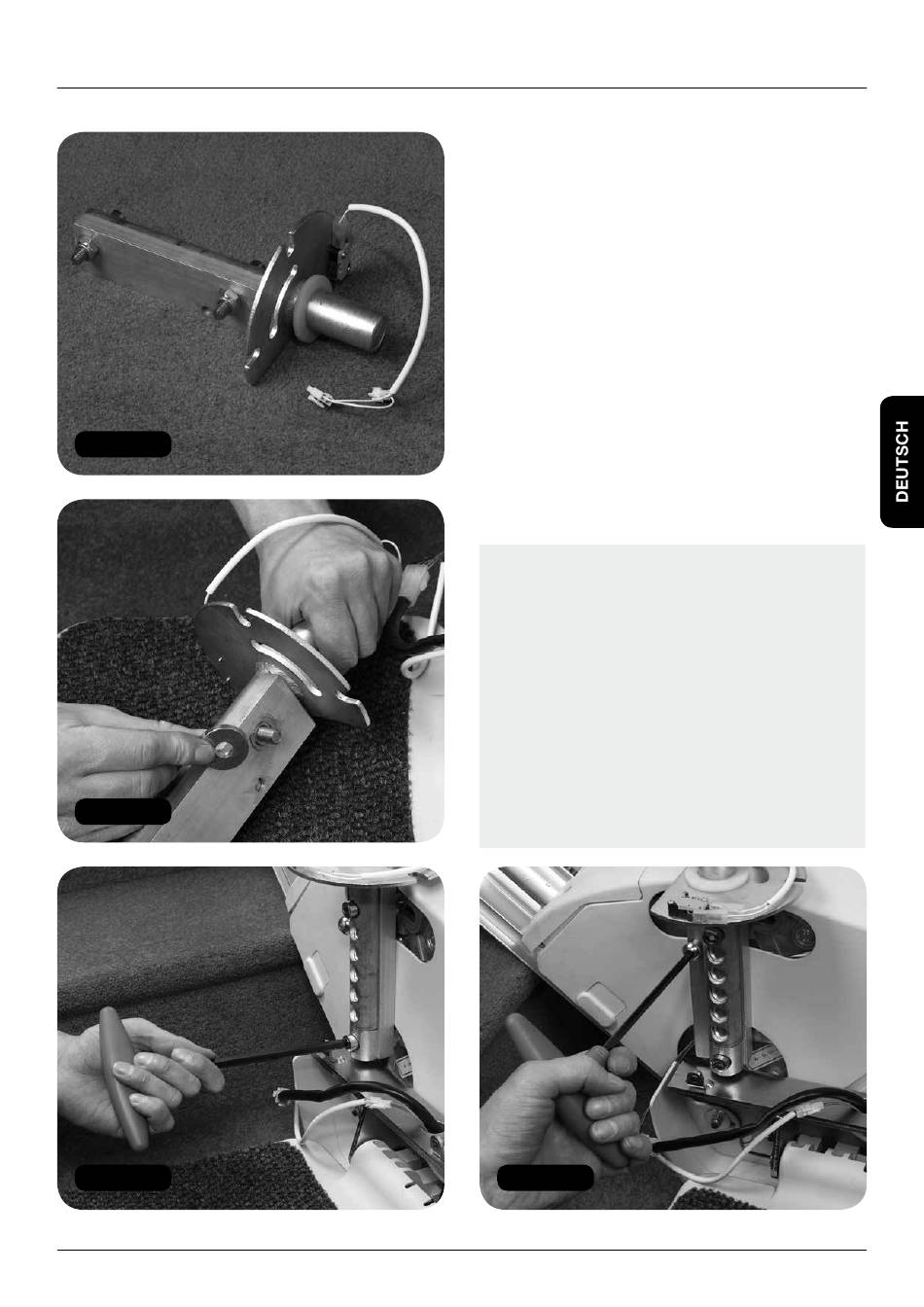

Montage Des Sitzes - Handicare SIMPLICITY Installationsanleitung

Abb. 38
Abb. 39
Abb. 40

Montage des Sitzes

Erforderliche
Gegenstände:
• Sitz
1 Sitz und Sitzpfosten auf dem Karton „Sitz"
entnehmen.
2 Die Muttern von den Schrauben im
Sitzpfosten entfernen (Abb. 38).
3 Die Abstandsscheiben auf die
Sitzschrauben aufschieben (Abb. 39).
4 Sitzpfosten ans Antriebsaggregat
anschrauben (Abb. 40).
Anmerkung: Wenn der Sitzpfosten in
der angelieferten Konfiguration ans
Antriebsaggregat geschraubt wird, beträgt
der Abstand zwischen Sitz und Fußauflage
390mm. Der Sitzpfosten kann durch
Verschieben der äußeren Hülse verlängert
werden. Jedes Intervall ist 20mm und die
Maximalhöhe beträgt 490mm. Wenn der für
den Kunden benötigte Abstand zwischen Sitz
und Fußauflage bekannt ist, den Sitzpfosten
auf die entsprechende Höhe einstellen, bevor
dieser ans Antriebsaggregat-Chassis
geschraubt wird.
Abb. 41
HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG 91
Montage des Sitzes
Erforderliche
Werkzeuge:
• 17mm Steckschlüssel
• 8mm Inbusschlüssel
• 4mm Inbusschlüssel
• Pozi-Schraubendreher Nr. 2
