Fehlersuche bei
Slide Track
Symptom: Intermittierender Betrieb
Ursache:
Kupferstreifen nicht flach
– Bürsten „hüpfen".
Lösung: Kupferstreifen auf Stromschiene
glätten oder ersetzen.
Ursache:
Kommunikationsschiene
schmutzig/leitet nicht.
Lösung: Kommunikationsstreifen
reinigen/polieren.
Ursache:
Schlechter Erdschluss zwischen
MS125 & 126EL Platinen.
Lösung: Überprüfen, ob gute Erd-
Kupferverbindung über den
gesamten Verfahrweg des Lifts
besteht (optisch die Schiene
herunter).
Symptom: Lift stoppt und zeigt
Leerzeichen an.
Lift fährt nicht.
Ursache: Thermische Sicherung überhitzt.
Lösung: Den Lift für 30 Sekunden aus- und
dann wieder einschalten.
Ursache: Kurzschluss im
Kommunikationskreis.
Lösung: Kurzschluss zwischen Schiene
und Kommunikation finden und
beseitigen.
Symptom: Lift schaltet aus, wenn auf
Schiene gesetzt.
Ursache: Kurzschluss zwischen
Kommunikationsbürste
und Schiene.
Lösung:
Use insulated brush loading tool.
Symptom: Angetriebener Drehsitz
funktioniert nicht.
Ursache: Oberer Grenz-Reedschalter auf
Slide Track falsch eingerichtet.
Lösung: Grenzschalterposition einstellen
(Abb. 65).
Einstellung oberer Grenz-Reedschalter
• Der angetriebene Drehsitz muss zur Funktion
ein Signal vom Reedschalter in der Schiene
erhalten. Daher kann es erforderlich sein, dass
der Reedschalter nach oben in Richtung des
Magnets im hohlen, gerollten Bereich (gehalten
von einer auf dem Befestigungsfuß nach unten
weisenden M6 Sechskantschraube) bewegt
werden muss.
• Die Mitte des Reedschalters muss etwa 20mm
von der Mitte des Magnets entfernt sein.

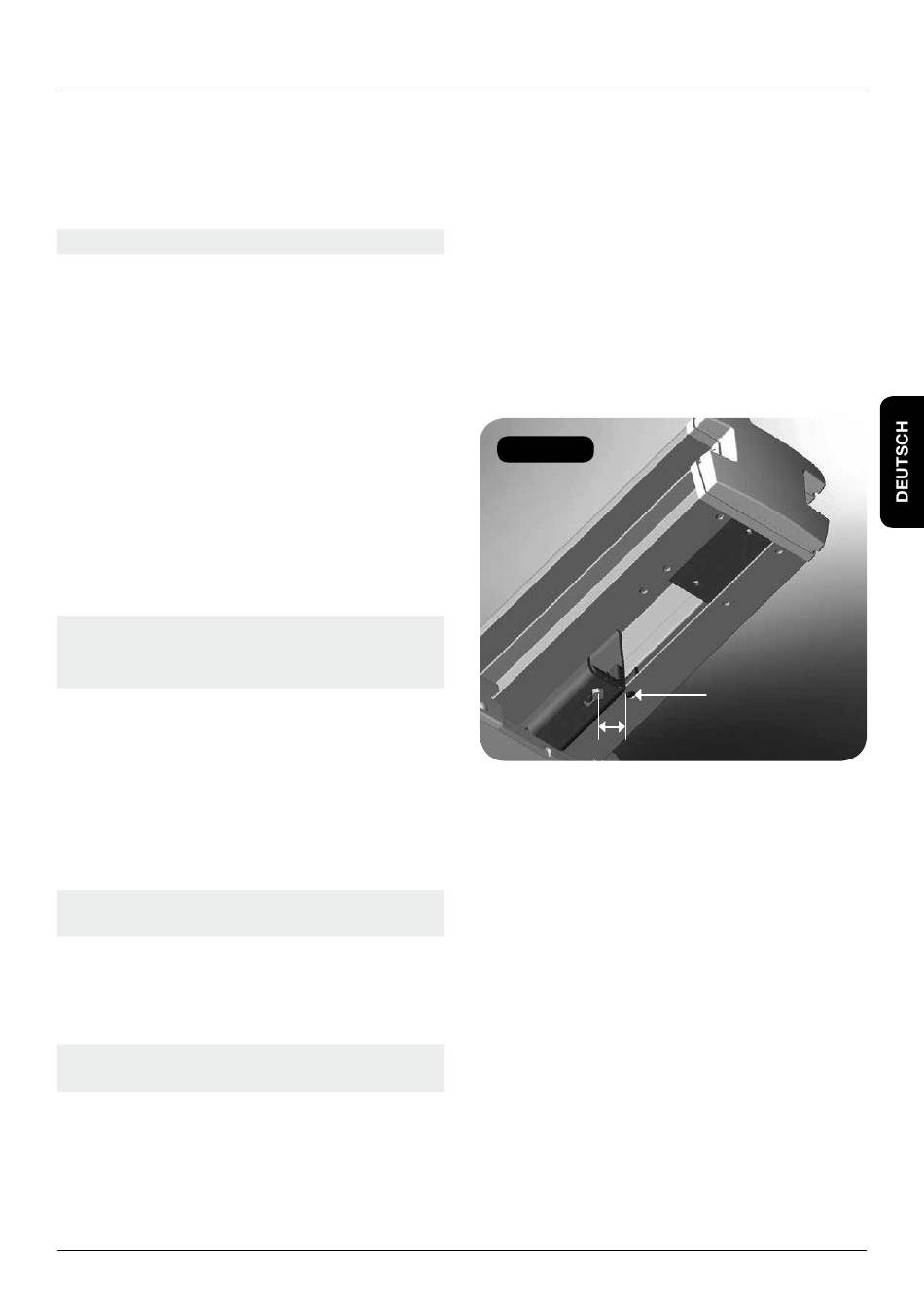

Abb. 65
• Es gibt ein Verriegelungsloch, in welches der
Reedschalter zu Referenzzwecken eingreift.
Dieses kann durch Drücken der Innenseite
dieses Lochen zum Drücken der Verriegelung
überschrieben werden, und dann kann der
Reedschalter zum Erhalten eines Signals den
Kanal hinaufgeschoben werden.
