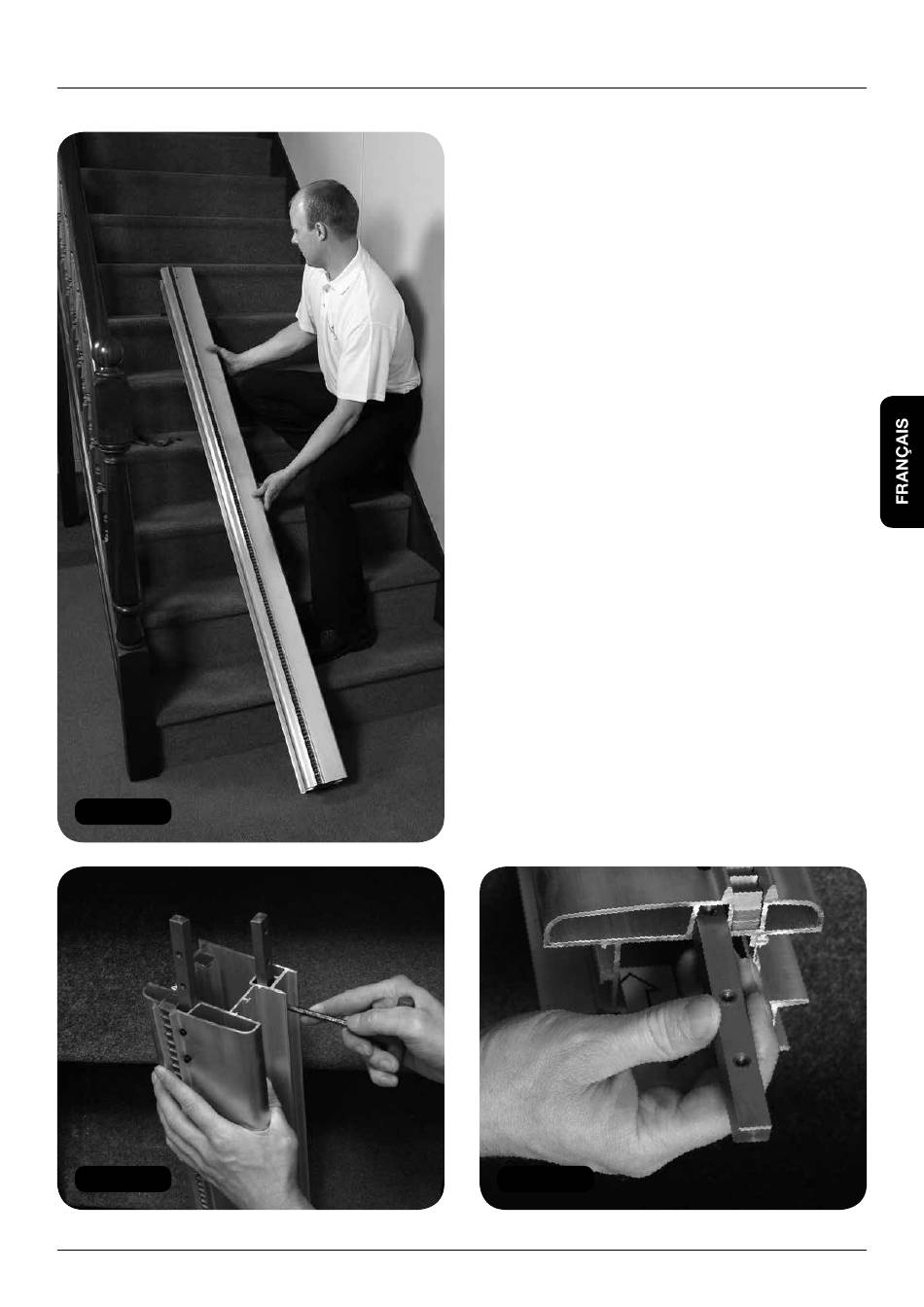

Figure 1
Figure 2
MANUEL D'INSTALLATION DU MONTE-ESCALIER HANDICARE SIMPLICITY 117

Montage du rail

Avant de commencer l'installation, veuillez vous
assurer que le rail est bien de la longueur requise.
Consulter l'Appendice 5 pour plus de détails.
Pièces requises :
• Kit d'installation
3 barres d'assemblage • Clé Allen de 3mm
1 embout protecteur
de rail
Sac rouge
8 boulons
4 vis sans tête
1 butée de limite finale
1 butée de fin de course
3 pieds de fixation
• 1 parti de rail supérieur
• 1 parti de rail inférieur
1 Placez le parti inférieur du rail (2 m) sur l'escalier,
avec les trous d'assemblage tournés vers le
haut (Figure 1). Quel que soit le côté choisi
pour le monte-escalier, la crémaillère sera
toujours montée sur le côté gauche du rail,
vu du bas de l'escalier vers le haut.
2 Boulonnez les barres d'assemblage sur la
partie inférieur du rail extrudé (Figure 2) à l'aide
de 2 vis sans tête (pour la barre d'assemblage
supérieure) et de 4 boulons (pour les barres
d'assemblage inférieures), (vous trouverez
cette visserie dans le sac rouge).
Figure 3
Montage du rail
Outils requis :
• Clé Allen de 2,5mm
• Clé Allen de 6 mm
• Clé de 13 mm
• Scie à métaux
• Cisailles à tôles
