Einsetzen des Antriebsaggregats
Einsetzen des
Antriebsaggregats
Erforderliche
Gegenstände:
• Antriebsaggregat
• Montagekit
Endkappe x 1
Grüne Tüte
Holzschrauben x 12
Endausschalter x 1
Endanschlag x 1
Stromschienen-Aufnahme-Ladewerkzeug
(x 2 für Slide Track)
1 Den Karton mit dem Antriebsaggregat zum
oberen Treppenende tragen.
2 Das Antriebsaggregat vorsichtig aus dem
Karton auspacken.
3 Die Schiene etwas von der Wange
wegschieben (etwa 150mm), sodass mehr
Platz zum Arbeiten vorhanden ist.
4 Die Blindplatten von der Seite des
Antriebsaggregats entfernen, die der Treppe
zugewendet ist (Abb. 22).
5 Die Endschalter-Kurzschlussbügel
anschließen (Abb. 21 und 22).
6 Die Fahr-Verbindungen (oder das Ladeflipflop)
anschließen (Abb. 21 und 22).
7 Sicherstellen, dass das Stromschienen-
Aufnahme-Ladewerkzeug richtig positioniert
ist (Abb. 23).
8 Das Antriebsaggregat vorsichtig soweit auf
die Schiene aufschieben, bis das Zahnrad in
die Zahnstange eingreift (Abb. 24).
9 Das Antriebsaggregat am Hauptschalter an
der unteren Sicherheitskante einschalten
(Abb. 25).
10 Das Antriebsaggregat mit Hilfe der Lade-
Fahr-Verbindung oder des Wechselschalters
(Abb. 26), auf die Schiene fahren. Das
Antriebsaggregat muss auf eine Position etwa
auf halber Strecke zwischen oberem und
mittlerem Fuß gefahren werden.
11 Die obere Endkappe und den Endausschalter
oben an der Schiene montieren (Abb. 27).
86 HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG
Erforderliche
Werkzeuge:
• Ladeflipflop
• Kurzschlussbügel
Anmerkung: Der kürze, quadratische
Endstop muss in den oberen Kanal eingesetzt
werden – geschieht dies nicht, so kann es zu
Beschädigungen des Lifts kommen.
12 Obere Endkappe aufsetzen und durch
Anziehen der Madenschrauben sichern.
Anmerkung: Die Madenschrauben der
Endkappe dürfen nicht zu fest angezogen
werden. Wenn das Anschlusskabel oben an
der Treppe angeschlossen wird, sicherstellen,
dass das Anschlusskabel so durch den Kanal
geführt wird, dass es an der WANDSEITE aus
der Schiene austritt.

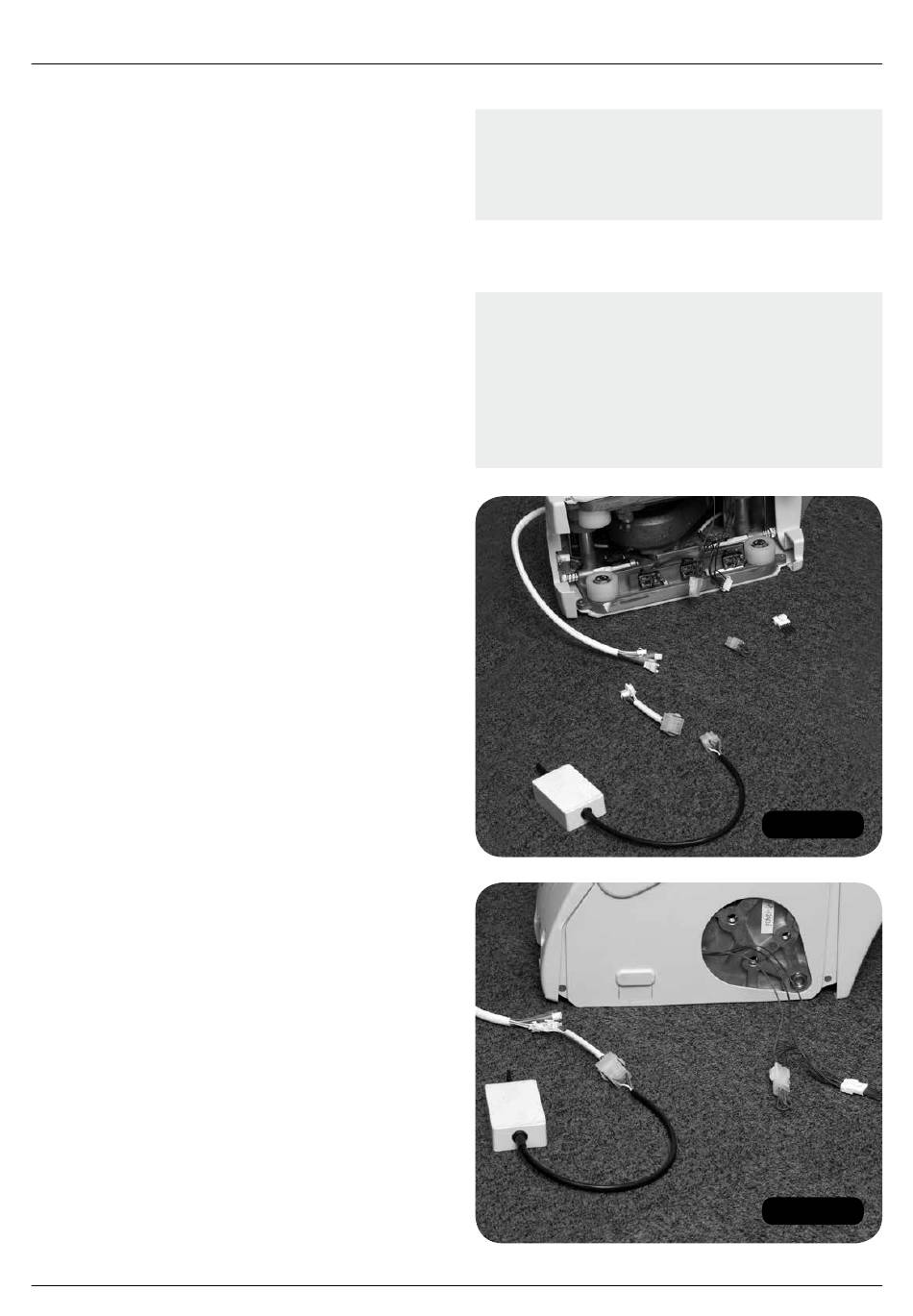

Abb. 21
Abb. 22
