6.3.1 Installation einer seriellen Netzwerkmanagement-Karte (optional)

Jede USV verfügt über einen Kommunikations-Slot für eine optionale SNMP Karte (Serial Network
Management). Nach Installation der SNMP Karte kann ein Sensor zur Überwachung der
Umgebungsbedingungen an die USV angeschlossen werden.
Anmerkung: Die USV muss für die Installation einer Kommunikationskarte nicht ausgeschaltet werden.
Gehen Sie wie folgt vor, um eine Netzwerkmanagement-Karte zu installieren:
1. Entfernen Sie die beiden Schrauben, mit denen der Kommunikations-Slot der USV gesichert ist.
2. Setzen Sie die SNMP-Karte in den Kommunikations-Slot ein.
3. Befestigen Sie die SNMP-Karte mit den in Schritt 1 entfernten Schrauben.
Für weitere Informationen zur SNMP-Karte lesen Sie das Bedienerhandbuch der SNMP-Karte.

6.3.2 AS400 Karte mit potentialfreien Kontakten

Mittels den potentialfreien Kontakten der AS400 Karte können Alarme angezeigt werden. Nachfolgend
finden Sie die Pin-Belegung und Beschreibung eines DB-9 Anschlusses einer AS400 Karte.
Für weitere Informationen zu potentialfreien Karten lesen Sie das Bedienerhandbuch der AS400 Karte.
6.3.3 Monitoring-Software
Der Benutzer kann die USV von ABB mittels einer Software überwachen. Diese Software verfügt über
eine fernsteuerbare und sichere Ausschaltung (shutdown) von Multi-Client-Systemen, falls die
Spannungsversorgung
Batterieautonomiezeit wird erreicht und die Spannungsversorgung der USV ist noch nicht wieder
hergestellt)
Anweisungen zur Installation der Software finden Sie bei den Netzwerkmanagement-Karten.

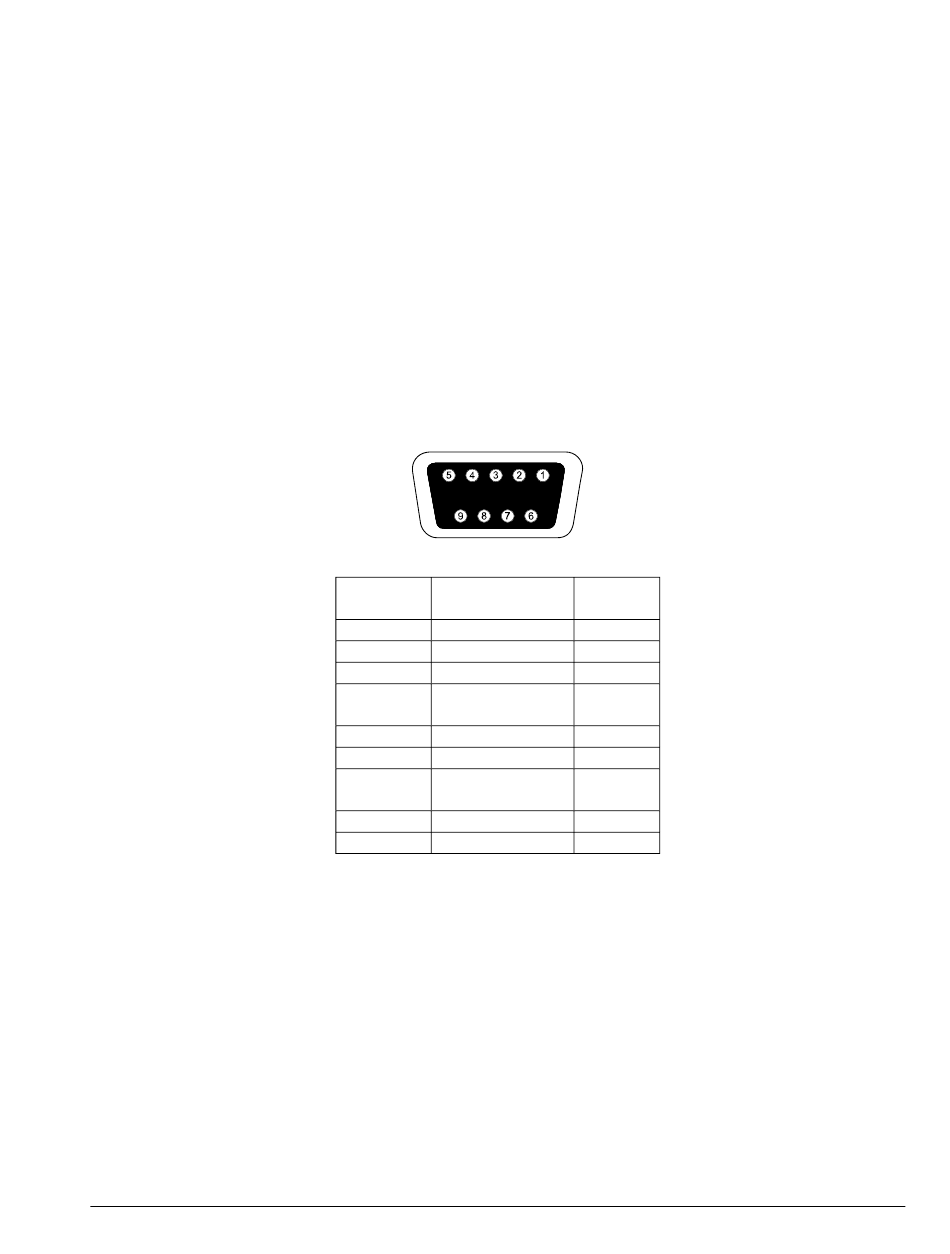

Abbildung 28: RS-232 Kommunikations-Port (DB9 Stecker)
Pin-
Beschreibung
Nummer
1 USV Fehler
2 Summenalarm
3 GND
Abschaltung
4
Fernverwaltung
5 Gemeinsam
6 Bypass
Niedriger
7
Batteriestand
8 USV EIN
9 Leitungsverlust
Tabelle 8: Belegung der Pins des RS-232 Ports
der Last nicht mehr
4NWP100559R0001_OPM_ABB_PVA31-11-T_10-20kVA_DE_140630
Änderungen vorbehalten
E/A
Ausgänge
Ausgänge
Eingänge
per
Eingänge
Eingänge
Ausgänge
Ausgänge
Ausgänge
Ausgänge
gewährleistet werden kann (z.B. Ende der
