3 Allgemeine Eigenschaften

Der Aufbau der USV und des externen Batterieschranks wird in den Tabellen und Abbildungen des
nachfolgenden Abschnitts beschrieben.

3.1.1 USV, Vorderansicht

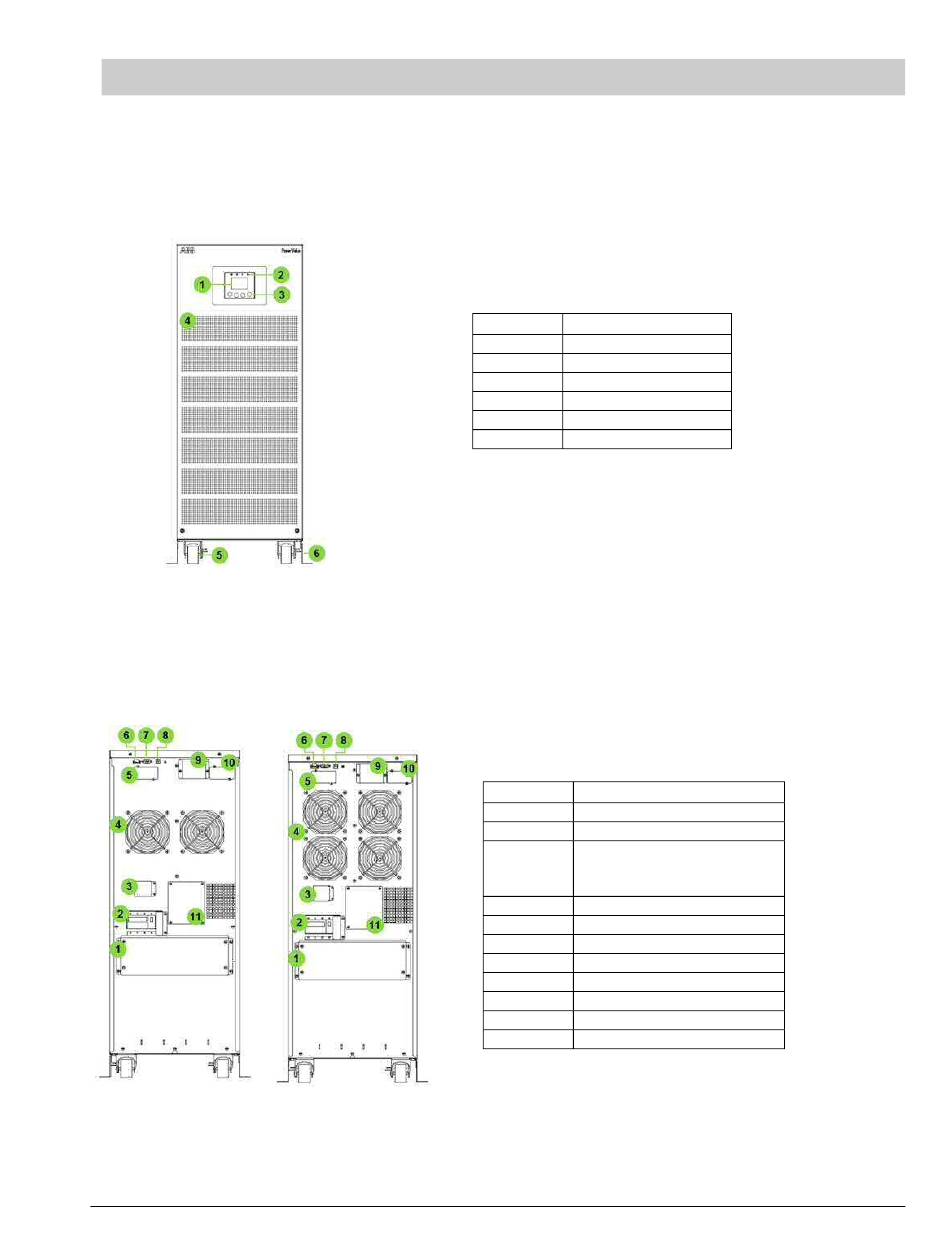

Abbildung 2: Vorderansicht von PowerValue 31/11 T 10 und 20 kVA
3.1.2 USV, Rückansicht
10 kVA
Abbildung 3: Rückansicht von PowerValue 31/11 T 10 und 20 kVA
Nummer
20 kVA
4NWP100559R0001_OPM_ABB_PVA31-11-T_10-20kVA_DE_140630
Änderungen vorbehalten
Beschreibung
1 LCD Display
2 LEDs
3 Bedientasten
4 Lüftungseinlässe
5 Räder
6 USV Stützen
Nummer Beschreibung
1 Anschlussklemmleisten
2 Trennschalter am Eingang
Anschluss externer
3 Rückspeiseschutz (Back
feed protection)
4 Lüfter
5 Steckplatz für Relaiskarte
6 Not-Aus (EPO) Kontakt
7 RS232 Port
8 USB-Port
9 Parallelanschluss
10 Steckplatz für SNMP Karte
11 Wartungsschalter
Seite 9/40 ABB
