4.2.2.2

Vorgehensweise

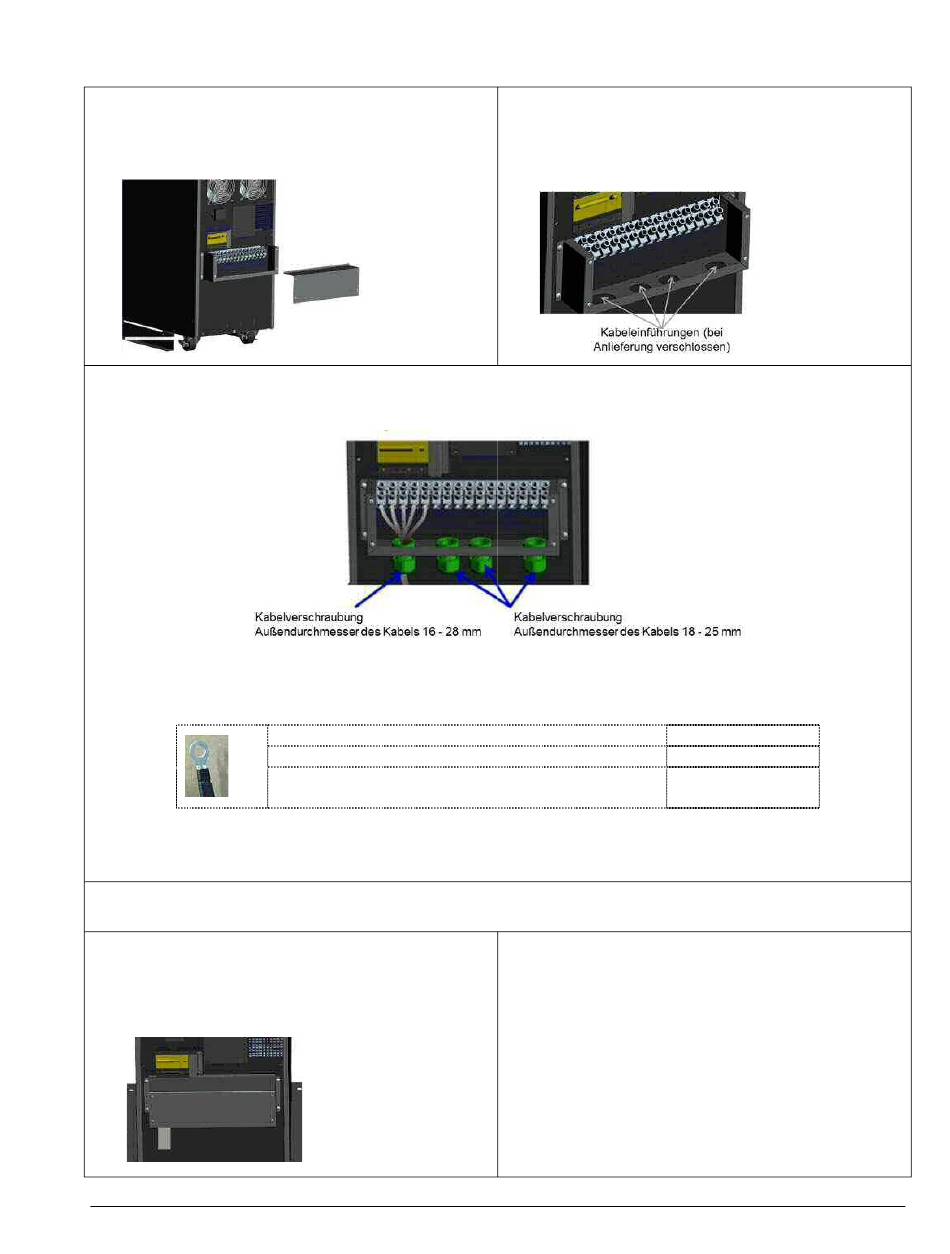

1. Öffnen Sie die Abdeckung der
Anschlussklemmleiste an der Rückseite der
USV.
3. Schließen Sie die Kabel gemäß den Abbildungen der nachfolgenden Unterabschnitte und gemäß
Ihrer Konfiguration an (11 oder 31, gemeinsame oder separate Einspeisung). Montieren Sie die
mitgelieferten Kabelverschraubungen und führen dann die Kabel ein.-
Anmerkung: Die Klemme des Phasenkabels muss bei einigen Konfigurationen über einen
Ringanschluss verfügen.
Anmerkung: Wird die USV als Standalone-USV verwendet, müssen die Jumper 1(JP1) und 2 (JP2)
gebrückt werden. Wird die USV in einer parallelen Konfiguration verwendet, muss die Brücke zwischen
JP1 und JP2 entfernt werden.
4. Prüfen Sie, ob alle Kabel ordnungsgemäß angeschlossen wurden.
5. Montieren Sie wieder die Abdeckung der
Anschlussklemmleiste, bevor die USV in
Betrieb genommen wird. Nur so ist der
Berührungsschutz sichergestellt.
11 Konfiguration - Gemeinsame Einspeisung
11 Konfiguration - Separate Einspeisung
31 Konfiguration - Gemeinsame Einspeisung
4NWP100559R0001_OPM_ABB_PVA31-11-T_10-20kVA_DE_140630
Änderungen vorbehalten
2. Öffnen Sie die verschlossenen
Kabeldurchführungen. (Die Durchführung für
die Bypass-Leitung muss aus
Sicherheitsgründen, bei Nichtverwendung,
verschlossen sein.)
6. Die Absicherung zwischen der Abgangsseite
der USV und der Last muss unter
Berücksichtigung der USV Spannung und der
Nennströme erfolgen. Eine selektivität zu den
USV Eingangssicherung sollte gewährleitet
sein.
Phasenkabel
Phasenkabel
L3
Phasenkabel
