3. Stellen Sie den Batterietrennschalter in die Position AUS und schließen die Batterien an (24 in
Reihe).
4. Verbinden Sie den Batterieschrank mit den Batterieanschlussklemmen auf der USV Rückseite.
5. Schließen Sie die Kabel der internen Batterien wieder an (sofern vorhanden).
6. Schalten Sie die Spannungsversorgung der USV wieder ein und stellen den Batterietrennschalter auf
die Position EIN. Die USV beginnt mit dem Laden der Batterien.
4.4 Rückspeiseschutz (Back feed protection)
Damit die USV vor Rückspeisung geschützt ist, wird gemäß Abbildung 17 im Bypass eine zusätzliche
externe Trennvorrichtung installiert. Entfernen Sie die Abdeckung der Rückspeiseschutz-
Anschlussklemmen auf der Rückseite der USV und installieren einen Schaltschütz (für die
Dimensionierung siehe Tabelle 1 Abschnitt 4.2.2.1). Installieren Sie die Steuerleitung gemäß den
gültigen Verkabelungsrichtlinien.
4.5

Not-Aus (EPO)

Mit dem Not-Aus (EPO) Anschluss kann der Benutzer die ausgehende Leistung der USV im Notfall
blockieren. Standardmäßig ist der Not-Aus mittels eines Jumpers an der Rückseite als Schließer
konfiguriert. Wird der Jumper entfernt, liefert der USV Ausgang der Last so lange keinen Strom, bis der
Not-Aus Status wieder geändert wird.
Um den normalen Status wiederherzustellen, schließen Sie den Not-Aus Anschluss. Gehen Sie
anschließend in das LCD Menü (siehe Abschnitt 5.4.2.3), um den EPO Status zu löschen. Der Alarm der
USV erlischt, und die USV geht in den Bypass-Modus über. Um in den Online-Modus zu wechseln,
drücken Sie den Einschaltknopf und halten ihn für ein paar Sekunden gedrückt.
Anmerkung: Der Not-Aus Anschluss kann über den USB- oder RS232-Port als Schließer oder Öffner
konfiguriert werden. Bevor Sie die Einstellungen ändern, kontaktieren Sie Ihren Lieferanten bzw. den
Hersteller für weitere Informationen.

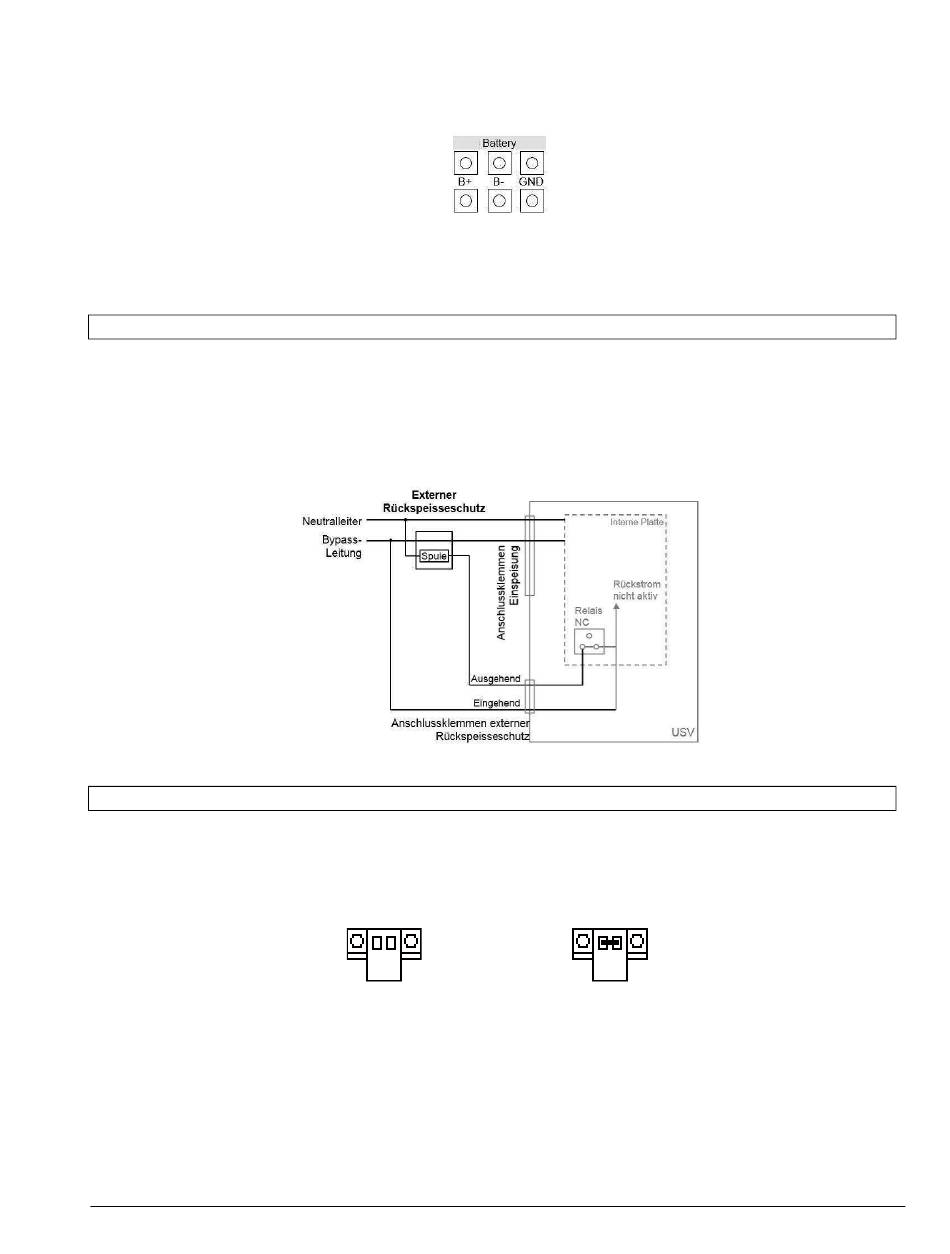

Abbildung 17: Installation Rückspeise Schutz
Not-Aus Status aktiviert
