4.3.1 Integrierte Batterien

Einige Modelle der PowerValue 31/11 T verfügen über interne Batterien. Diese sind bei der Lieferung
bereits installiert und angeschlossen. Um Batterien zu ersetzen, hinzuzufügen oder zu entfernen,
schließen Sie die Batterien wie in Abbildung 16 gezeigt an. Schließen Sie die Anschlusskabel an ihre
entsprechenden, farbig gekennzeichneten, Anschlussklemmen an.
4.3.2 Externe Batterieschränke
WARNUNG!
Um größere Autonomiezeiten zu erhalten werden mehrere Batteriepacks (24 Batterien in Reihe
geschaltet, je Batteriepack) parallel geschaltet.
1. Verfügt die USV über interne Batterien, trennen Sie die Batterieanschlüsse.
2. Schließen Sie zwischen dem externen Batterieschrank und der USV gemäß Tabelle 2 einen
Batterietrennschalter an.
1 x 24 Batterien

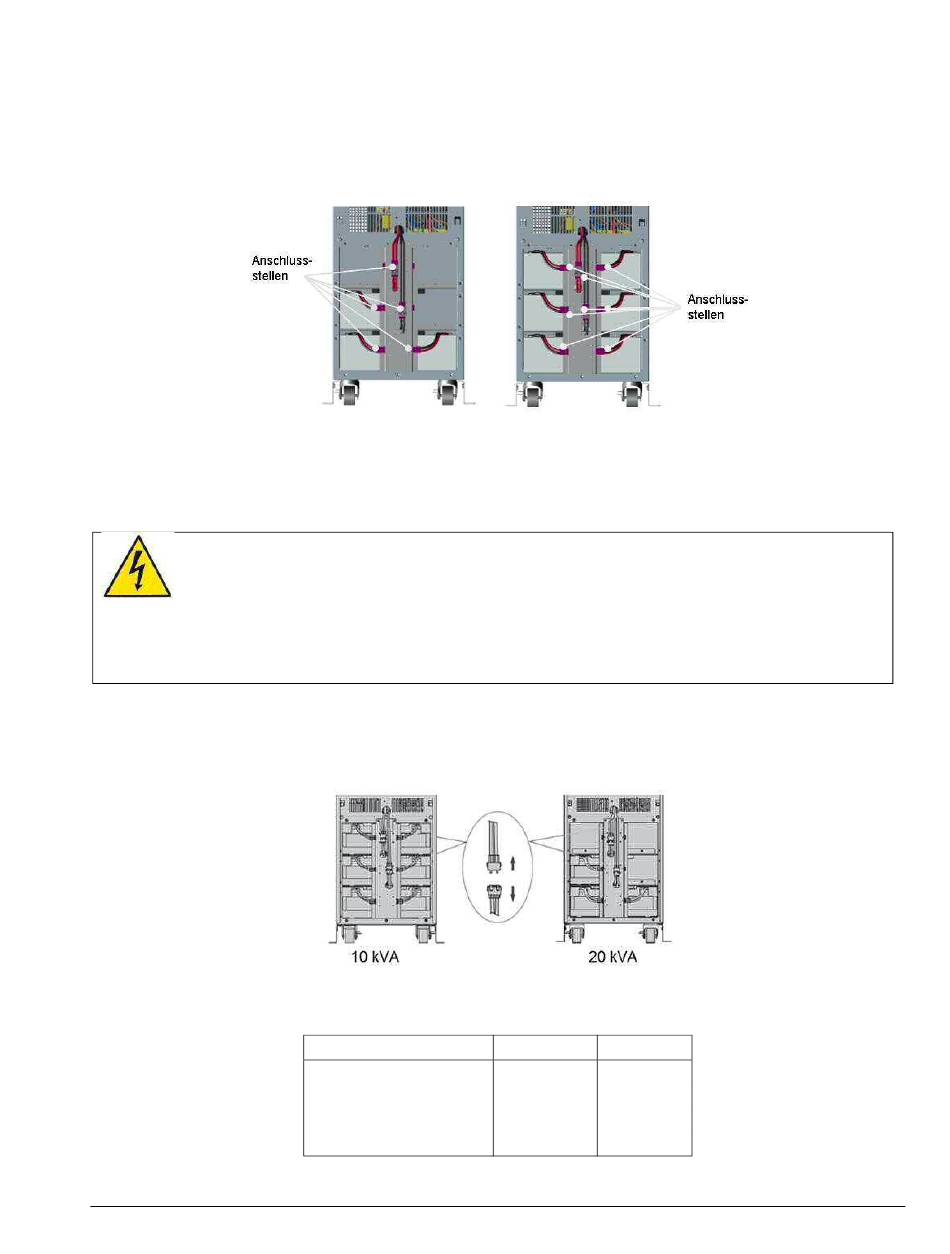

Abbildung 16: Interne Batterieanschlüsse
DER AUSTAUSCH UND ANSCHLUSS DER BATTERIEN DARF NUR
DURCH QUALIFIZIERTES PERSONAL ERFOLGEN.
DIE BATTERIEANLAGE IST NICHT VON DER EINGANGSSPANNUNG
GETRENNT. ZWISCHEN DEN BATTERIEKLEMMEN UND DER ERDUNG
KÖNNEN GEFÄHRLICHE SPANNUNGEN AUFTRETEN. STELLEN SIE VOR
BEGINN VON SERVICEARBEITEN SICHER, DASS KEINE EINGANGS-
SPANNUNG ANLIEGT
USV Stromversorgung
10 kVA
10 kVA
20 kVA
20 kVA
Tabelle 2: Empfohlene Absicherung
4NWP100559R0001_OPM_ABB_PVA31-11-T_10-20kVA_DE_140630
Änderungen vorbehalten
2 x 24 Batterien
# Phasen Sicherung
1 80 A
3 25 A
1 160 A
3 50 A
