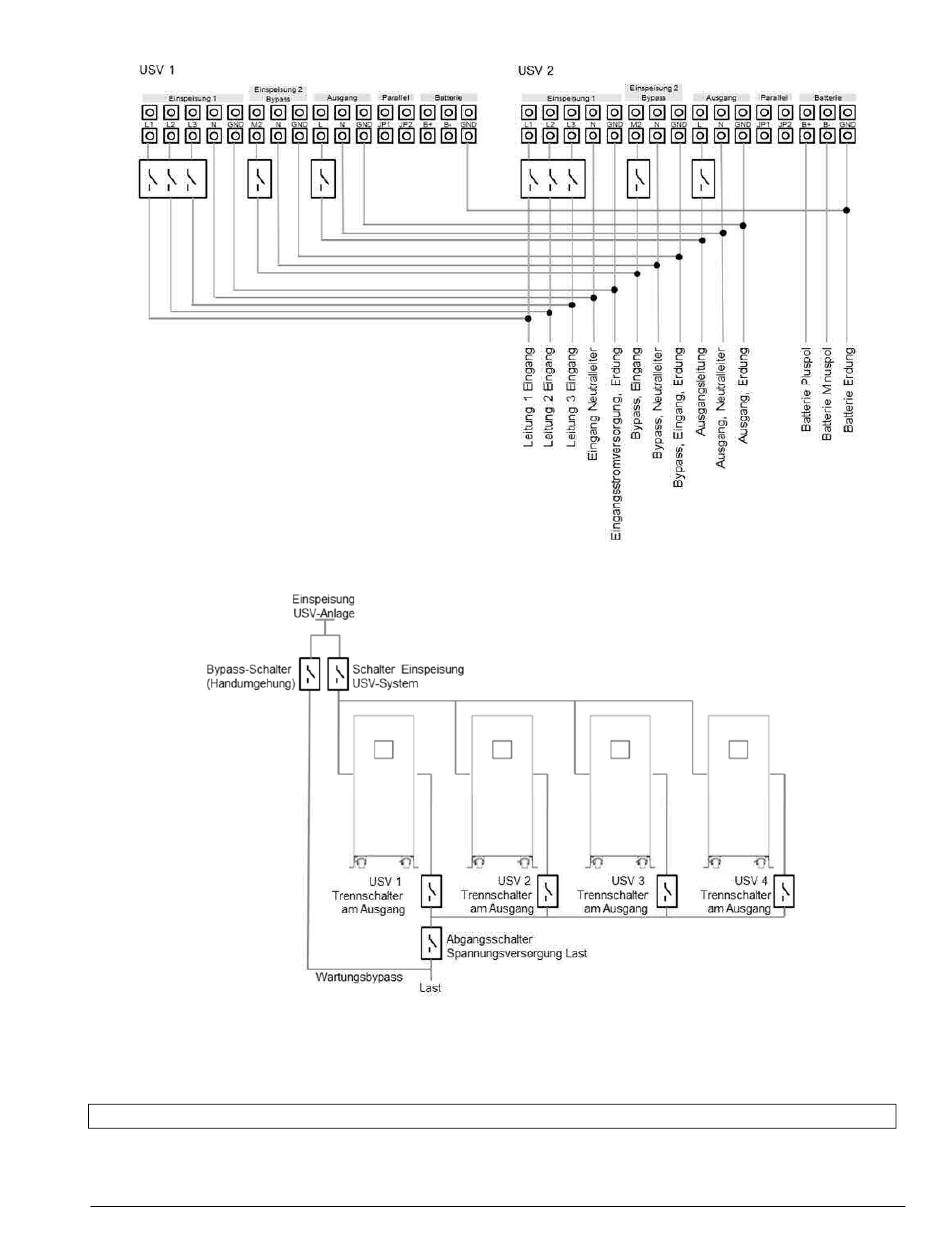

Abbildung 14: Anschlussdiagramm der Anschlussklemmleiste in einer parallelen Konfiguration
Abbildung 15: Diagramm einer parallelen Installation
Um einem bestehenden System eine USV hinzuzufügen oder um eine USV aus einem bestehenden
System zu entfernen, lesen Sie Abschnitt 5.3.3.
4.3
Batterien
Jedes Batteriepack beinhaltet 24 in Reihe geschaltete Batterien zu je 12 V. Die nominale DC-Spannung
eines Batteriepacks beträgt somit 288 Vdc.
