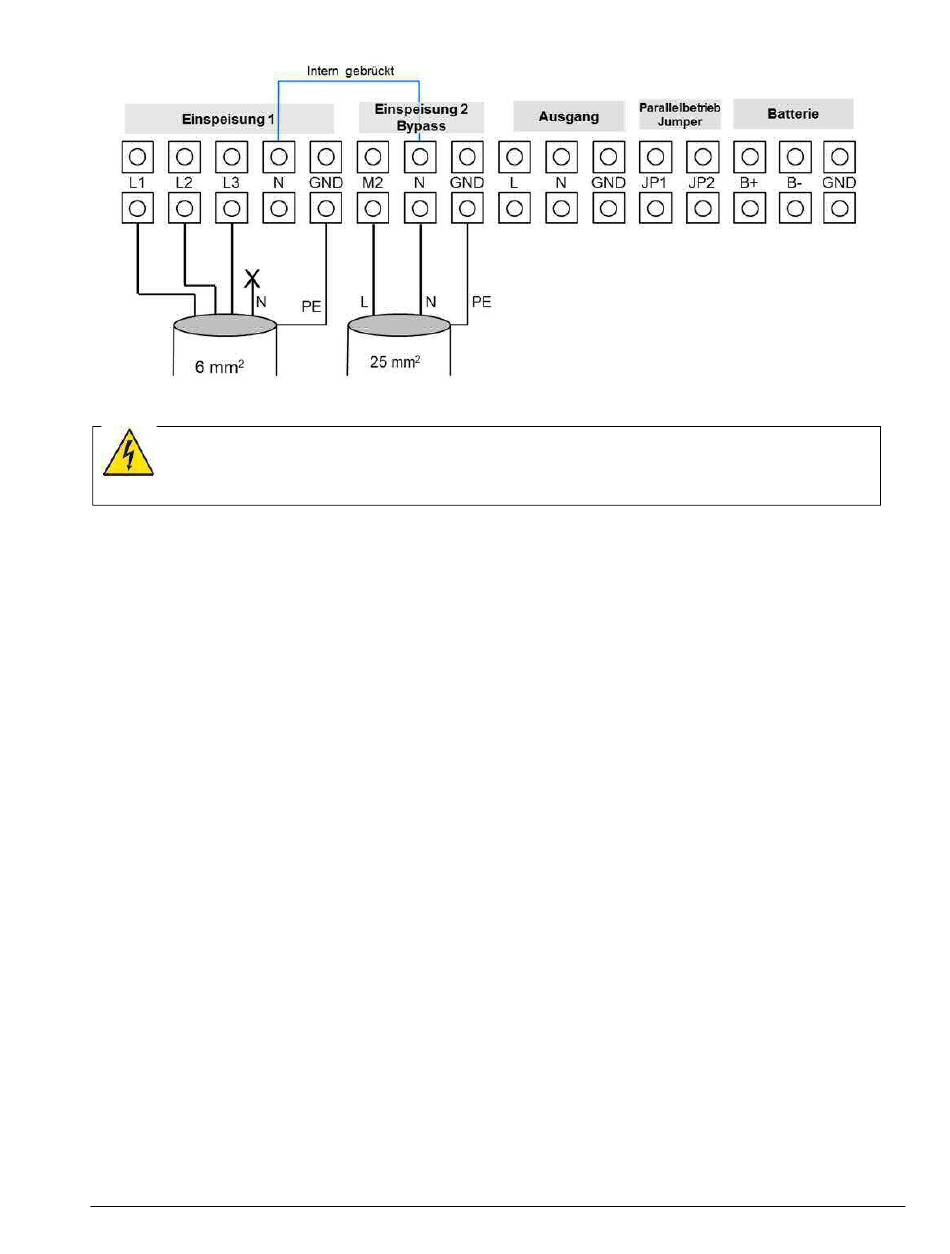

Abbildung 13: Anschlussdiagramm separate Einspeisung (31)
WARNUNG!
4.2.2.3

Verkabelung eines parallelen Systems

1. Installieren Sie die Einspeise und Abgangsabel, die Ausgangssicherungen sowie das Parallelkabel
gemäß Abschnitt 4.2.2.1.
2. Verwenden Sie das mit der USV gelieferte 25-Pin Standard-Kommunikationskabel. (Das
Parallelkabel sollte nicht länger als 3 m sein.)
3. Entfernen Sie die Abdeckung des Parallel-Ports der USV (siehe Abbildung 3 und Abbildung 5) und
schließen die USVn nacheinander mit dem Parallelkabel an. Anschließend bringen Sie die
Abdeckung des Parallel-Ports mit den mitgelieferten Schrauben und Zubehörteilen wieder an.
4. Entfernen Sie die Brücke zwischen JP1 und JP2 an der Anschlussklemmleiste. Verbinden Sie die
einzelnen USV Abgänge, gemäß Abbildung 14 miteinander.
5. Die Verkabelung jeder einzelnen USV erfolgt wie bei einer einzelnen Analge (siehe Abschnitte
4.2.2.1 und Abbildungen 14 und 15). Beachten Sie auch, dass jede USV ein eigenes Batteriepack
benötigt.
6. Schließen Sie die Abgangskabel jeder USV an einer Unterverteilung mit entsprechenden
Sicherungen an.
7. Es wird empfohlen, dass die Entfernung zwischen den parallel geschalteten USVn und der
Unterverteilung nicht mehr als 20 m beträgt. Der Längenunterschied zwischen den Zuleitungs- und
Abgangskabeln der USVn darf 20% nicht überschreiten.
SCHLIEßEN SIE KEINE
ÜBERLASTEN KÖNNTEN (Z. B. LASERDRUCKER).
