Anmerkung: Das

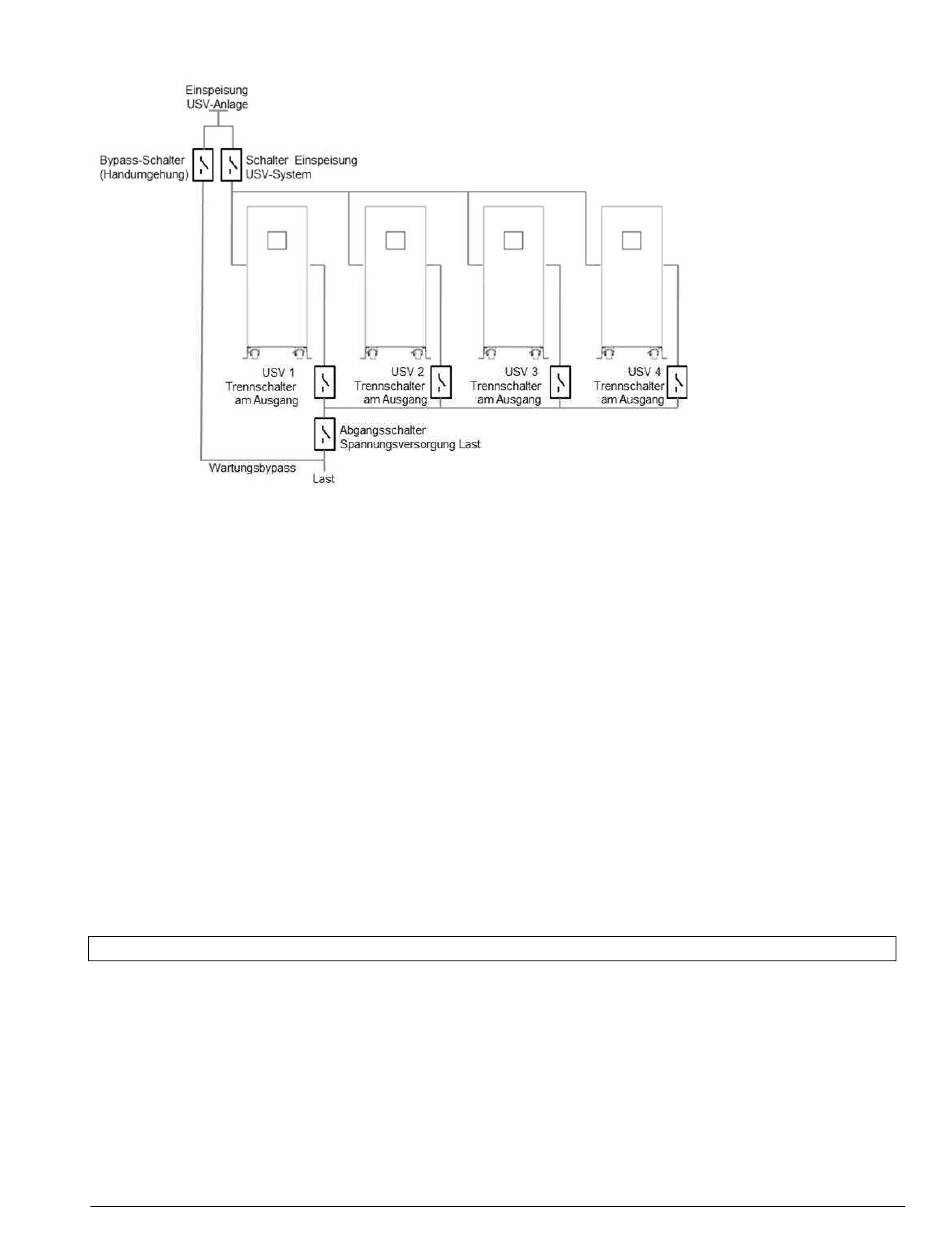

Abbildung 15 dargestellt, über einen externen Wartungsbypass (externe Handumgehung) verfügen.
1. Stellen Sie sicher, dass der Bypass-Modus normal funktioniert und die Einstellung "aktiviert" ist.
2. Entfernen Sie das Abdeckblech des Wartungsschalters an der Rückseite jeder USV. Das USV-
System geht automatisch in den Bypass-Modus über.
3. Stellen Sie den Wartungsschalter jeder USV von "USV" auf "BSV".
4. Schalten Sie am externen Bypass den Bypass-Schalter EIN und die Einspeise- und Abgangsschalter
AUS.Die USV-Anlagen werden ausgeschaltet.
5. Stellen Sie sicher, dass am Ausgang kein Strom anliegt und die USV ausgeschaltet ist.
6. Entfernen Sie die USV und installieren das neue parallele USV-System gemäß den Schritten 1 - 7 in
Abschnitt 4.2.2.3.
7. Wird die entfernte oder die verbliebene USV in einer Standalone-Konfiguration verwendet, sollten die
Jumper JP1 und JP2 an der Anschlussklemmleiste mit einem kurzen Verbindungskabel gebrückt
werden.
8. Schalten Sie am externen Bypass den Einspeise- und Abgangsschalter EIN und den Bypass-
Schalter AUS..
9. Stellen Sie den Wartungsschalter oder den statischen Schalter von "BSV" auf "USV" und befestigen
die Abdeckung des Wartungsschalters wieder mit Schrauben.
1. Drücken Sie den Einschaltknopf einer USV. Alle USV werden eingeschaltet und parallel im Online-
Modus betrieben.
5.4

Betrieb der USV

Informationen über den Status der USV, Messungen, Ereignisse und allgemeine Informationen zur USV
sind über das LCD Display abrufbar. In diesem Kapitel wird beschrieben, wie Sie durch die Anzeige
navigieren und die Benutzereinstellungen konfigurieren.
5.4.1 Änderung des Betriebsmodus
Um den Betriebsmodus zu ändern, wird der Einschaltknopf wie folgt verwendet:
- Vom Online- in den Bypass-Modus: Halten Sie den Einschaltknopf für 3 s gedrückt.
- Vom Bypass-Modus in den Online-Modus: Halten Sie den Einschaltknopf für 3 s gedrückt.
- Vom Bypass- in den Batteriemodus: Schalten Sie die Einspeisung in der Unterverteilung ab.
parallele
4NWP100559R0001_OPM_ABB_PVA31-11-T_10-20kVA_DE_140630
Änderungen vorbehalten
System muss, wie in
