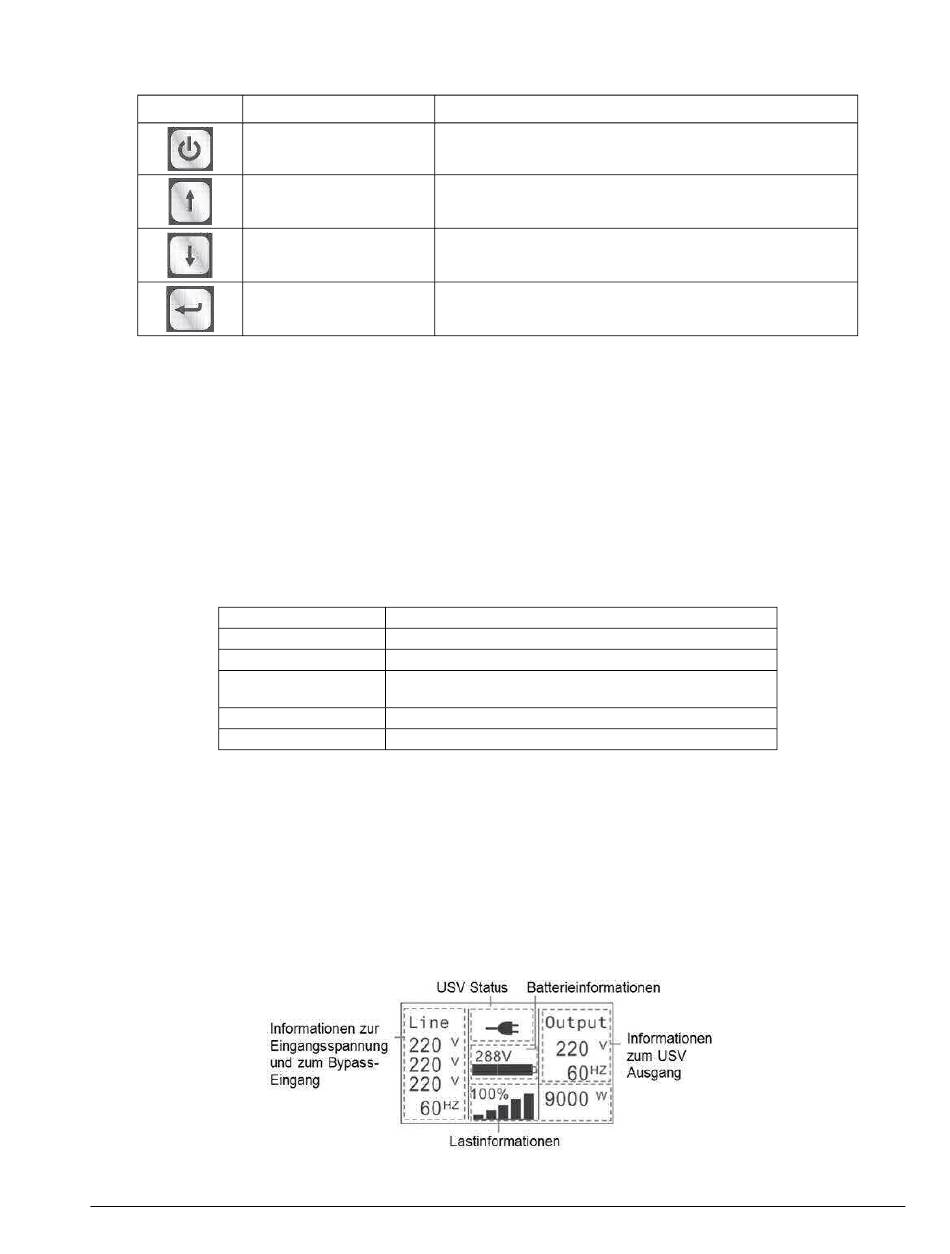

5.1.2 Bedientasten

Taste

Funktion

USV Ein/Aus
Nach oben scrollen
Nach unten scrollen
Auswählen/Bearbeiten Auswählen und Einstellungen bestätigen
Für die Bedienung der USV siehe Abschnitt 5.4.

5.1.3 LCD Display

Über das Display ist der USV Status abrufbar. Es zeigt Informationen zu den Ein- und Ausgängen, den
Batterien, Lastparametern, den Betriebsmodi und den Parametereinstellungen zu Spannung, Frequenz
und Bypass.
Das Display verfügt über zwei Hintergrundfarben. Die Standardfarbe ist ein blauer Hintergrund mit
weißem Text. Bei einem kritischen Alarm ändert sich die Hintergrundfarbe zu orange, mit schwarzem
Text. Der akustische Alarm gibt weitere Informationen zum USV Status. In Abbildung 19 werden die
akustischen Signale erläutert.
USV Zustand
Aktiver Fehler
Aktive Warnung
Batterieleistung
Bypass
Überlast
Nach dem Einschalten der USV zeigt das Display das Statusmenü an.
Der Statusbildschirm zeigt die folgenden Informationen::
- Zusammenfassung, einschließlich Betriebsmodus und Lastinformationen
- Alarmstatus, sofern zutreffend (inkl. Fehler- und Warninformationen)
- Status der Batterie (inkl. Batteriespannung, Ladestand und Status des Ladegeräts)
- Informationen zur aktuellen Autonomiezeit
Betätigt der Benutzer länger als 15 Minuten keine Taste, wird der Statusbildschirm angezeigt.
USV ein- und ausschalten oder Betriebsmodus
ändern
Menüs
Bildschirmen wechseln
Menü nach unten scrollen
Buzzerstatus
Dauerton
Piept jede Sekunde
USV im Batteriebetrieb: Piept alle 4 Sekunden
Niedriger Batteriestand: Piept jede Sekunde
Piept alle 2 Minuten
Piept zwei Mal pro Sekunde
Abbildung 19: Definition der Alarme
Abbildung 20: Statusbildschirm der USV
4NWP100559R0001_OPM_ABB_PVA31-11-T_10-20kVA_DE_140630
Änderungen vorbehalten
aufrufen/verlassen und zwischen den
