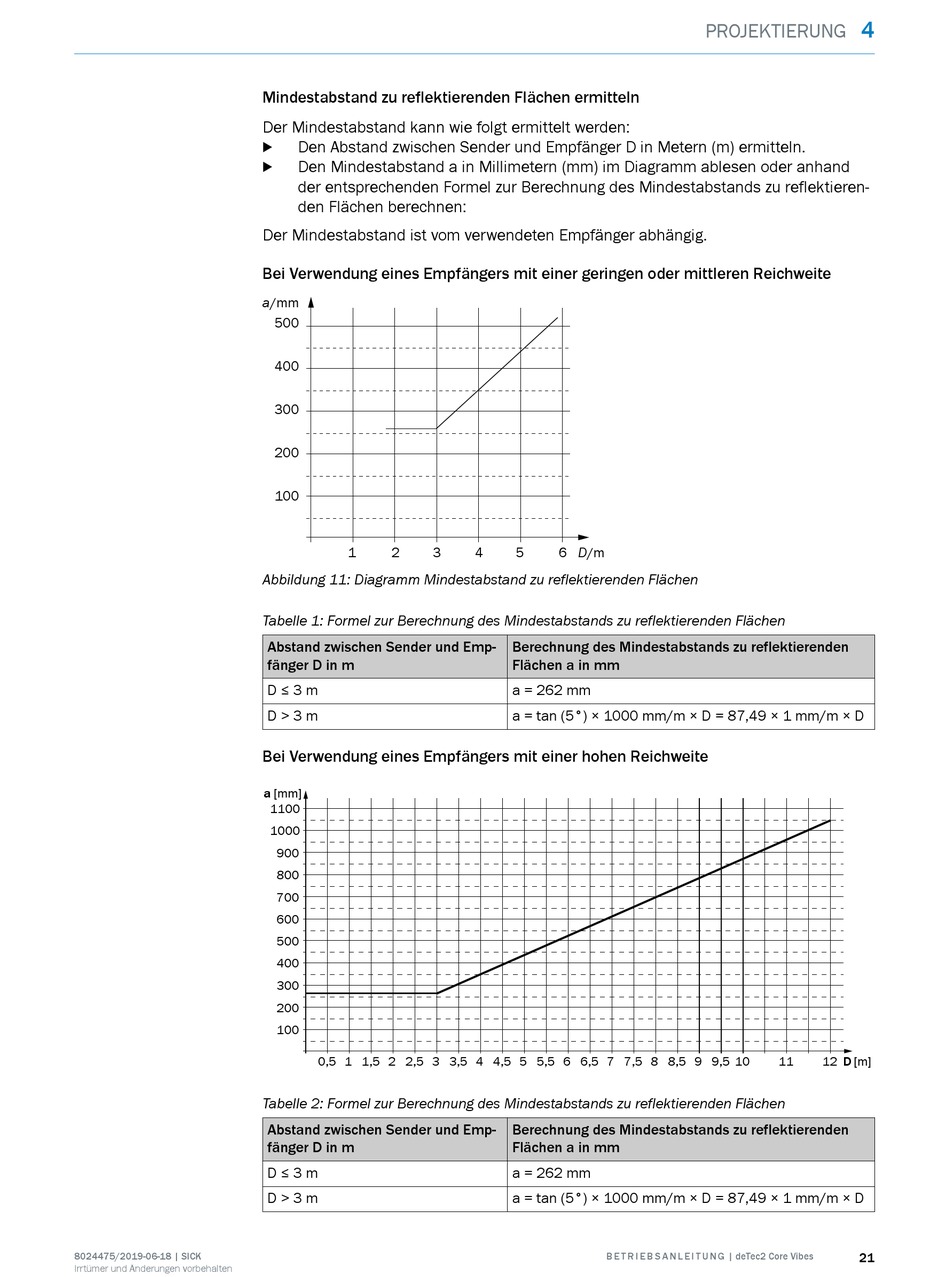

Mindestabstand zu reflektierenden Flächen ermitteln
Der Mindestabstand kann wie folgt ermittelt werden:
Den Abstand zwischen Sender und Empfänger D in Metern (m) ermitteln.
b
Den Mindestabstand a in Millimetern (mm) im Diagramm ablesen oder anhand
b
der entsprechenden Formel zur Berechnung des Mindestabstands zu reflektieren‐
den Flächen berechnen:
Der Mindestabstand ist vom verwendeten Empfänger abhängig.
Bei Verwendung eines Empfängers mit einer geringen oder mittleren Reichweite
a/mm
500
400
300
200
100
1 2 3
Abbildung 11: Diagramm Mindestabstand zu reflektierenden Flächen
Tabelle 1: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand zwischen Sender und Emp‐
fänger D in m
D ≤ 3 m
D > 3 m
Bei Verwendung eines Empfängers mit einer hohen Reichweite
a [mm]
1100
1000
900
800
700
600
500
400
300
200
100
0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10
Tabelle 2: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand zwischen Sender und Emp‐
fänger D in m
D ≤ 3 m
D > 3 m
4 5 6 D/m
Berechnung des Mindestabstands zu reflektierenden
Flächen a in mm
a = 262 mm
a = tan (5°) × 1000 mm/m × D = 87,49 × 1 mm/m × D
Berechnung des Mindestabstands zu reflektierenden
Flächen a in mm
a = 262 mm
a = tan (5°) × 1000 mm/m × D = 87,49 × 1 mm/m × D
B E T R I E B S A N L E I T U N G | deTec2 Core Vibes
4
PROJEKTIERUNG
11 12 D [m]
