Einbindung in die elektrische Steuerung

24 B E T R I E B S A N L E I T U N G | deTec2 Core Vibes
Beispiel: Montage von 3 Systemen
1
S R
1 1

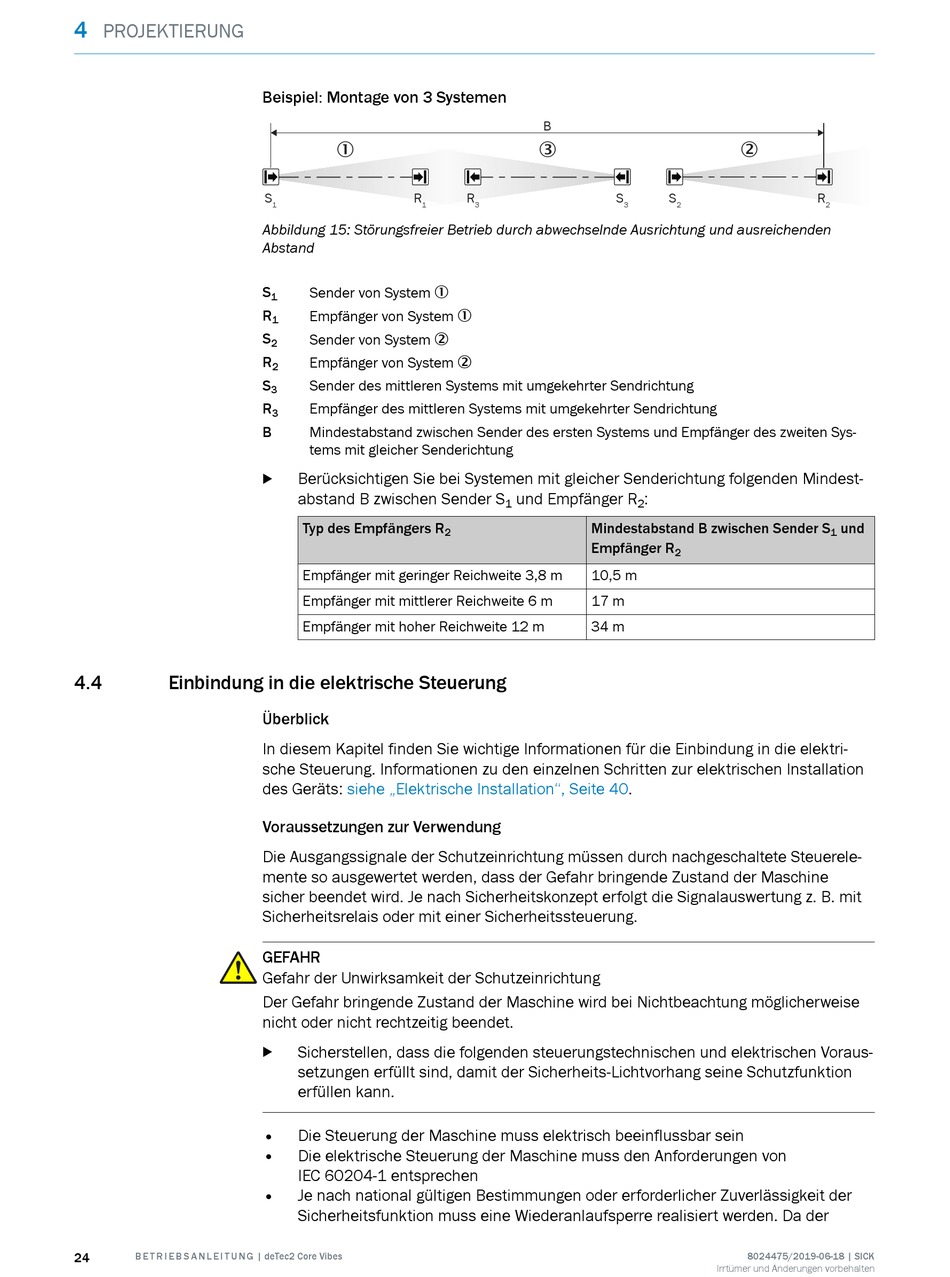

Abbildung 15: Störungsfreier Betrieb durch abwechselnde Ausrichtung und ausreichenden
Abstand
S
Sender von System 1
1
R
Empfänger von System 1
1
S
Sender von System 2
2
R
Empfänger von System 2
2
S Sender des mittleren Systems mit umgekehrter Sendrichtung
3
R Empfänger des mittleren Systems mit umgekehrter Sendrichtung
3
B Mindestabstand zwischen Sender des ersten Systems und Empfänger des zweiten Sys‐
tems mit gleicher Senderichtung
Berücksichtigen Sie bei Systemen mit gleicher Senderichtung folgenden Mindest‐
b
abstand B zwischen Sender S
Typ des Empfängers R
Empfänger mit geringer Reichweite 3,8 m
Empfänger mit mittlerer Reichweite 6 m
Empfänger mit hoher Reichweite 12 m
Überblick
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts: siehe „Elektrische Installation", Seite
Voraussetzungen zur Verwendung
Die Ausgangssignale der Schutzeinrichtung müssen durch nachgeschaltete Steuerele‐
mente so ausgewertet werden, dass der Gefahr bringende Zustand der Maschine
sicher beendet wird. Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit
Sicherheitsrelais oder mit einer Sicherheitssteuerung.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutzfunktion
erfüllen kann.
• Die Steuerung der Maschine muss elektrisch beeinflussbar sein
• Die elektrische Steuerung der Maschine muss den Anforderungen von
IEC 60204-1 entsprechen
• Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der
Sicherheitsfunktion muss eine Wiederanlaufsperre realisiert werden. Da der
B
3
R S
3
und Empfänger R
1
Mindestabstand B zwischen Sender S
2
Empfänger R
10,5 m
17 m
34 m
40.
2
S
3 2
:
2
2
