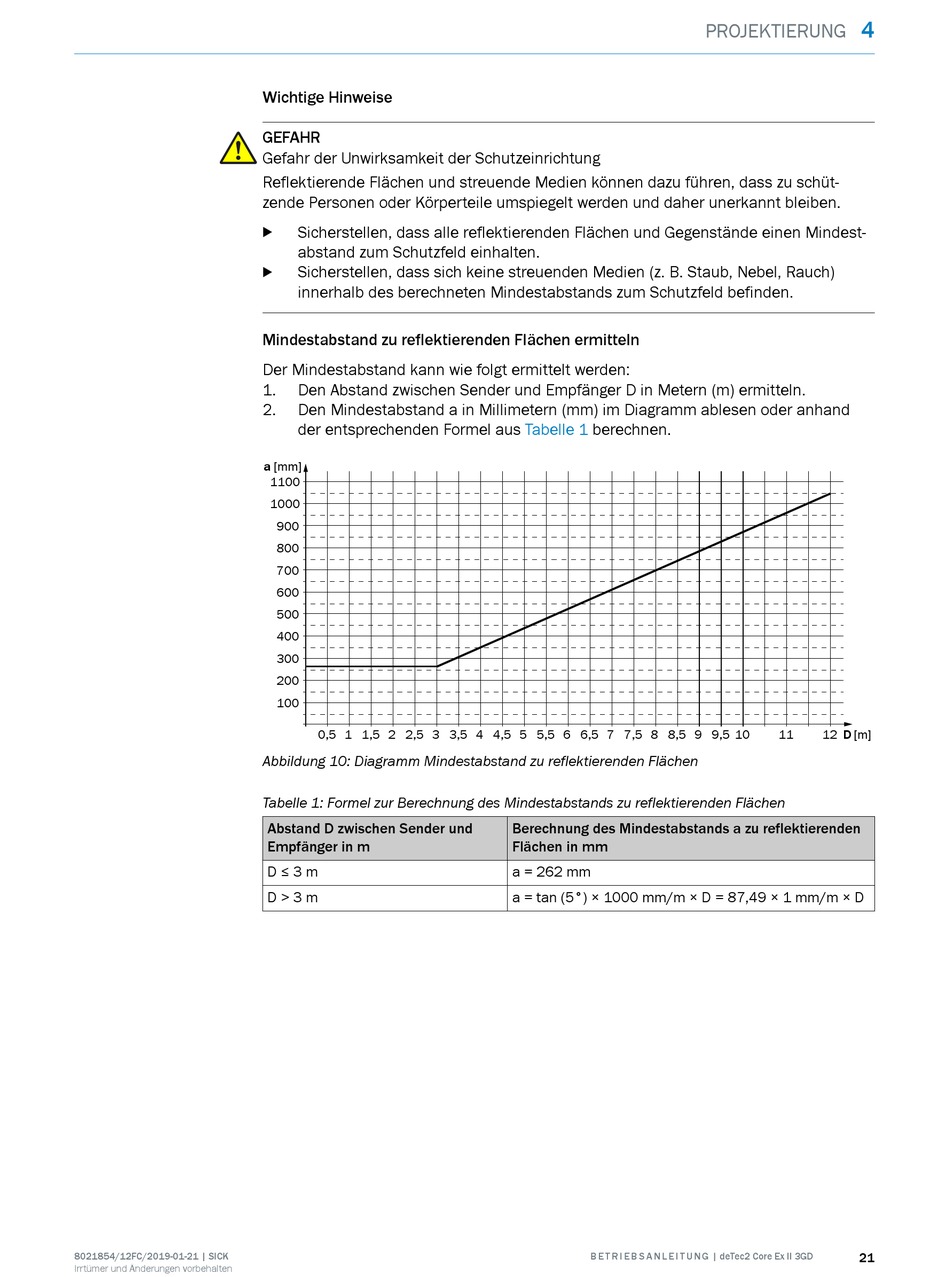

Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Reflektierende Flächen und streuende Medien können dazu führen, dass zu schüt‐
zende Personen oder Körperteile umspiegelt werden und daher unerkannt bleiben.
Sicherstellen, dass alle reflektierenden Flächen und Gegenstände einen Mindest‐
b
abstand zum Schutzfeld einhalten.
Sicherstellen, dass sich keine streuenden Medien (z. B. Staub, Nebel, Rauch)
b
innerhalb des berechneten Mindestabstands zum Schutzfeld befinden.
Mindestabstand zu reflektierenden Flächen ermitteln
Der Mindestabstand kann wie folgt ermittelt werden:
1.
Den Abstand zwischen Sender und Empfänger D in Metern (m) ermitteln.
2.
Den Mindestabstand a in Millimetern (mm) im Diagramm ablesen oder anhand
der entsprechenden Formel aus
a [mm]
1100
1000
900
800
700
600
500
400
300
200
100
0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10
Abbildung 10: Diagramm Mindestabstand zu reflektierenden Flächen
Tabelle 1: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand D zwischen Sender und
Empfänger in m
D ≤ 3 m
D > 3 m
Tabelle 1
berechnen.
Berechnung des Mindestabstands a zu reflektierenden
Flächen in mm
a = 262 mm
a = tan (5°) × 1000 mm/m × D = 87,49 × 1 mm/m × D
B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
4
PROJEKTIERUNG
11
12 D [m]
