Anzeigen des Senders

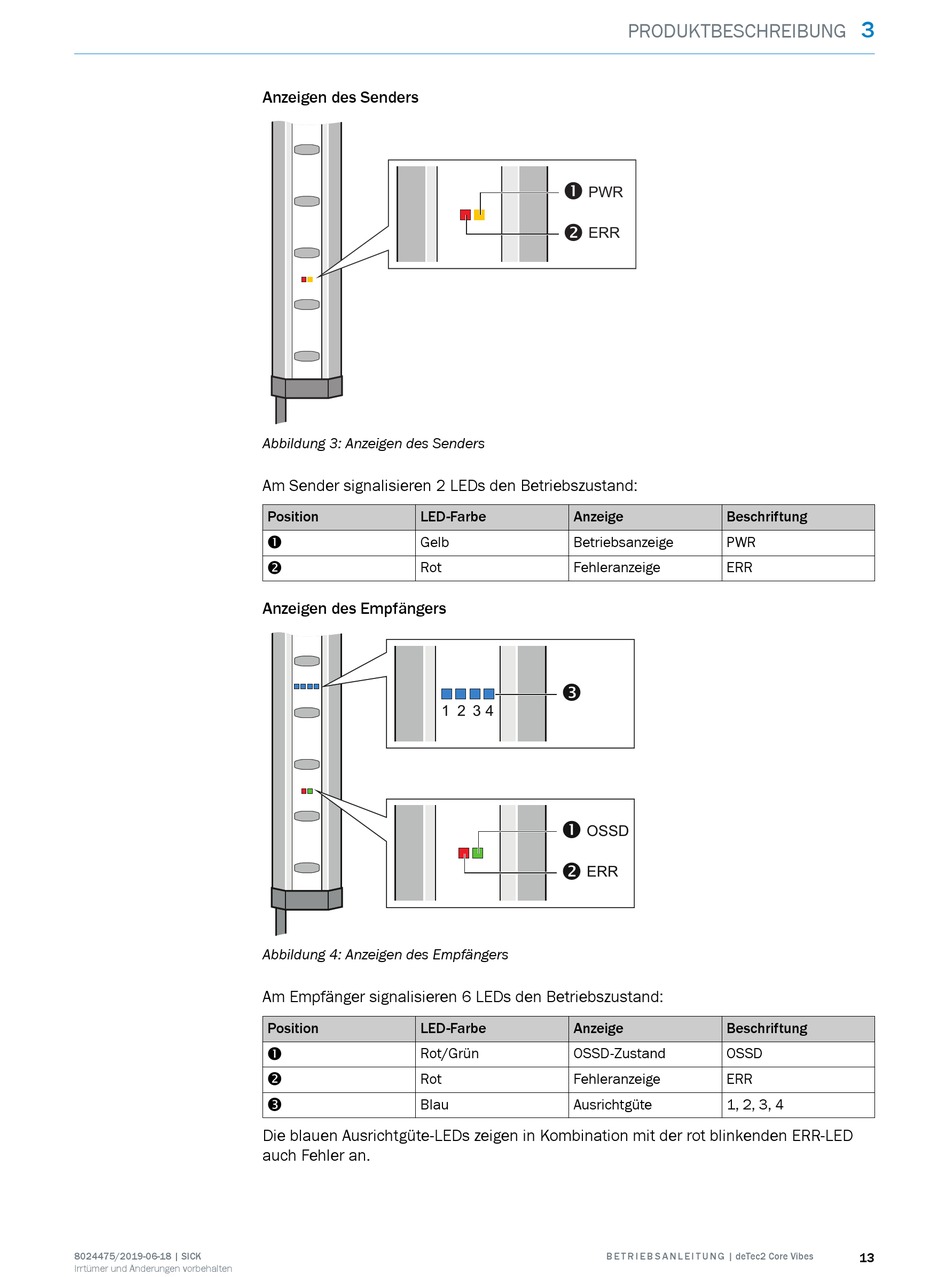

Abbildung 3: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position LED-Farbe
Gelb
!
Rot
"
Anzeigen des Empfängers
1 2 3 4
Abbildung 4: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
!
Rot
"
Blau
§
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
PRODUKTBESCHREIBUNG
!
PWR
"
ERR
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
§
!
OSSD
"
ERR
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
Ausrichtgüte 1, 2, 3, 4
