12.6 Maßzeichnungen
8024475/2019-06-18 | SICK
Irrtümer und Änderungen vorbehalten
Schutzfeldhöhe in mm
1200
1350
1500
1650
1800
1950
2100
1) Toleranz: ± 50 g.
29,5
30,7

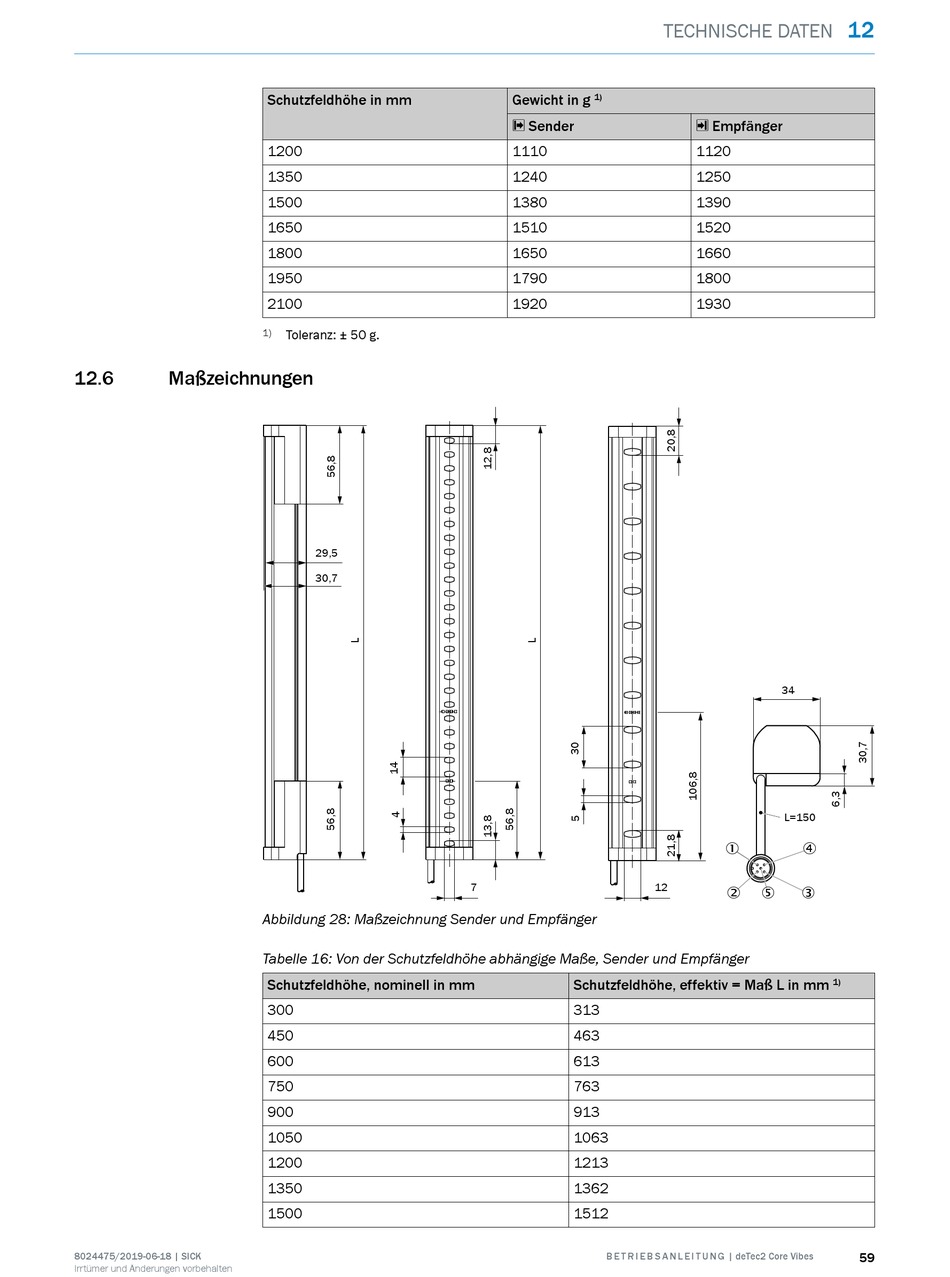

Abbildung 28: Maßzeichnung Sender und Empfänger
Tabelle 16: Von der Schutzfeldhöhe abhängige Maße, Sender und Empfänger
Schutzfeldhöhe, nominell in mm
300
450
600
750
900
1050
1200
1350
1500
Gewicht in g
1)
s Sender
1110
1240
1380
1510
1650
1790
1920
7
Schutzfeldhöhe, effektiv = Maß L in mm
313
463
613
763
913
1063
1213
1362
1512
B E T R I E B S A N L E I T U N G | deTec2 Core Vibes
TECHNISCHE DATEN
r Empfänger
1120
1250
1390
1520
1660
1800
1930
34
L=150
1 4
12
2 5 3
1)
12
59
