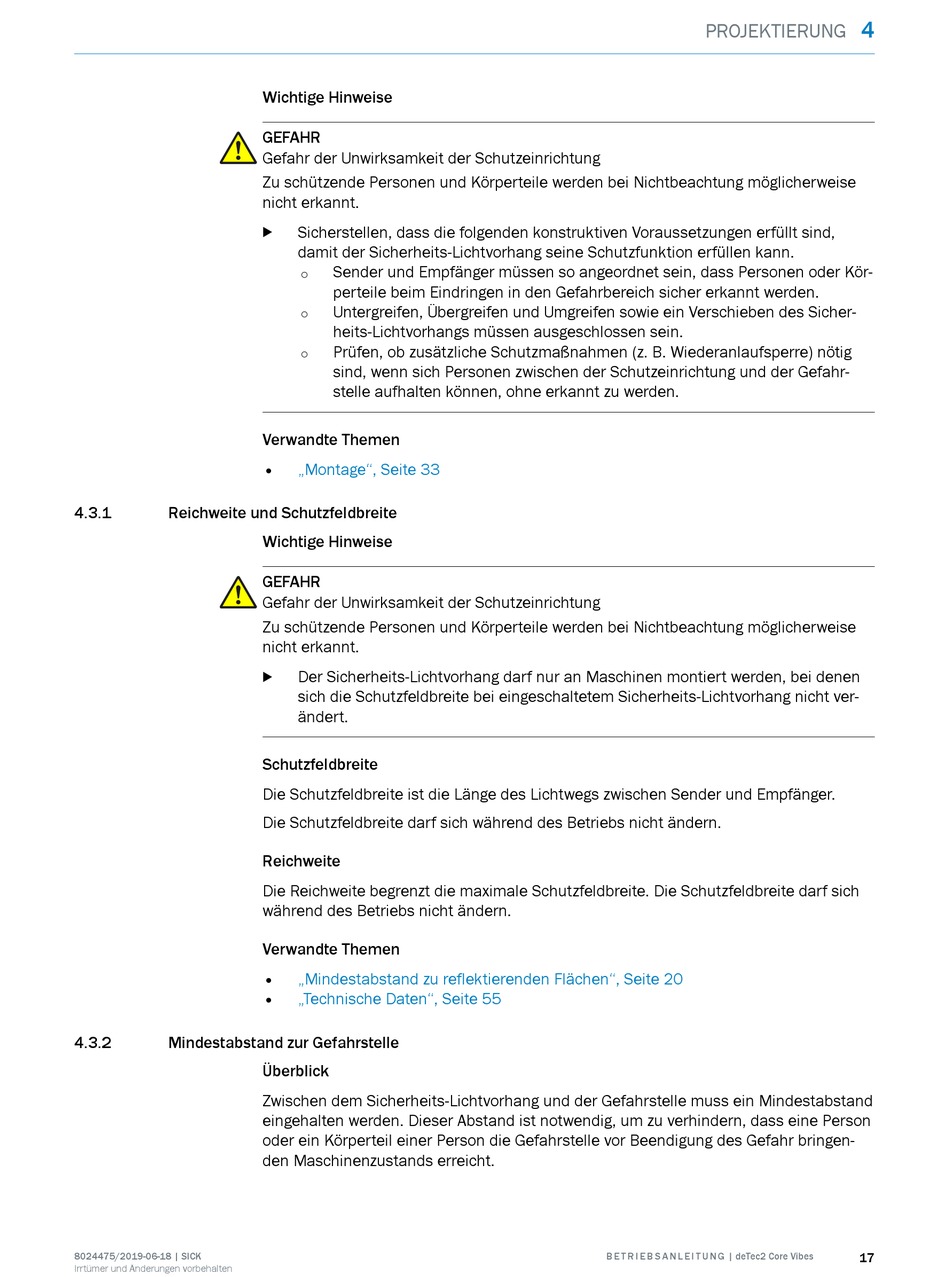

4.3.1

Reichweite und Schutzfeldbreite

4.3.2

Mindestabstand zur Gefahrstelle

8024475/2019-06-18 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Sicherstellen, dass die folgenden konstruktiven Voraussetzungen erfüllt sind,
b
damit der Sicherheits-Lichtvorhang seine Schutzfunktion erfüllen kann.
Sender und Empfänger müssen so angeordnet sein, dass Personen oder Kör‐
°
perteile beim Eindringen in den Gefahrbereich sicher erkannt werden.
Untergreifen, Übergreifen und Umgreifen sowie ein Verschieben des Sicher‐
°
heits-Lichtvorhangs müssen ausgeschlossen sein.
Prüfen, ob zusätzliche Schutzmaßnahmen (z. B. Wiederanlaufsperre) nötig
°
sind, wenn sich Personen zwischen der Schutzeinrichtung und der Gefahr‐
stelle aufhalten können, ohne erkannt zu werden.
Verwandte Themen
• „Montage", Seite 33
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
Schutzfeldbreite
Die Schutzfeldbreite ist die Länge des Lichtwegs zwischen Sender und Empfänger.
Die Schutzfeldbreite darf sich während des Betriebs nicht ändern.
Reichweite
Die Reichweite begrenzt die maximale Schutzfeldbreite. Die Schutzfeldbreite darf sich
während des Betriebs nicht ändern.
Verwandte Themen
•
„Mindestabstand zu reflektierenden Flächen", Seite 20
•
„Technische Daten", Seite 55
Überblick
Zwischen dem Sicherheits-Lichtvorhang und der Gefahrstelle muss ein Mindestabstand
eingehalten werden. Dieser Abstand ist notwendig, um zu verhindern, dass eine Person
oder ein Körperteil einer Person die Gefahrstelle vor Beendigung des Gefahr bringen‐
den Maschinenzustands erreicht.
