4.3.4.2

Ausreichenden Abstand verwenden

4.3.4.3

Ausreichenden Abstand und entgegengesetzte Senderichtung kombinieren

8024475/2019-06-18 | SICK
Irrtümer und Änderungen vorbehalten
!
s s s s s s s s s s s s s s s

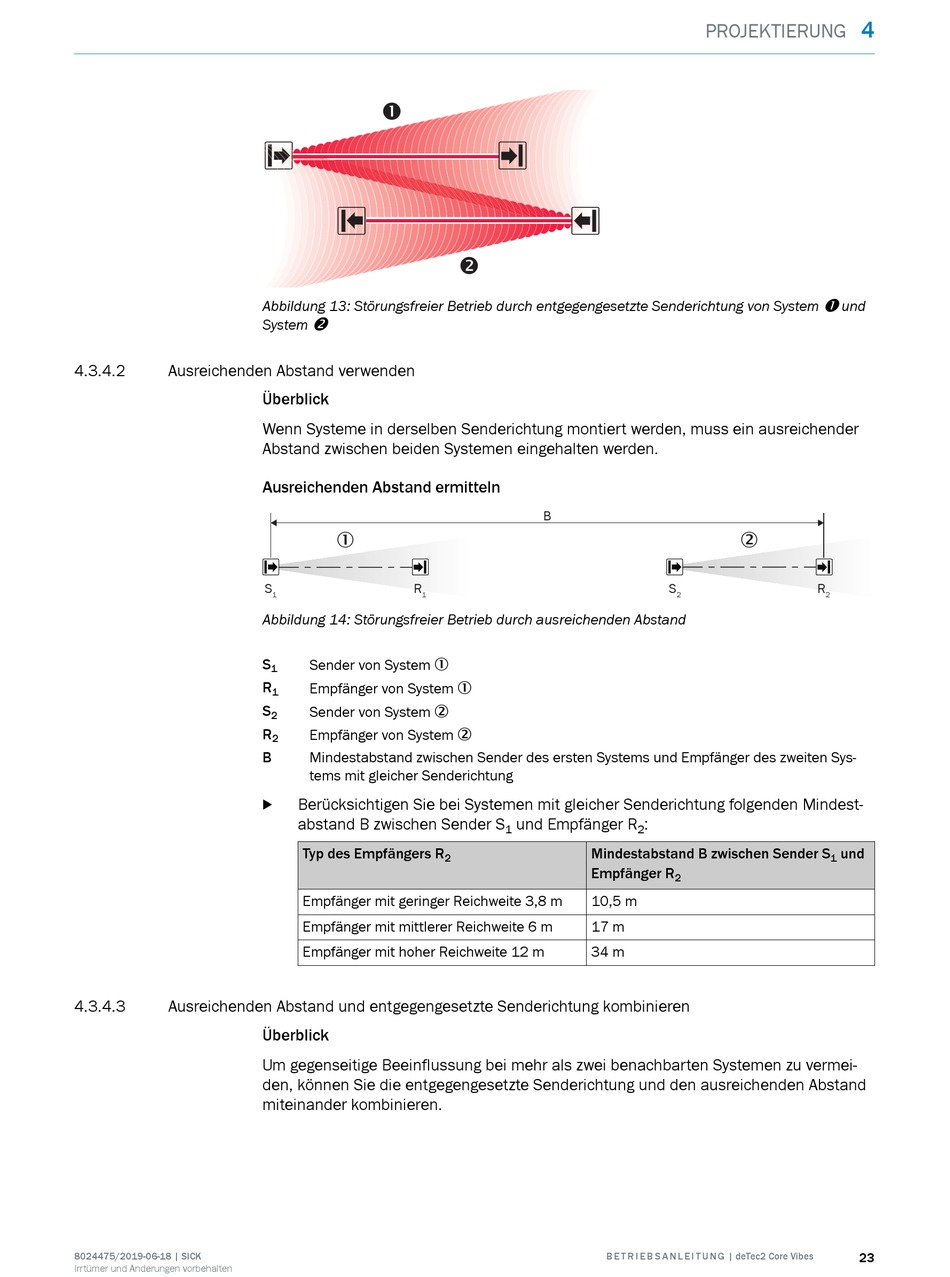

Abbildung 13: Störungsfreier Betrieb durch entgegengesetzte Senderichtung von System
System "
Überblick
Wenn Systeme in derselben Senderichtung montiert werden, muss ein ausreichender
Abstand zwischen beiden Systemen eingehalten werden.
Ausreichenden Abstand ermitteln
1
S R
1 1
Abbildung 14: Störungsfreier Betrieb durch ausreichenden Abstand
S
Sender von System 1
1
R
Empfänger von System 1
1
S
Sender von System 2
2
R
Empfänger von System 2
2
B Mindestabstand zwischen Sender des ersten Systems und Empfänger des zweiten Sys‐
tems mit gleicher Senderichtung
Berücksichtigen Sie bei Systemen mit gleicher Senderichtung folgenden Mindest‐
b
abstand B zwischen Sender S
Typ des Empfängers R
Empfänger mit geringer Reichweite 3,8 m
Empfänger mit mittlerer Reichweite 6 m
Empfänger mit hoher Reichweite 12 m
Überblick
Um gegenseitige Beeinflussung bei mehr als zwei benachbarten Systemen zu vermei‐
den, können Sie die entgegengesetzte Senderichtung und den ausreichenden Abstand
miteinander kombinieren.
r
"
B
und Empfänger R
1
Mindestabstand B zwischen Sender S
2
Empfänger R
10,5 m
17 m
34 m
B E T R I E B S A N L E I T U N G | deTec2 Core Vibes
PROJEKTIERUNG
2
S
2
:
2
2
4
! und
R
2
und
1
23
