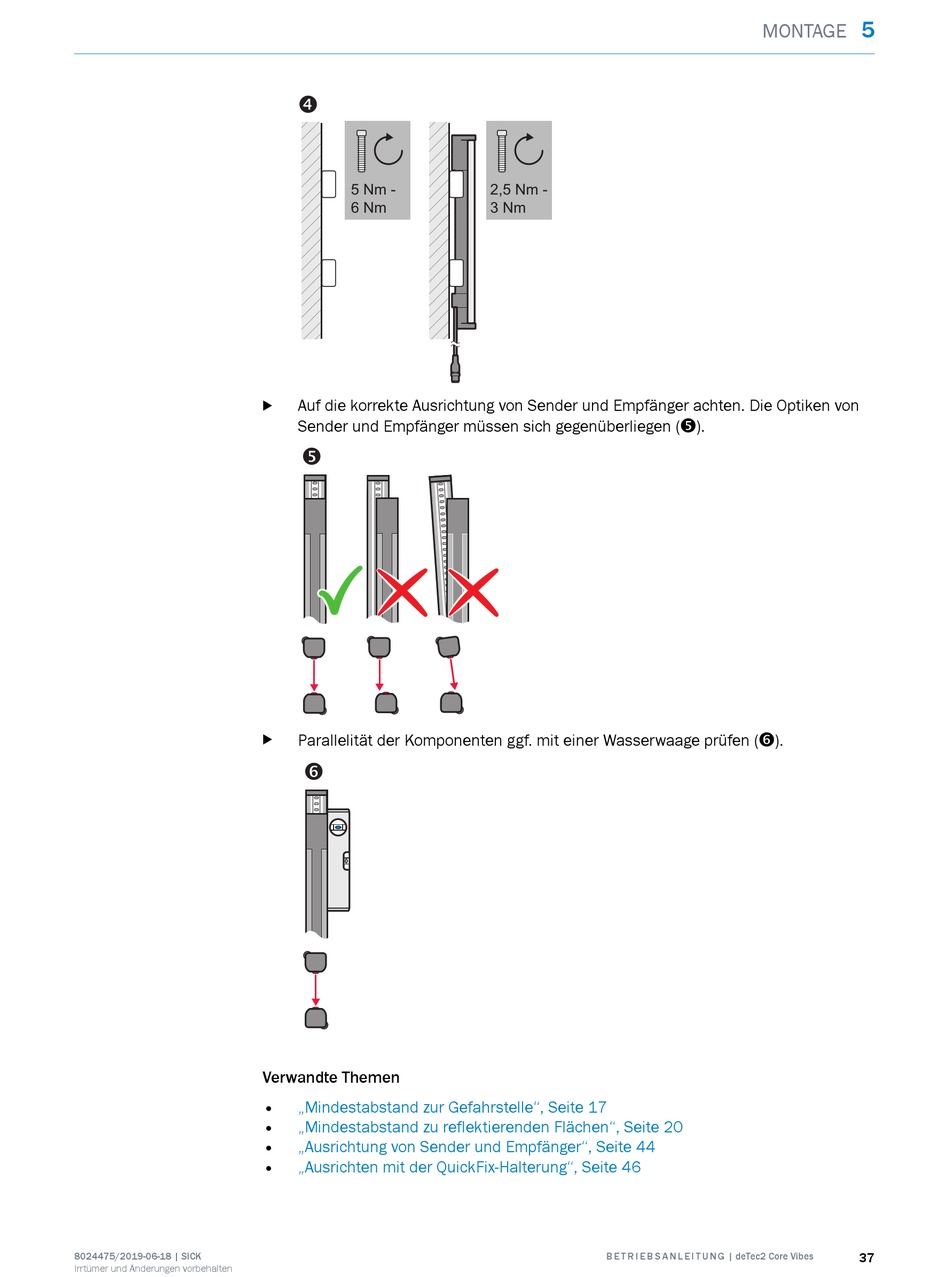

5 Nm -
6 Nm
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen (%).
%
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen (&).
b
&
Verwandte Themen
• „Mindestabstand zur Gefahrstelle", Seite 17
• „Mindestabstand zu reflektierenden Flächen", Seite 20
• „Ausrichtung von Sender und Empfänger", Seite 44
•
„Ausrichten mit der QuickFix-Halterung", Seite 46
2,5 Nm -
3 Nm
