De kabels aansluiten
Sluit de kabels in de aansluitdoos aan in overeenstemming
met het elektrisch systeem op de locatie. Zie de afbeelding
hieronder. Haal de kabelschoenen aan met een
aanhaalkoppel van 5 Nm.
Als u het systeem op een driefasig IT-netwerk aansluit,
adviseren we om
Elektrische aansluiting
Er zijn vier mogelijke aansluitvarianten, afhankelijk van of er drie fasen of één fase wordt/-en
gebruikt, en of er een TN-netwerk, TT-netwerk, of IT-netwerk wordt gebruikt, zoals hieronder of
op het label van de montageplaat is vermeld.

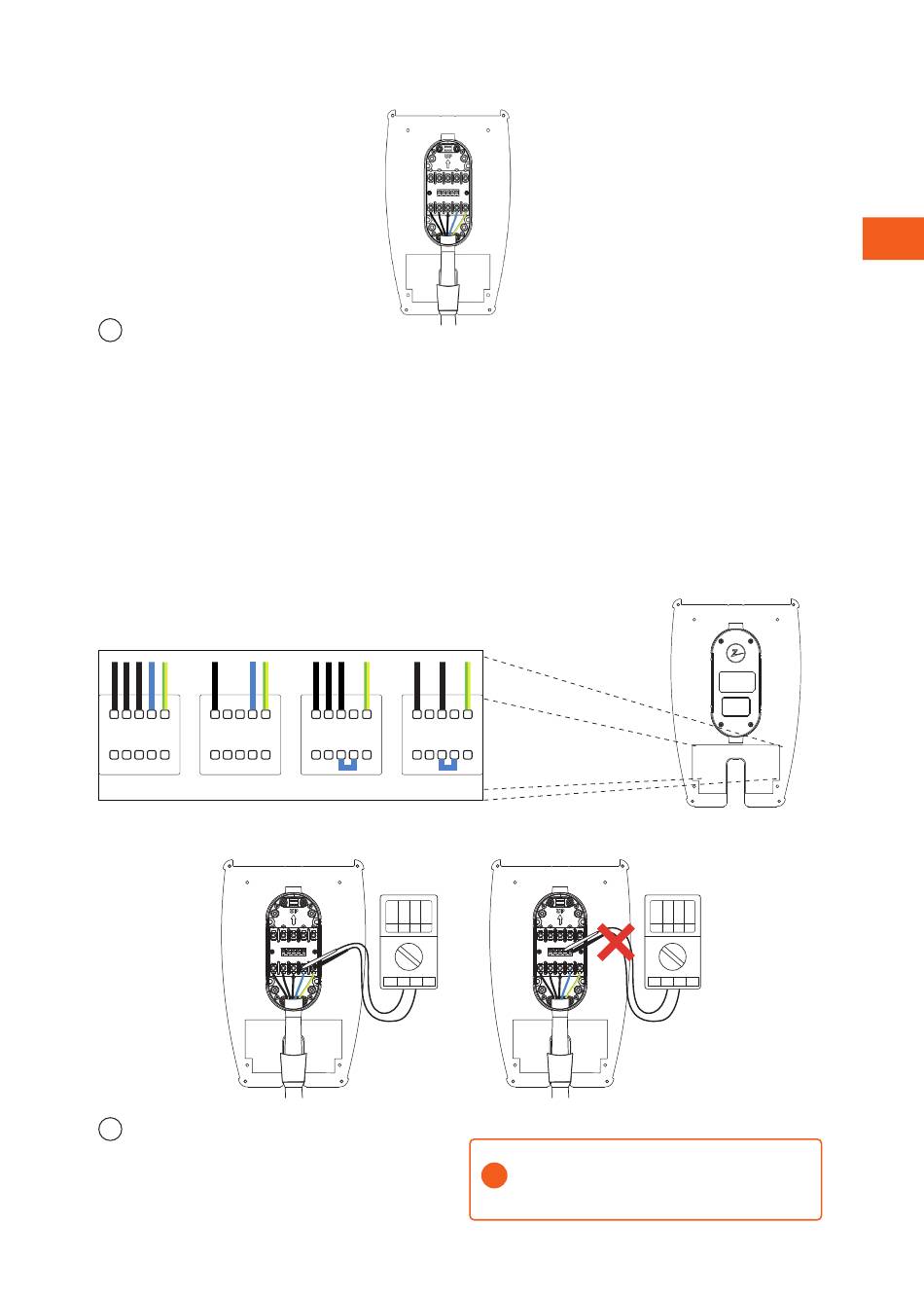

L1 L2 L3 N PE L1 N PE
L1 L2 L3 N PE L1 L2 L3 N PE
L1 L2 L3 N PE L1 L2 L3 N PE
TN driefasig TN eenfasig
TN 3-fase TN 1-fase
6
De aansluitingen testen
Test de aansluitingen in overeenstemming met uw gekozen
configuratie.
vieraderige bekabeling te gebruiken als er een transformator
wordt geïnstalleerd voor een betere bescherming in de
toekomst. Dit betekent dat de neutrale aansluiting niet op
elk afzonderlijk laadpunt maar in de zekeringhouder kan
worden gemaakt, waardoor het uitvoeren van toekomstige
updates gemakkelijker wordt.
L1 L2 L3 PE L1 L3 PE
L1 L2 L3 N PE L1 L2 L3 N PE
L1 L2 L3 N PE L1 L2 L3 N PE
IT driefasig IT eenfasig
IT 3-fase IT 1-fase
23 0 V 23 0 V
Verwissel de fasen van de laadstations in de
installatie niet. Als de fases verwisseld raken, werkt
i
de fasebalancering niet en kunnen de zekeringen
doorbranden.
