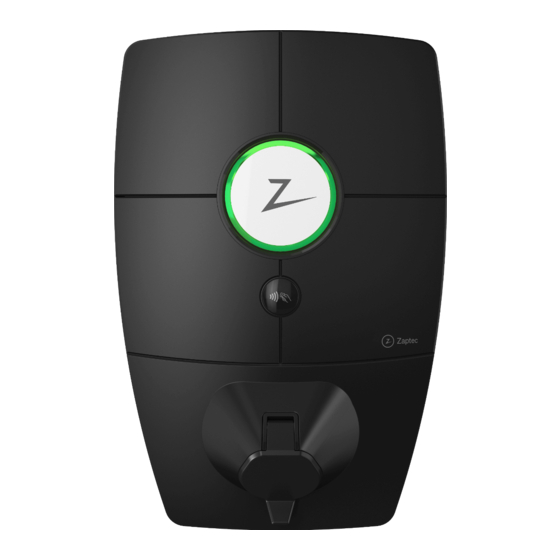

ZAPTEC ZapCharger Pro Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für ZapCharger Pro:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

ZapCharger Pro
BRUKERMANUAL
USER MANUAL
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZAPTEC ZapCharger Pro

Inhaltszusammenfassung für ZAPTEC ZapCharger Pro

  • Seite 1 ZapCharger Pro BRUKERMANUAL USER MANUAL BENUTZERHANDBUCH...
  • Seite 3 ZapCharger Pro! Et unikt norsk ladesystem. Systemet virker på alle strømnett, med alle typer ladbare biler.* ZapCharger Pro lar deg lade ditt kjøretøy på en trygg, enkel og effektiv måte. Ladestasjonen deler den tilgjengelige ladestrømmen mellom flere ladestasjoner. Bruk din ZapCharger Pro med RFID tag/ladekort eller gjennom vår ZapCharger app for å...

  • Seite 4: Inhaltsverzeichnis

    Innholdsfortegnelse Sikkerhetsinstruksjoner ZapCharger Pro Statusindikatorer på ladestasjonen Kabeltype for ZapCharger Pro Hvordan starte lading Hvordan starte lading med autentisering Hvordan avslutte lading Feilsøking Koble RFID-tag/ladekort til din bruker Slik overvåker du ladestasjonen (ZapCloud) Legge til brukere på installasjonen Kontroller sikringer inne i ladestasjonen...

  • Seite 5: Sikkerhetsinstruksjoner

    å lese de nedenstående sikkerhetsanvisningene. Hvis ikke alle de omtalte anvisningene og prosedyrene følges og iverksettes, vil garantiene bli ugyldige, og Zaptec Charger AS vil bli fritatt for alle erstatningskrav. Les disse instruksjonene nøye og undersøk utstyret for å gjøre deg kjent med produktet før bruk.

  • Seite 6: Zapcharger Pro

    ZapCharger Pro Åpne frontdeksel her Statusindikator (Z) Smartkey RFID tag/ladekort/ NFC sone Smartkey Column Strømuttak IEC62196-1/2, Mode 3 Type 2 Beskyttelsesdeksel Statusindikatorer på ladestasjonen Ladestasjonens status vises i statusindikatoren (Z), med disse forskjellige fargene: Farge Kontinuerlig Blinkende Klar Autentisering OK GRØNN...

  • Seite 7: Kabeltype For Zapcharger Pro

    Kabeltype for ZapCharger Pro Ladekabelen din må ha Type 2-plugg i den ene enden for å koble til ZapCharger Pro- ladekontakten, den andre kontakten skal passe til dine kjøretøyspesifikasjoner. Adaptere til kjøretøy er akseptert. Hvordan starte lading 1. Sjekk at statusindikatoren (Z) lyser grønt.

  • Seite 8: Feilsøking

    • Kontroller at brukerprofilen din har fått tilgang til denne installasjonen i ZapCloud fra Admin/ installasjonseier. Skulle dette ikke fungere, noter serienummeret på ladestasjonen og kontakt Zaptec Support som beskrevet i Støtte og reparasjon. Plassering av serienummer er vist i illustrasjonen nedenfor.

  • Seite 9: Koble Rfid-Tag/Ladekort Til Din Bruker

    Koble RFID-tag/ladekort til din bruker ZapCharger Pro støtter de vanligste RFID-tag/ladekort (Mifare Classic). Ved visuelt lesbar kode kan denne legges inn i ZapCloud eller ved å scanne RFID-tag/ladekort med ladestasjonen som beskrevet nedenfor. Brukerprofilen din må ha tilgang til installasjonen du ønsker å bruke, dette må...

  • Seite 10: Oppbevaring Og Vedlikehold

    Støtte og reparasjon Hvis det oppdages et problem, vennligst se delen Feilsøking før du kontakter din forhandler/ installatør. Zaptec Charger AS innhenter data fra produktet via nettverket. Du finner mer informasjon om våre retningslinjer for personvern på zaptec.com/privacy.

  • Seite 11: Teknisk Spesifikasjon

    Vekt: ca. 5 kg (inkludert bakplate) permanent med ladestasjonen. Installasjonsnett Fasefordeling TN, IT og TT I et system med andre ZapCharger Pro vil ladestasjonen kunne styres til å velge fase eller Installasjonskurs starte 3-fase lading. Max 63A forankoblet sikring på...
  • Seite 12 Tekniske spesifikasjoner Elektrisk beskyttelse Beskyttelsesklasse II (4kV AC og 6kV impuls, isolasjon) Overspenningskategori III (4kV) *32A er tilgjengelig men begrenses av temperaturøkning inne i ladestasjonen.
  • Seite 13 This manual is only for use of the charging station, for information on how to set up an installation and install ZapCharger Pro see our installation manual. The latest version of this publication and installation manual can be found at zaptec.com/support.
  • Seite 14 Table of contents Safety Instructions ZapCharger Pro Status Indicators on the charging station Cable type for ZapCharger Pro How to start charging How to start charging with authentication How to end charging Troubleshooting Connect RFID tag/charge card with your user...

  • Seite 15: Safety Instructions

    Before operating or performing maintenance of this product, please read the safety instructions below. Failure to adhere to and implement all prescribed instructions and procedures will void all warranties and absolve Zaptec Charger AS from all claims of liability. Read these instructions carefully and examine the equipment to familiarise yourself with the product prior to use.

  • Seite 16: Zapcharger Pro

    ZapCharger Pro Open frontcover here Status indicator (Z) Smartkey RFID tag/charge card/ NFC zone Smartkey Column Power outlet IEC62196-1/2, Mode 3 Type 2 Protective cap Status Indicators on the charging station The status of the charging station is displayed in the status indicator (Z), with these different colours:...

  • Seite 17: Cable Type For Zapcharger Pro

    Cable type for ZapCharger Pro Your charging cable need to have type 2 plug in one end to connect to ZapCharger Pro charging socket, the other plug should fit your vehicles specifications. Vehicle inlet adapters are accepted. How to start charging 1.

  • Seite 18: Troubleshooting

    3. Disconnect the charging plug from the charging station. 4. Place the protective cap over the charging socket to limit exposure to dust and rain. Troubleshooting If the charging does not start, or an error is indicated by a continuous red light in the status indicator. Warnings/error messages will be displayed in ZapCloud/ZapCharger app.

  • Seite 19: Connect Rfid Tag/Charge Card With Your User

    Connect RFID tag/charge card with your user ZapCharger Pro supports the most common tags (Mifare Classic). If the code is visually readable this can be added to your user profile in ZapCloud or by scanning the RFID tag/charge card with the charging station, as described below.

  • Seite 20: Storage And Maintenance

    Support and Repair If a problem is discovered, refer to the Troubleshooting section prior to contacting your dealer/ installer. Zaptec Charger AS collects data from the product through the network. More information on our privacy policy can be found at zaptec.com/privacy.

  • Seite 21: Technical Specification

    IEC 61851-1, EVSE mode 3. Theft protection Dimensions and weight The front cover of the ZapCharger Pro can only H: 392 mm, W: 258 mm, D: 1 12 mm be opened with a special tool. The charging Weight: approximately 5 kg (including...
  • Seite 22 Technical Specification Enclosure rating IP54, indoor and outdoor use. IK10 Impact protection UL94 - 5VB flammability rating UV resistant Electrical protection Protection Class II (4kV AC and 6kV impulse, isolation) Overvoltage Category III (4kV) *32A current is available, but limited by the temperature build up inside the charging station.
  • Seite 23 Stand ist. Dieses Handbuch ist nur für die Nutzung der Ladestation bestimmt; Informationen zur Einrichtung einer Installation und zur Installation des ZapCharger Pro finden Sie in unserem Installationshandbuch. Die aktuelle Version dieses Dokuments und das Installationshandbuch sind unter zaptec.com/support verfügbar.
  • Seite 24 Inhalt Sicherheitshinweise ZapCharger Pro Statusanzeigen auf der Ladestation Kabeltyp für den ZapCharger Pro Beginn des Ladevorgangs Beginn des Ladevorgangs mit Authentifizierung Ende des Ladevorgangs Fehlersuche RFID-Tag/Ladekarte mit Nutzerprofil verbinden Überwachung der Ladestation (ZapCloud) Nutzer zur Installation hinzufügen Leitungsschutzschalter in der Ladestation überprüfen...

  • Seite 25: Sicherheitshinweise

    Vor Inbetriebnahme oder Wartung dieses Produkts lesen Sie die nachstehenden Sicherheitshinweise. Werden die vorgeschrie- benen Anweisungen und Verfahren nicht eingehalten, werden Garantien und Haftungsansprüche gegenüber Zaptec Charger AS ungültig. Lesen Sie diese Hinweise vor der Inbetriebnahme aufmerksam durch und machen Sie sich mit dem Gerät vertraut.

  • Seite 26: Zapcharger Pro

    ZapCharger Pro Frontabdeckung hier öffnen Statusanzeige (Z) Smartkey RFID-Tag/Ladekarte/ NFC-Zone Smartkey Column Ladebuchse IEC62196-1/2, Mode 3 Typ 2 Schutzkappe Statusanzeigen auf der Ladestation Der Status der Ladestation wird in der Statusanzeige (Z) mit folgenden Farben angezeigt: Farbe Dauersignal Blinksignal Bereit Authentifizierung OK GRÜN...

  • Seite 27: Kabeltyp Für Den Zapcharger Pro

    Kabeltyp für den ZapCharger Pro Das Ladekabel erfordert an einem Ende einen Stecker Typ 2 zum Anschliessen an die Ladebuchse des ZapCharger Pro; der Stecker am anderen Ende ist abhängig von Ihren Fahrzeugspezifikationen. Ladeadapter am Fahrzeug sind zulässig. Beginn des Ladevorgangs 1.

  • Seite 28: Ende Des Ladevorgangs

    Ende des Ladevorgangs 1. Unterbrechung des Ladevorgangs: Den Ladevorgang gemäss den Empfehlungen im Benutzerhandbuch des Fahrzeugs anhalten. 2. Den Ladestecker vom Fahrzeug trennen. 3. Den Ladestecker von der Ladestation trennen. 4. Die Schutzkappe auf der Ladebuchse anbringen, um diese vor Staub und Regen zu schützen. Fehlersuche Wenn der Ladevorgang nicht startet oder ein rotes Dauersignal in der Statusanzeige einen Fehler anzeigt, befolgen Sie die nachstehenden Hinweise.

  • Seite 29: Rfid-Tag/Ladekarte Mit Nutzerprofil Verbinden

    ZCS123456 RFID-Tag/Ladekarte mit Nutzerprofil verbinden Der ZapCharger Pro unterstützt die gängigsten Tags (Mifare Classic). Wenn auf dem RFID-Tag ein Code lesbar ist, kann dieser in der ZapCloud zu Ihrem Nutzerprofil hinzugefügt werden. Andernfalls können Sie den RFID-Tag bzw. die Ladekarte an einer Ladestation wie unten beschrieben einlesen.

  • Seite 30: Nutzer Zur Installation Hinzufügen

    Nutzer zur Installation hinzufügen Als Besitzer einer Installation können Sie unter „Berechtigungen“ Nutzer zur Installation hinzufügen. Dort können Sie Nutzer hinzufügen, einladen und löschen. Somit haben Sie die Kontrolle darüber, wer an Ihrer Installation laden kann, vorausgesetzt, dass die Authentifizierung bei der Installation aktiviert ist.

  • Seite 31: Garantie

    Weitere Verbraucherschutzinformationen finden Sie unter zaptec.com/privacy. Support und Reparatur Bei Auftreten eines Problems lesen Sie zunächst den Abschnitt Fehlersuche, bevor Sie Ihren Händler bzw. Installateur kontaktieren. Zaptec Charger AS erfasst Daten des Produkts über eine Netzwerkverbindung. Weitere Informationen zu unseren Datenschutzrichtlinien finden Sie unter zaptec.com/privacy.

  • Seite 32: Technische Spezifikationen

    Verbrauch Mode 3 ist. Sie kann an der Wand oder als Diebstahlschutz Ladesäule montiert werden. Die Abdeckung des ZapCharger Pro kann nur mit einem Spezialtool geöffnet werden. Das Dimensionen und Gewicht Ladekabel kann an der Ladestation permanent H: 392 mm, B: 258 mm, T: 1 12 mm verriegelt werden.
  • Seite 33 Technische Spezifikationen UL94 - 5VB Brennbarkeitsklasse UV-beständig Elektrischer Schutz Schutzklasse II (4 kV AC und 6 kV Stossspannung, Isolierung) Überspannungskategorie III (4 kV) *Je nach länderspezifischen Vorschriften kann die zulässige einphasige Ladeleistung geringer sein **Ggfs. temperaturbedingt temporäre Leistungsreduktion...

  • Seite 36: Made In Norway

    ZAPTEC Charger Zaptec Charger AS Prof. Olav Hanssensvei 7A 4021 Stavanger Norway MADE IN NORWAY...
