ZAPTEC Pro Installationsanleitung

Planung der installation und vernetzung
Vorschau ausblenden Andere Handbücher für Pro:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

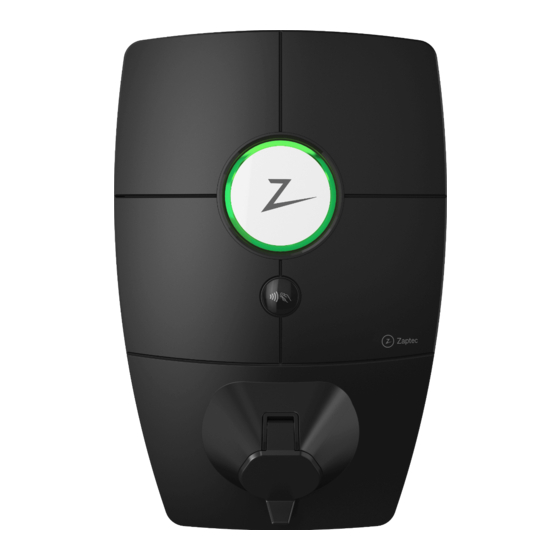

ZAPTEC Pro
PLANNING INSTALLATION AND NETWORKING
PLANIFICATION DE l´INSTALLATION ET CONFIGURATION DU RÉSEAU
PLANUNG DER INSTALLATION UND VERNETZUNG
PLANIFICAZIONE DELL'INSTALLAZIONE E DELLA CONNETTIVITÀ
INSTALLATIE EN NETWERKEN PLANNEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZAPTEC Pro

Inhaltszusammenfassung für ZAPTEC Pro

  • Seite 1 ZAPTEC Pro PLANNING INSTALLATION AND NETWORKING PLANIFICATION DE l´INSTALLATION ET CONFIGURATION DU RÉSEAU PLANUNG DER INSTALLATION UND VERNETZUNG PLANIFICAZIONE DELL’INSTALLAZIONE E DELLA CONNETTIVITÀ INSTALLATIE EN NETWERKEN PLANNEN...

  • Seite 3: Inhaltsverzeichnis

    Contact information for ZAPTEC technical support can be found at www.zaptec.com. A user manual is included in the box with ZAPTEC Pro. The latest version is available from zaptec.com/support. The version number for the manual can be found on the last page.

  • Seite 4: Planning Installation And Your Network

    When using rail systems with higher conduction, for example, a fuse is installed before the charging station. The fuse must not exceed 63A. ZAPTEC Portal permits a system that takes into account the limitations at every level, such as a fuse not exceeding 125A. 125A fuse (for example)

  • Seite 5: Internet And Network Requirements

    ZAPTEC Portal. All the ports stated are outgoing ports, and you have to open them in active firewalls. ZAPTEC Pro links to the necessary services without opening incoming ports, even if they are located behind a NAT.

  • Seite 6: Communication

    DHCP UDP port 68 DHCP is used on the local network to assign an IP address to ZAPTEC Pro and give the IP address to the DNS server. UDP port 53 ZAPTEC Pro uses DNS look up the IP addresses of the domains used to communicate ZAPTEC Portal.

  • Seite 7: Recommendations Wifi

    Power grid Recommendations – WiFi WiFi access point – ZAPTEC Pro supports WiFi types b, g and n (2.4 GHz). Most routers nowadays support 2.4 and 5 GHz. ZAPTEC Pro needs 2.4 GHz. Installation requirements: The positioning of the WiFi access point can have a dramatic effect on the signal strength and performance.

  • Seite 8: Internet Connection

    If a number of ZAPTEC Pro charging stations are being set up with a shared network solution such as Wi-Fi-PLC, this may lead to the ZAPTEC Pro charging stations swapping between the different PLC communication networks, which may lead to an unstable network connection. Sparing use of this network option is recommended, and ideally only one ZAPTEC Pro charging station in the installation should be enabled with this network solution.
  • Seite 9 éventuel support technique. Vous trouverez les coordonnées du support technique de ZAPTEC à l’adresse suivante : www.zaptec.com. Un mode d’emploi est fourni dans la boîte avec ZAPTEC Pro. La dernière version est disponible à l’adresse suivante : zaptec.com/support.

  • Seite 10: Planification De L'installation Et Configuration De Votre Réseau

    Le fusible ne doit pas dépasser 63 A. ZAPTEC Portal permet de s’assurer que les limitations sont respectées (par ex., un fusible ne dépassant pas 125 A), et ce à tous les niveaux. 125A un fusible par exemple Max.

  • Seite 11: Exigences Relatives À Internet Et Au Réseau

    La communication est cryptée à l’aide de TLS v1.2 et le certificat du serveur est vérifié par ZAPTEC Pro. Une fois connecté, le serveur vérifie la borne de recharge via un mot de passe unique généré lors de la production. Vous trouverez de plus amples informations sur Azure IoT Hub ici : https://docs.microsoft.

  • Seite 12: Communication

    DHCP Port UDP 68 Le DHCP est utilisé sur le réseau local pour attribuer une adresse IP à ZAPTEC Pro et transmettre l’adresse IP au serveur DNS. Port UDP 53 ZAPTEC Pro utilise le DNS pour rechercher les adresses IP des noms de domaine utilisés pour communiquer avec ZAPTEC Portal.

  • Seite 13: Recommandations Wifi

    Réseau électrique Recommandations – Wi-Fi Point d’accès Wi-Fi – ZAPTEC Pro prend en charge les normes Wi-Fi b, g et n (2,4 GHz). Aujourd’hui, la plupart des routeurs prennent en charge les bandes de fréquence 2,4 GHz et 5 GHz. ZAPTEC Pro requiert une bande de fréquence 2,4 GHz.
  • Seite 14 Courant et PLC communication Passerelle WiFi Cette option réseau ne doit être utilisée qu’entre des bornes de recharge ZAPTEC Pro. Si des bornes de recharge ZAPTEC Pro sont configurées avec une solution de réseau partagé telle qu’un PLC-Wi-Fi, cela peut permettre à...

  • Seite 15: Recommandations Plc

    Pour les longs parcours de câble, nous vous recommandons d’installer le module PLC à proximité des bornes de recharge. ZAPTEC Pro utilise les phases L1 et N pour la communication PLC. Utilisez également L1 et N lors de l’installation du module PLC. Connexion : N + L1 + PE.

  • Seite 16: Die Installationsanleitung Enthält

    Der Installateur/Servicepartner ist immer die erste Anlaufstelle für den Support. Kontaktinformationen für den technischen Support von ZAPTEC finden Sie unter www.zaptec.com. Eine Bedienungsanleitung ist in der Verpackung von ZAPTEC Pro enthalten. Die neueste Version ist unter zaptec.com/support erhältlich. Die Versionsnummer steht auf der letzten Seite der Anleitung.

  • Seite 17: Planung Der Installation Und Vernetzung

    Max. 63A Sicherung In einigen Fällen ist es erforderlich, einen Wert für eine seriell angeschlossene Schutzvorrichtung auszuwählen, der unter dem physische Schutz des Ladesystems liegt. Dies ist im ZAPTEC Portal angegeben und dient als Begrenzung für den zulässigen Stromverbrauch des Ladesystems.

  • Seite 18: Internet- Und Netzwerkanforderungen

    Berechnung und Gestaltung der Anlageninfrastruktur verantwortlich, so dass sie den Anforderungen von NEK 400 entspricht. ZAPTEC empfiehlt immer die Installation der Ladestationen mit allen drei Phasen, sofern diese verfügbar sind. Dadurch wird sichergestellt, dass das Gleichgewicht zwischen Last und Phase dynamisch ist und die gesamte verfügbare Energie in der Anlage und zwischen den Ladestationen genutzt wird.

  • Seite 19: Kommunikation

    DHCP-Server angegebenen DNS-Server. UDP-port 123: no.pool.ntp.org Wenn die Echtzeituhr von ZAPTEC Pro falsch läuft, kann sich die Ladestation nicht mit dem ZAPTEC Portal authentifizieren. ZAPTEC Pro muss an einen NTP-Server angeschlossen werden, damit die interne Uhr aktualisiert werden kann. Diese Kommunikation erfolgt über den UDP-Port 123.

  • Seite 20: Empfehlungen Wlan

    Elektriciteitsnetwerk Empfehlungen – WLAN WLAN-Zugangspunkt – ZAPTEC Pro unterstützt WLAN-Typen b, g und n (2,4 GHz). Die meisten Router unterstützen heutzutage 2,4 und 5 GHz. ZAPTEC Pro benötigt 2,4 GHz. Installationsanforderungen: Die Positionierung des WLAN-Zugangspunkts kann sich entscheidend auf die Signalstärke und -leistung auswirken. Den Netzwerkpartner kontaktieren, um den besten Standort zu ermitteln.

  • Seite 21: Empfehlungen Sps

    ZAPTEC Pro-Ladestationen zwischen den verschiedenen SPS- Kommunikationsnetzen wechseln und somit eine instabile Netzwerkverbindung bewirken. Diese Netzwerkoption sollte nur selten benutzt werden. Idealerweise wird nur eine ZAPTEC Pro-Ladestation in der Anlage für diese Netzwerklösung aktiviert.
  • Seite 22 Le informazioni di contatto per il supporto tecnico di ZAPTEC sono reperibili su www.zaptec.com. In manuale d’uso è incluso nella confezione di ZAPTEC Pro. L’ultima versione è disponibile su zaptec.com/support. Il numero della versione di questo manuale è riportato nell’ultima pagina.

  • Seite 23: Pianificazione Dell'installazione E Della Connettività

    Il fusibile non deve superare 63 A. Il portale ZAPTEC consente un sistema che tenga conto delle limitazioni a tutti i livelli, ad esempio un fusibile non superiore a 125 A. Fusibile 125A per esempio Max. Fusibile 63A Max.

  • Seite 24: Requisiti Internet E Di Rete

    NEK 400. ZAPTEC raccomanda sempre l’installazione delle stazioni di ricarica con tutte e tre le fasi, ove disponibili. Questo garantisce che l’equilibrio tra carico e fase sia dinamico e consente di utilizzare tutta l’energia disponibile nell’installazione e tra le stazioni di ricarica.

  • Seite 25: Comunicazione

    DHCP Porta UDP 68 Il DHCP viene utilizzato sulla rete locale per assegnare un indirizzo IP a ZAPTEC Pro e fornirlo poi al server DNS. Porta UDP 53 ZAPTEC Pro utilizza il DNS per cercare gli indirizzi IP dei domini utilizzati per comunicare con il portale ZAPTEC.

  • Seite 26: Raccomandazioni, Wifi

    Rete elettrica Raccomandazioni – WiFi Punto di accesso WiFi – ZAPTEC Pro supporta i tipi di WiFi b, g ed n (2.4 GHz). La maggior parte dei router oggi supporta 2,4 e 5 GHz. ZAPTEC Pro ha bisogno di 2,4 GHz.

  • Seite 27: Raccomandazioni, Plc

    Gateway WiFi Questa opzione di rete deve essere utilizzata solamente tra le stazioni di ricarica ZAPTEC Pro. Se le stazioni di ricarica ZAPTEC Pro sono configurate con una soluzione di rete condivisa, ad esempio un punto di accesso PLC-WiFi, ciò potrebbe consentire ad altri dispositivi WiFi di utilizzare la stessa rete.
  • Seite 28 ZAPTEC Pro installatiehandleiding Deze installatiehandleiding bevat de benodigde informatie voor de veilige installatie en bediening van het laadstation. ZAPTEC raadt iedereen die onze producten installeert, deel te nemen aan een training voor ZAPTEC-laadsystemen De installateur/servicepartner is altijd het eerste aanspreekpunt voor ondersteuning.

  • Seite 29: Plannen Van De Installatie En Uw Netwerk

    Bij het gebruik van railsystemen met een hogere geleiding wordt bijvoorbeeld een zekering geïnstalleerd voor het laadstation. De zekering mag niet zwaarder zijn dan 63A. ZAPTEC portal staat een systeem toe dat rekening houdt met de beperkingen op elk niveau, zoals een zekering die niet zwaarder is dan 125A. 125A zekering...

  • Seite 30: Internet- En Netwerkvereisten

    Al het verkeer en de communicatie tussen de laadstations en de cloudoplossing is versleuteld. Alle volgende netwerkservices zijn nodig om ZAPTEC Pro in staat te stellen samen te werken met de ZAPTEC Portal. Alle genoemde poorten zijn uitgaande poorten en u dient ze te openen in actieve firewalls. ZAPTEC Pro linkt naar de benodigde services zonder inkomende poorten te openen, zelfs als ze zich achter een NAT bevinden.

  • Seite 31: Communicatie

    DHCP UDP-poort 68 DHCP wordt op het lokale netwerk gebruikt om een IP-adres toe te wijzen aan ZAPTEC Pro en het IP-adres aan de DNS-server te geven. UDP-poort 53 ZAPTEC Pro maakt gebruik van DNS-zoeken van de IP-adressen voor de domeinen die worden gebruikt om met de ZAPTEC Portal te communiceren.

  • Seite 32: Aanbevelingeni Wifi

    4G LTE-M. Elektriciteitsnetwerk Aanbevelingen – WiFi Wifi-toegangspunt – ZAPTEC Pro ondersteunt wifi-typen b, g en n (2,4 GHz). De meeste routers ondersteunen tegenwoordig 2,4 en 5 GHz. ZAPTEC Pro heeft 2,4 GHz nodig. Installatievereisten: De positionering van het wifi-toegangspunt kan een groot effect hebben op de signaalsterkte en -prestaties.

  • Seite 33: Aanbevelingen Plc

    Als onbevoegde personen het SSID- en netwerkwachtwoord hebben als is gebruikt voor het installeren van het ZAPTEC Pro-laadstation, kan dit leiden tot hogere 3G/4G- abonnementskosten, het verslechteren van de internetverbinding tussen laadstations en het instabiel worden van de internetverbinding, omdat het gegevensverkeer meer toeneemt dan was voorzien.
  • Seite 34 ZAPTEC Charger Zaptec Charger AS Richard Johnsensgate 4 4021 Stavanger, Norway...
