Inhaltszusammenfassung für ZAPTEC ZapCharger Pro

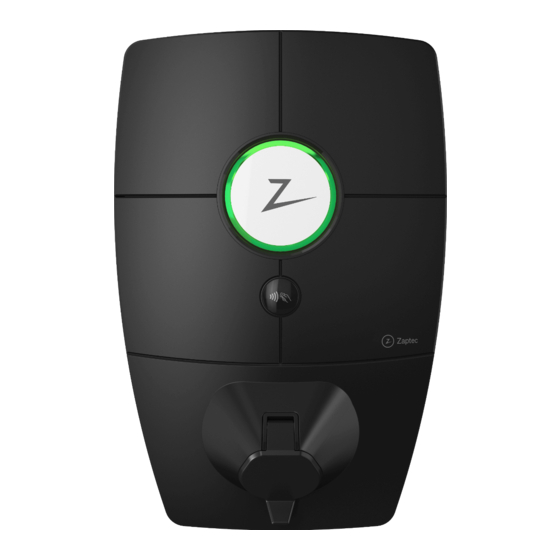

- Seite 1 ZapCharger Pro INSTALLATIONSHANDBUCH MANUEL D‘INSTALLATION MANUALE DI INSTALLAZIONE...
- Seite 3 Sie für die effektive Montage der Ladestationen und die Überprüfung der Installation benötigen. ZAPTEC empfiehlt unbedingt die Teilnahme des Installateurs an der ZapCharger Pro-Schulung, bevor er das ZapCharger- Ladesystem installiert. Der Installateur/Servicepartner ist immer Ihr erster Ansprechpartner bei Problemen mit der Installation.
-
Seite 4: Inhaltsverzeichnis
Dieses Installationshandbuch umfasst 1. Sicherheitshinweise 2. ZapCharger Pro – Beschreibung des Ladesystems 3. ZapCharger Pro – Technische Spezifikationen 4. Installationsplan und Netzanschluss Schaltkreise und Kapazität Internet und Netzwerkanforderungen Kommunikation ZapCharger Säulen ZapCharger Standard-Säule ZapCharger Premium-Säule 5. Installation Installation in der ZapCloud vorbereiten Der Installation weitere Ladestationen hinzufügen... -
Seite 5: Sicherheitshinweise
! Das Ladekabel darf nicht mit Verlängerungskabeln verwendet werden. ! Die Kontakte der Ladebuchse zum Anschliessen des Elektrofahrzeugs dürfen nicht berührt und keine Fremdkörper in die Kontakte eingeführt werden. ! Verwenden Sie zur Reinigung des ZapCharger Pro keinen Hochdruckwasserschlauch. Beachten Sie die Vorschriften des Kapitels Lagerung und Wartung. -
Seite 6: Zapcharger Pro - Beschreibung Des Ladesystems
2. ZapCharger Pro – Beschreibung des Ladesystems ZapCharger Pro ist ein sicheres und einfaches Ladesystem, um Ihr Fahrzeug effizient zu laden. Mehrere Ladestationen teilen sich die die verfügbare Ladeleistung. Das System ermöglicht den Anschluss von über 30 Ladestationen an einen einzigen Stromkreis und eine unbegrenzte Anzahl von Stromkreisen/Sicherungen. -
Seite 7: Zapcharger Pro - Technische Spezifikationen
Installation ausgegebene Bericht über den Verbrauch ermöglicht die Aufteilung der Kosten entsprechend des Verbrauchs. Diebstahlschutz Die Abdeckung des ZapCharger Pro kann nur mit einem Spezialtool geöffnet werden. Das Ladekabel kann an der Ladestation permanent verriegelt werden. Phasenausgleich Im Verbund mit weiteren identischen Ladestationen wählen die Ladestationen die am geringsten belastete Phase für eine... -
Seite 8: Installationsplan Und Netzanschluss
4. Installationsplan und Netzanschluss Schaltkreise und Kapazität Die maximal zulässige Absicherung an der Vorderseite des ZapCharger Pro beträgt 63A. Max. 63A Sicherung Max. 63A fuse Das Lastmanagementsystem ermöglicht eine hierarchische Schaltung, bei der die Einschränkungen auf jeder Ebene eingehalten werden. -
Seite 9: Internet Und Netzwerkanforderungen
ZapCharger Pro und ZapCloud. Der Ladezustand der Station wird an die ZapCloud gesendet und Steuerbefehle (z.B. Ladevorgang starten/stoppen) werden empfangen. Die Kommunikation wird mit TLS verschlüsselt, das Server-Zertifikat wird vom ZapCharger Pro geprüft, und der Server verifiziert das Ladegerät, wenn es sich mit einem einmaligen, während des Ladevorgangs festgelegten Passwort verbindet. -
Seite 10: Kommunikation
Empfehlungen – WLAN WLAN Access Point – Der ZapCharger Pro unterstützt WLAN vom Typ b, g und n auf 2,4 GHz. Heutzutage unterstützen zahlreiche Router 2,4 und 5 GHz. Stellen Sie sicher, dass 2,4 GHz gewählt wurde, damit der ZapCharger Pro eine Verbindung zum Netz herstellen kann. - Seite 11 Phasen hinweg zu kommunizieren. Der ZapCharger Pro verwendet die Phasen L1 und N für die PLC-Kommunikation. Verwenden Sie bei der Installation des PLC-Moduls die gleiche L1- und N-Phase und nicht den Phasenkoppler, da dies die Reichweite mindern würde. Anschluss: N + L1 + PE.
-
Seite 12: Zapcharger Säulen
Die ZapCharger Säule gibt es in zwei Ausführungen: als „Single“ und als „Twin“. Bei der Single-Ausführung können Sie eine ZapCharger Pro Ladestation pro Säule installieren. Für mehr Flexibilität haben Sie mit der Twin-Lösung die Möglichkeit, zwei ZapCharger Pro Ladestationen pro Säule zu integrieren. - Seite 13 Montage der Ladestation Die Rückplatte der Ladestation wird mit 4 Schrauben und 4 M4 Muttern an der Säule befestigt. Schaltbild Der Satz Anschlussklemmen besteht aus 5 Klemmblöcken, die wie unten gezeigt gekoppelt sind. Twin-Säule ZapCharger Pro ZapCharger Pro - Links - Rechts Strom Eingang...
-
Seite 14: Zapcharger Premium-Säule
ZapCharger Premium-Twin-Säule Die ZapCharger Premium-Säule ist eine hochwertige Säule, die für die einfache Montage von ZapCharger Pro Ladestationen im Aussenraum entwickelt wurde. Planen Sie Ihre Ladestation für Elektrofahrzeuge im modernen Design. Die Säule ist pulverbeschichtet und sie hat eine mattgraue Oberfläche und eine schwarze Frontabdeckung, die leicht abgenommen werden kann, um an den Anschlusskasten zu... - Seite 15 Die Rückplatte der Ladestation wird mit 4 Schrauben und 4 M4 Muttern an der Säule befestigt. Schaltbild Schliessen Sie den Anschlusskasten gemäss folgender Abb. an. Twin-Säule ZapCharger ZapCharger ZapCharger Pro ZapCharger Pro - Links - Rechts - Links - Rechts Anschlusskasten...
-
Seite 16: Installation
Serviceberechtigung zum Nutzerprofil hinzugefügt zu bekommen. Diese gewährt den Zugang, um neue Installationen hinzuzufügen. Verwenden Sie die Login-Daten für den Zugriff auf die Website https://portal.zaptec.com. Um der ZapCloud eine neue Installation hinzuzufügen, gehen Sie auf Installationen, Installation hinzufügen... -
Seite 17: Zapcharger Pro
ZapCharger Pro Im Lieferumfang enthalten: 1 Ladestation - ZM000438 1 Frontabdeckung - ZM000185 1 SmartKey - ZM000278 4 Kontermuttern - ZB100049 1 PIN Code – einmaliger Code für die Konfiguration des Geräts mit der ZapCharger-App. 1 Benutzerhandbuch - ZM000325 Im Lieferumfang der Rückplatte enthalten: 1 Rückplatte mit Anschlusskasten - ZM000438... -
Seite 18: Montage Der Rückplatte An Der Ladestation
Montage der Rückplatte an der Ladestation Wir empfehlen 90-130 cm über dem Boden. • An einem gut belüfteten Standort. • Vermeiden Sie Orte mit direkter Sonneneinstrahlung, da hohe Temperaturen im Geräteinnern die Ladeleistung begrenzen. • Installieren Sie den Kasten nicht in der Nähe von Wärmequellen oder in einem geschlossenen Gehäuse. •... -
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss Vier Anschlussvarianten sind möglich; diese hängen von den Phasen – dreiphasig oder einphasig – und davon ab, ob es sich um ein TN-Netz oder ein IT-Netz handelt, wie im Folgenden oder auf dem rückseitigen Typenschild beschrieben. 1. Um auf den Anschlusskasten zuzugreifen, lösen Sie die 4 Schrauben und öffnen Sie die Deckel. -
Seite 20: Dichtkonus
Dichtkonus Der Dichtkonus sollte in Richtung Anschlusskasten heruntergezogen und gänzlich nach unten gedrückt werden, um den Dichtkragen in die richtige Position zu bringen, wie unten dargestellt. Führen Sie eine Sichtprüfung durch, um die Dichtheit der Oberfläche zu überprüfen. Der Dichtkonus sollte in Dichte Oberfläche Richtung Anschlusskasten Dichtkonus... -
Seite 21: Montage Der Ladestation
Montage der Ladestation 1. Entfernen Sie den Aufkleber, der die Buchse am Anschlusskasten schützt, falls vorhanden. 2. Entfernen Sie die Frontabdeckung mit dem im Lieferumfang der Ladestation enthaltenen Spezialwerkzeug SmartKey*; ziehen Sie die Frontabdeckung ab. 3. Positionieren Sie die Ladestation an der Rückplatte und vergewissern Sie sich, dass die Ladestation vollen Kontakt mit der Rückplatte hat, es darf keinen Spielraum zwischen Ladestation und Rückplatte geben. -
Seite 22: Schalten Sie Das Gerät Ein
Schalten Sie das Gerät ein Vergewissern Sie sich, dass die Statusanzeige gelb leuchtet. Das bedeutet, dass das System startet und eine interne • Kontrolle durchführt. Vergewissern Sie sich, dass die Statusanzeige nach 2-3 Minuten von gelb auf grün wechselt. • Sollte die Statusanzeige eine andere Farbe anzeigen, finden Sie weitere Informationen im Kapitel Fehlerbehebung. -
Seite 23: Fehlerbehebung
Passwort wiederherstellen, indem Sie auf die Schaltfläche „Passwort vergessen“ klicken. Kein Zugriff auf die ZapCloud für neue Installationen Neue Installateure/Servicepartner müssen sich an den technischen Support ZAPTEC unter support@zaptec.com wenden, um die Erlaubnis zum Einrichten von Installationen zu erhalten. Ladestation ist nicht online PLC-Installation Überprüfen Sie, ob das Internet funktioniert, indem Sie Ihren Computer direkt mit dem Router/Switch verbinden. -
Seite 24: Überprüfen Sie Die Sicherungen In Der Ladestation
Die Statusanzeige leuchtet nicht grün, nachdem das Ladekabel abgezogen wurde: Überprüfen Sie die Sicherungen, wie • im Kapitel Sicherungen in der Ladestation prüfen beschrieben. Rot blinkendes Licht: Die Authentifizierung ist fehlgeschlagen – überprüfen Sie, ob Ihr RFID-Tag/Ihre Ladekarte mit Ihrem Nutzerprofil •... -
Seite 25: Lagerung Und Wartung
Der Installateur/Servicepartner ist immer Ihr erster Ansprechpartner bei Problemen mit der Installation. ZAPTEC empfiehlt unbedingt die Teilnahme des Installateurs an der ZapCharger Pro-Schulung, bevor er das ZapCharger Pro System installiert. Wenn ein Problem festgestellt wird, lesen Sie bitte das Kapitel Fehlerbehebung, bevor Sie uns unter zaptec.com/support... - Seite 27 ZAPTEC recommande fortement que l’installateur ait suivi le cours de formation sur le ZapCharger Pro avant l’installation du système de chargement ZapCharger. L'installateur/le partenaire de service est toujours la première adresse à...
- Seite 28 Le présent manuel d'installation comprend 1. Consignes de sécurité 2. Description du système ZapCharger Pro 3. Caractéristiques techniques du ZapCharger Pro 4. Plan d'installation et réseau Circuits d’installation et capacité Exigences internet et réseau Communication Colonnes ZapCharger Colonne ZapCharger Standard Colonne ZapCharger Premium 5.
-
Seite 29: Consignes De Sécurité
! Ne touchez pas les contacts à fiche du câble de chargement du véhicule électrique et n’y introduisez pas de corps étrangers. ! N’utilisez pas de tuyau à eau à haute pression pour nettoyer le ZapCharger Pro; cf. cha- pitre Stockage et maintenance. -
Seite 30: Description Du Système Zapcharger Pro
2. Description du système ZapCharger Pro ZapCharger Pro est un système de chargement qui vous permet de charger efficacement et sûrement votre véhicule. Plusieurs bornes de recharge se partagent la puissance de charge disponible. Le système permet de raccorder plus de 30 bornes de recharge à un seul câble d’alimentation et une quantité illimitée de câbles/fusibles. -
Seite 31: Caractéristiques Techniques Du Zapcharger Pro
3. Caractéristiques techniques Le ZapCharger Pro est une borne de recharge murale ou sur Répartition de phase colonne conforme à la norme IEC 61851-1, EVSE mode 3. Dans un système avec d’autres bornes de recharge identiques, les unités sélectionnent la phase la moins en Dimensions et poids charge pour le chargement monophasé... -
Seite 32: Plan D'installation Et Réseau
4. Plan d’installation et de réseau Circuits d’installation et capacité L’ampérage maximum du fusible d’installation autorisé en amont d’un ZapCharger Pro est de 63 A. Max. Fusible 63A Max. 63A fuse Le système d’équilibrage permet un circuit hiérarchique où les limitations sont respectées à chaque niveau. -
Seite 33: Exigences Internet Et Réseau
Pro et ZapCloud. L’état de charge de la borne est envoyé au ZapCloud, et les commandes (démarrage/arrêt du chargement) sont reçues. La communication est chiffrée via TLS, le certificat du serveur est vérifié par le ZapCharger Pro et le serveur vérifie la borne de recharge lorsqu’elle se connecte par le biais d’un mot de passe unique défini pendant la production. -
Seite 34: Communication
Recommandations - Wi-Fi Point d’accès Wi-Fi - le ZapCharger Pro prend en charge le type Wi-Fi b, g et n sur la bande 2,4 GHz. Aujourd’hui, de nombreux routeurs prennent en charge les bandes 2,4 et 5 GHz. Assurez-vous que la bande 2,4 GHz est activée de manière à... - Seite 35 Le ZapCharger Pro utilise les phases L1 et N pour la communication PLC. Utilisez les mêmes L1 et N quand vous installez le module PLC et non pas le coupleur de phase car ceci limite la portée. Connexion: N + L1 + PE.
-
Seite 36: Colonnes Zapcharger
Les colonnes ZapCharger existent en deux variantes, simple et double. Avec la variante simple, vous pouvez avoir une borne de recharge ZapCharger Pro par colonne; si vous souhaitez une plus grande flexibilité, la variante double vous permet de monter deux bornes de recharge ZapCharger Pro par colonne. - Seite 37 La plaque arrière de la borne de recharge est fixée à la colonne avec 4 vis et écrous M4. Schéma des connexions Le kit de bornes de connexion comprend 5 borniers couplés comme illustré ci-dessous. Colonne double ZapCharger Pro ZapCharger Pro - Gauche - Droite Sortie courant Entrée courant...
-
Seite 38: Colonne Zapcharger Premium
La colonne ZapCharger Premium est une colonne de grande qualité conçue pour un montage aisé des bornes de recharge ZapCharger Pro dans les espaces ouverts. Planifiez le chargement de votre véhicule électrique avec un système de belle allure. La colonne est laquée poudre avec une surface gris mat et un recouvrement frontal noir qui s’enlève rapidement pour accéder à... - Seite 39 La plaque arrière de la borne de recharge est fixée à la colonne avec 4 vis et écrous M4. Schéma des connexions Raccordez la boîte de connexion comme illustré ci-dessous. Colonne double ZapCharger ZapCharger - Droite - Gauche ZapCharger Pro ZapCharger Pro - Gauche - Droite Boîte de connexion Entrée courant Sortie courant Entrée courant (max.
-
Seite 40: Installation
5. Installation Préparation de l’installation dans ZapCloud Seuls les installateurs/partenaires de service ZAPTEC sont habilités à ajouter des installations dans la solution ZapCloud. Les nouveaux installateurs/partenaires de service doivent contacter l’assistance technique de ZAPTEC sous support@zaptec. pour obtenir manuellement une autorisation de service ajouté au profil d’utilisateur. Ceci leur autorise l’accès pour faire ajouter de nouvelles installations. -
Seite 41: Zapcharger Pro
ZapCharger Pro Inclus dans la boîte: 1 Borne de recharge - ZM000438 1 Couvercle frontal - ZM000185 1 Smartkey - ZM000278 4 Écrous de blocage - ZB100049 1 Code PIN unique pour la configuration de l’unité via l’application ZapCharger 1 Manuel de l’utilisateur - ZM000325 Inclus avec la plaque arrière:... -
Seite 42: Emplacement De La Borne De Recharge/Plaque Arrière
Emplacement de la borne de recharge/plaque arrière Nous recommandons une position à 90-130 cm du sol. • Une zone bien aérée. • Évitez l’installation dans les endroits directement exposés aux rayons du soleil, car une température élevée dans l’unité • risque de limiter la puissance de charge. N’installez pas la boîte près de sources de chaleur ou dans un boîtier fermé. -
Seite 43: Branchement Électrique
Branchement électrique Types de branchement sont possibles, suivant le mode triphasé ou monophasé, et s’il s’agit d’un réseau TN ou d’un réseau IT (voir illustration ci-dessous ou sur l’étiquette de la plaque arrière).. 1. Pour accéder à la boîte de connexion, dévissez les 4 vis pour ouvrir le couvercle. 2. -
Seite 44: Cône D'étanchéité
Cône d’étanchéité Le cône d’étanchéité doit être tiré vers le bas vers la boîte de connexion et complètement enfoncé pour amener la collerette d’étanchéité dans la bonne position (cf. illustration ci-dessous). Effectuez un contrôle visuel pour vérifier la bonne étanchéité de la surface. -
Seite 45: Montage De La Borne De Recharge
Montage de la borne de recharge 1. Retirez, le cas échéant, l’autocollant qui protège la prise sur la boîte de connexion. 2. Retirez le couvercle frontal avec l’outil spécial SmartKey* fourni avec la borne de recharge. 3. Posez la borne de recharge sur la plaque arrière et vérifiez que les deux éléments sont bien en contact; il ne doit pas y avoir d’interstice entre la borne de recharge et la plaque arrière. -
Seite 46: Mise Sous Tension De L'installation
Mise sous tension de l’installation Vérifiez que l’indicateur d’état s’allume en jaune, indiquant que le système démarre et effectue un contrôle interne. • Vérifiez que l’indicateur d’état passe du jaune au vert au bout de 2-3 minutes. • Si l’indicateur d’état affiche une autre couleur, cf. chapitre Dépannage pour plus amples informations. Activation de la borne de recharge Téléchargez l’application ZapCharger depuis App Store/Google Play. -
Seite 47: Dépannage
Restaurez le mot de passe en cloquant sur le bouton Mot de passe perdu. Pas d’accès pour créer de nouvelles installations dans ZapCloud Les nouveaux installateurs/partenaires de service doivent contacter l’assistance technique de ZAPTEC sous support@zaptec. com pour être autorisés à créer des installations. -
Seite 48: Contrôle Des Fusibles Dans La Borne De Recharge
Clignotant en rouge: Échec de l’authentification - vérifiez votre étiquette RFID/carte de chargement associée à votre profil d’utilisateur. • Vérifiez que votre profil utilisateur vous autorise à accéder à l’installation dans le ZapCloud de l’administrateur/du • propriétaire de l’installation. Si cela ne fonctionne pas, veuillez noter le numéro de série de votre borne de recharge et contacter le service d’assistance comme décrit au chapitre Assistance et réparation. -
Seite 49: Stockage Et Maintenance
L'installateur/le partenaire de service est toujours la première adresse à contacter en cas de problèmes avec l’installation. ZAPTEC recommande fortement que l’installateur ait suivi le cours de formation sur le ZapCharger Pro avant l’installation du système de chargement ZapCharger PRO. - Seite 51 ZAPTEC raccomanda all’installatore di frequentare un corso di formazione ZapCharger Pro prima di installare il sistema di ricarica ZapCharger. L’installatore/il partner di assistenza è sempre l’interlocutore prioritario a cui rivolgersi per ricevere assistenza in caso di problemi di installazione.
- Seite 52 Il presente manuale di installazione si articola nei seguenti capitoli: 1. Istruzioni di sicurezza 2. Descrizione del sistema ZapCharger Pro 3. Specifiche tecniche di ZapCharger Pro 4. Progettazione dell’impianto e della rete Circuiti e capacità dell’impianto Requisiti di internet e rete...
-
Seite 53: Istruzioni Di Sicurezza
! Non utilizzare cavi di prolunga con il cavo di ricarica. ! Non toccare i contatti della spina del cavo di ricarica del veicolo elettrico né introdurre corpi estranei al loro interno. ! Non utilizzare tubi flessibili dell’acqua pressurizzata per pulire ZapCharger Pro; attenersi al capitolo Magazzinaggio e manutenzione. -
Seite 54: Descrizione Del Sistema Zapcharger Pro
2. Descrizione del sistema ZapCharger Pro ZapCharger Pro è un sistema di ricarica che offre un modo semplice e sicuro per ricaricare in modo efficiente il proprio veicolo. Le stazioni di ricarica condividono la corrente di ricarica disponibile tra più stazioni di ricarica. -
Seite 55: Specifiche Tecniche Di Zapcharger Pro
3. Specifiche tecniche ZapCharger Pro è una stazione di ricarica installabile a Distribuzione di fase parete o a colonnina, funzionante in corrente alternata, In un sistema contenente altre stazioni di ricarica identiche, conforme alla normativa IEC 61851-1, EVSE Mode 3. -
Seite 56: Progettazione Dell'impianto E Della Rete
4. Progettazione dell’impianto e della rete Circuiti e capacità dell’impianto L’amperaggio massimo consentito per i fusibili dell’impianto a fronte di ZapCharger Pro è di 63A. Max. Fusibile 63A Max. 63A fuse Il sistema di bilanciamento consente un circuito gerarchico in cui i limiti vengono rispettati su ogni livello. -
Seite 57: Requisiti Di Internet E Rete
Un collegamento all’Azure IoT Hub, tramite MQTT attraverso TLS, serve da canale di comunicazione principale tra ZapCharger Pro e ZapCloud. Lo stato della stazione di ricarica viene trasmesso a ZapCloud e vengono ricevuti comandi di controllo (quali avvio/arresto della ricarica). La comunicazione è criptata tramite TLS, il certificato dei server viene verificato da ZapCharger Pro e il server verifica la stazione di ricarica quando si collega tramite un’unica password impostata al... -
Seite 58: Comunicazione
Raccomandazioni – WiFi Punto di accesso WiFi – ZapCharger Pro supporta il WiFi di tipo b, g e n su 2.4 GHz. Oggi molti router supportano 2.4 e 5 GHz. Assicurarsi che siano attivati 2.4 GHz in modo che ZapCharger Pro sia in grado di collegarsi alla rete. Selezionare i canali da 1 a 1 1 in fase di configurazione. - Seite 59 ZapCharger Pro utilizza fasi L1 e N per la comunicazione PLC. Utilizzare lo stesso L1 e lo stesso N quando si installa il modulo PLC e non utilizzare l’accoppiatore di fase poiché questo limita il campo. Collegamento: N + L1 + PE.
-
Seite 60: Colonnine Zapcharger
La colonnina ZapCharger è disponibile in due varianti: colonnina Singola e colonnina Doppia. In caso di colonnina Singola si ha una stazione di ricarica ZapCharger Pro per ogni colonnina; se si desidera maggiore flessibilità, la colonnina Doppia consente di montare due stazioni di ricarica ZapCharger Pro per colonnina. - Seite 61 La piastra posteriore della stazione di ricarica è attaccata alla colonnina mediante 4 viti e dadi M4. Schema di collegamento Il set di morsetti di connessione è composto da 5 morsettiere accoppiate come di seguito indicato. Colonnina Doppia ZapCharger Pro ZapCharger Pro - lato sinistro - lato destro...
-
Seite 62: Colonnina Zapcharger Premium
La colonnina ZapCharger Premium è una colonnina di alta qualità, progettata per il semplice montaggio delle stazioni di ricarica ZapCharger Pro in ambienti esterni. Consente di progettare con stile la postazione di ricarica della propria auto elettrica. La colonnina è verniciata a polvere con superficie in colore grigio opaco e il coperchio anteriore in colore nero, facilmente asportabile per accedere alla scatola di connessione. - Seite 63 La piastra posteriore della stazione di ricarica è attaccata alla colonnina mediante 4 viti e dadi M4. Schema di collegamento Collegare la scatola di connessione come di seguito illustrato. Colonnina Doppia ZapCharger ZapCharger - lato destro - lato sinistro ZapCharger Pro ZapCharger Pro - lato sinistro - lato destro Scatola di connessione Potenza in Potenza in...
-
Seite 64: Installazione
5. Installazione Preparazione all’installazione in ZapCloud Solo l’installatore/il partner di assistenza ZAPTEC dispongono di autorizzazione di accesso per aggiungere installazioni nella soluzione cloud ZapCloud. I nuovi installatori/partner di assistenza sono tenuti a contattare l’Assistenza Tecnica per richiedere l'aggiunta manuale del permesso di assistenza nel profilo utente. Ciò... -
Seite 65: Zapcharger Pro
ZapCharger Pro In dotazione nella confezione: 1 Stazione di ricarica - ZM000438 1 Coperchio anteriore - ZM000185 1 SmartKey - ZM000278 4 Dadi di bloccaggio - ZB100049 1 Codice PIN - Codice unico per la configurazione dell’unità tramite l’app di ZapCharger 1 Manuale d’uso - ZM000325... -
Seite 66: Posizionamento Della Stazione Di Ricarica/Piastra Posteriore
Posizionamento della stazione di ricarica/piastra posteriore Si raccomanda una altezza di 90-130 cm da terra. • Area perfettamente ventilata. • Evitare l’installazione in luoghi esposti a luce solare diretta, dato che la temperatura elevata all’interno dell’apparecchio • limita la potenza di carica. Non installare la scatola in prossimità... -
Seite 67: Collegamento Elettrico
Collegamento elettrico Esistono quattro possibili varianti di collegamento a seconda del collegamento trifase o monofase e a seconda che si tratti di una rete TN o una rete IT, come illustrato di seguito o sull’etichetta della piastra posteriore. 1. Per accedere alla scatola di connessione, allentare le 4 viti per aprire il coperchio. -
Seite 68: Cono Sigillante
Cono sigillante Il cono sigillante dovrebbe essere tirato verso la scatola di connessione e premuto completamente verso il basso per portare il cono sigillante nella posizione corretta come di seguito illustrato. Eseguire il controllo visivo per verificare che le superfici siano sigillate bene. -
Seite 69: Montaggio Della Stazione Di Ricarica
Montaggio della stazione di ricarica 1. Rimuovere l’adesivo che protegge i contatti sulla scatola di connessione, se presente. 2. Rimuovere il coperchio anteriore mediante l’apposito attrezzo SmartKey* in dotazione con la stazione di ricarica ed estrarre il coperchio anteriore. 3. Posizionare la stazione di ricarica sulla piastra posteriore e verificare che la stazione di ricarica sia completamente a contatto con la piastra posteriore;... -
Seite 70: Accensione Dell'alimentazione Elettrica Dell'impianto
Accensione dell’alimentazione elettrica dell’impianto Verificare che l’indicatore luminoso di stato si accenda in colore giallo, indicando che il sistema è in fase di accensione e • sta eseguendo un controllo interno. Verificare che l’indicatore di stato passi da giallo a verde dopo 2-3 minuti. •... -
Seite 71: Risoluzione Di Guasti
Ripristinare la password facendo clic sul pulsante Password dimenticata. Nessun accesso per effettuare nuove installazioni in ZapCloud I nuovi installatori/i partner di assistenza devono contattare l’Assistenza Tecnica di ZAPTEC all’indirizzo support@zaptec. com per ottenere l’autorizzazione alla creazione di installazioni. La stazione di ricarica non è online Installazioni PLC Confermare che Internet è... -
Seite 72: Controllo Dei Fusibili All'interno Della Stazione Di Ricarica
Spia luminosa rossa lampeggiante: Autenticazione non riuscita – verificare che l’etichetta RFID/la scheda di ricarica sia accoppiata al proprio profilo utente. • Verificare che il proprio profilo utente sia stato autorizzato ad accedere all’impianto in ZapCloud dall’amministratore/ • proprietario dell’impianto. Qualora il problema dovesse persistere, prendere nota del numero di serie riportato sulla stazione di ricarica e contattare il servizio assistenza come indicato al capitolo Supporto e riparazione. -
Seite 73: Magazzinaggio E Manutenzione
9. Supporto e riparazione L’installatore/il partner di assistenza è sempre l’interlocutore prioritario a cui rivolgersi per ricevere assistenza in caso di problemi di installazione. ZAPTEC raccomanda all’installatore di frequentare un corso di formazione ZapCharger Pro prima di installare il sistema ZapCharger. - Seite 76 ZAPTEC Charger Zaptec Charger AS Richard Johnsensgate 4 4021 Stavanger, Norwegen...
