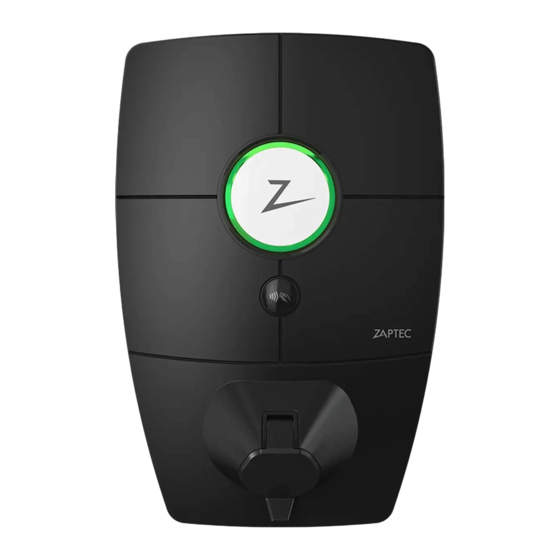

ZAPTEC Pro

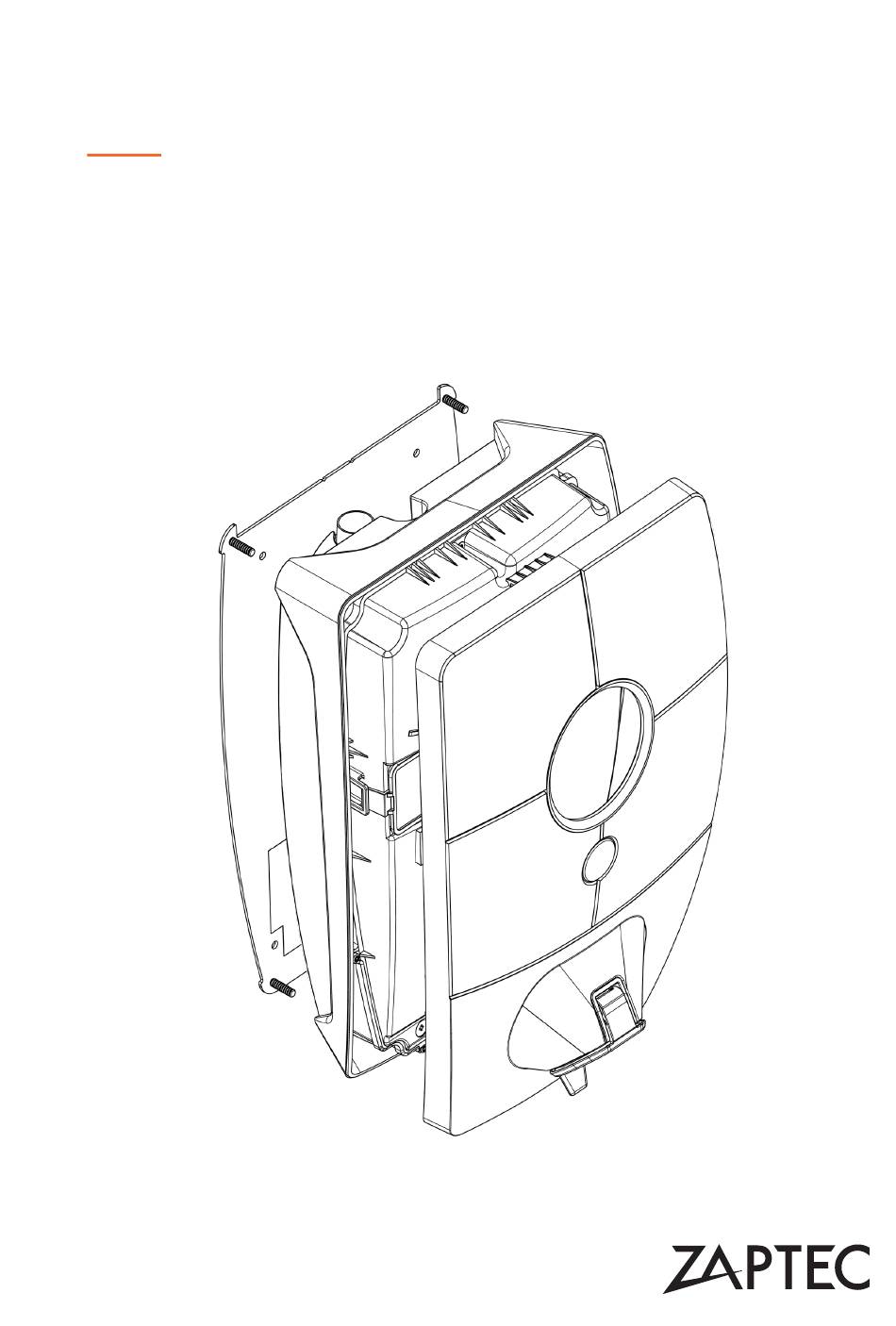

INSTALLATION MANUAL
MANUEL D'INSTALLATION
INSTALLATIONSHANDBUCH
MANUALE D'INSTALLAZIONE
INSTALLATIEHANDLEIDING

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZAPTEC Pro

Inhaltszusammenfassung für ZAPTEC Pro

  • Seite 1 ZAPTEC Pro INSTALLATION MANUAL MANUEL D’INSTALLATION INSTALLATIONSHANDBUCH MANUALE D’INSTALLAZIONE INSTALLATIEHANDLEIDING...

  • Seite 3: Inhaltsverzeichnis

    For contact details for ZAPTEC’s technical support, see www.zaptec.com. A user manual is included in the ZAPTEC Pro box. You will find the most recent version at zaptec.com/support. See the last page for the version number of the manual.

  • Seite 4: Safety Instructions

    ! Only use approved cabling for the installation. ! Do not insert foreign objects into the electric vehicle’s charging cable. ! Do not use high-pressure washers to clean the ZAPTEC Pro. Follow the instructions in the chapter on Storage and Maintenance.

  • Seite 5: Description Of The Zaptec Pro System

    2. Description of the ZAPTEC Pro system Future-proof and intelligent charging solution Unique scope for scaling with a single circuit and power cable Combines power electronics, built-in software which runs on the charging station and a cloud solution for configuration, Communication between the charging stations and the cloud monitoring and advanced algorithms.

  • Seite 6: Technical Specifications For Zaptec Pro

    123.1 Theft protection 218.5 258.2 The front cover of the ZAPTEC Pro can only be opened using a special tool. The charging cable can be locked permanently to the charging station. Load balancing Together with other ZAPTEC Pro charging stations, available power in the installation will be distributed automatically between the devices and phases.

  • Seite 7: Installation

    They will then be able to add new installations. Log on at https://portal.zaptec.com. If you wish to add a new ZAPTEC Portal installation, go to Installations and fill in the form shown below: Name: Give the installation a name.
  • Seite 8 Serial number, e.g. ZPR123456 The installation in the ZAPTEC Portal must represent the physical installation at the location. The ZAPTEC Portal installation is a virtual installation in order to balance load and phase algorithms in the charging system.
  • Seite 9 SmartKey – ZM000278 User manual – ZM000325 Front cover – ZM000185 Unique PIN code to configure the device in the ZAPTEC app Charging station – ZM000437 Supplied with the back plate Junction box Small sealing cone (10-16mm) – ZM000180 Dept.
  • Seite 10 Location of the charging station/back plate Avoid installing the charging station in areas which are exposed to direct sunlight. High temperatures in the device will reduce the charging rate. Well-ventilated area. Do not install the box close to heat sources or in a closed box. The back plate must be mounted on a flat surface.
  • Seite 11 Connect the cables transformer is installed in order to provide better protection in the future. This will mean that the neutral connection can Connect the cables in the junction box in accordance with be made in the fuse box rather than on each individual the electrical system at the location.
  • Seite 12 Good sealing surface Poor sealing surface Sealing cones Screw on the junction box cover Place the sealing cone over the cable entry in order to seal it Attach strain reliefs to both cables and the sealing cone properly. First seal the unused cable entry using the sealing before placing the cover on the junction box and screwing in cone supplied.

  • Seite 13: Insulation Test

    Insulation test Prior to fitting the charging station to the back plate, an insulation test must be carried out on all back plates. If this is done while the charging station is fitted, the overvoltage protection may be triggered and this will cause the test to fail. If a PLC communication module is used as a communication solution, this must be disconnected during the insulation test in order to avoid erroneous insulation results caused by the phase coupling function of the PLC communication module.
  • Seite 14 * To remove the front cover on a charging station mounted on a ZAPTEC Column, you must use a SmartKey Column (supplied with the column) in order to access the charging station.
  • Seite 15 See the chapter on troubleshooting for more information if the status indicator illuminates a different colour. Activate the charging station Download the ZAPTEC App from the App Store / Google Play. Register as a user • and log in. Stand close to the charging station you wish to configure.

  • Seite 16: Verify The Installation In The Zaptec Portal

    Inform the owner/owner group of the jointly owned property/installation that they • must register as a user in the ZAPTEC Portal before they can gain access to the installation. Go to Authorisations in the ZAPTEC Portal, Grant authorisation and add the user(s) •...

  • Seite 17: Troubleshooting

    4G not activated on the charging station. • Charging station is not Go into the ZAPTEC App. Check the 4G coverage indicator via the charging station settings. • online, 4G installation Make sure that the charging station is not covered by anything that may prevent it receiving a •...
  • Seite 18 Flashing red light Authentication failed – Check that the RFID tag/charging card is connected to your user profile. • Authentication failed – Check in the ZAPTEC Portal that your user has access to charge on the • charging station and/or installation concerned.

  • Seite 19: Storage And Maintenance

    * If the charging station is mounted on a ZAPTEC Column, you must use a SmartKey Column (supplied with the column) in order to access the charging station.
  • Seite 21 Pour obtenir les coordonnées de l’assistance technique ZAPTEC, consultez www.zaptec.com. Un manuel d’utilisation est inclus dans la boîte du ZAPTEC Pro. Vous trouverez la version la plus récente sur zaptec.com/support. Reportez-vous à la dernière page pour connaître le numéro de version du manuel.

  • Seite 22: Consignes De Sécurité

    ! Utilisez exclusivement le câblage approuvé pour l’installation. ! N’insérez pas de corps étrangers dans le câble de recharge du véhicule électrique. ! N’utilisez pas de nettoyeur haute pression pour nettoyer le ZAPTEC Pro. Suivez les instruc- tions du chapitre Stockage et maintenance.

  • Seite 23: Description Du Système Zaptec Pro

    2. Description du système ZAPTEC Pro Solution de charge intelligente et évolutive Une portée unique pour la mise à l’échelle avec un circuit simple et un câble d’alimentation Associe une électronique puissante, un logiciel intégré qui gère la station de recharge, une solution Cloud pour la...

  • Seite 24: Caractéristiques Techniques Du Zaptec Pro

    3. Caractéristiques techniques ZAPTEC Pro est une borne de recharge murale ou sur colonne ZAPTEC Pro. à courant alternatif, conforme à la norme CEI 61851-1, EVSE Équilibre de charge mode 3. Avec d’autres bornes de recharge ZAPTEC Pro, la puissance Dimensions et poids disponible dans l’installation sera distribuée automatiquement...

  • Seite 25: Installation

    Cloud ZAPTEC Portal. Les nouveaux techniciens d’installation / partenaires de service doivent contacter le support technique de ZAPTEC à l’adresse support@zaptec.com pour que l’agrément de service soit ajouté à leur profil utilisateur. Ce n’est qu’après qu’ils pourront ajouter de nouvelles installations.
  • Seite 26 Numéro de série, par exemple ZPR123456 L’installation sur le portail ZAPTEC doit représenter l’installation physique sur l’emplacement. L’installation sur le portail ZAPTEC est une installation virtuelle qui permet d’équilibrer les algorithmes de charge et de phase dans le système de recharge.
  • Seite 27 ZAPTEC Pro Dans la boîte SmartKey – ZM000278 Manuel d’utilisation – ZM000325 Capot avant – ZM000185 Code PIN unique pour configurer le périphérique sur Station de recharge – ZM000437 l’application ZAPTEC Fourni avec la plaque arrière et la boîtier de raccordement Petit cône d’étanchéité...
  • Seite 28 Emplacement de la station de recharge / de la plaque arrière Évitez d’installer la station de recharge dans des zones exposées à la lumière directe du soleil. Les températures élevées dans l’appareil réduisent la Zone bien ventilée. vitesse de charge. N’installez pas le boitier à...
  • Seite 29 Branchement des câbles dans le cas où un transformateur serait installé afin de fournir une meilleure protection à l’avenir. La connexion au neutre Branchez les câbles sur le boîtier de raccordement pourra ainsi être établie dans la boîte à fusibles plutôt que conformément au circuit électrique du lieu.
  • Seite 30 Bonne surface d’étanchéité Mauvaise surface d’étanchéité Cônes d’étanchéité Visser le capot du boîtier de raccordement Placez le cône d’étanchéité sur l’entrée du câble pour le Fixez les décharges de traction aux deux câbles et au sceller correctement. Commencez par sceller l’entrée de cône d’étanchéité...
  • Seite 31 Test d’isolation Avant de monter la station de recharge sur la plaque arrière, il est nécessaire d’effectuer un test sur toutes les plaques arrière. Si le test est effectué alors que la station de charge est installée, la protection contre les surtensions risque de se déclencher et de faire échouer le test.

  • Seite 32: Installation De La Station De Recharge

    * Pour retirer le capot avant d’une station de recharge montée sur une colonne ZAPTEC, il est nécessaire d’utiliser l’outil SmartKey Column (fournie avec la colonne) pour accéder à la station de recharge.
  • Seite 33 • recharge. Il est indiqué sur la boîte et le sac zippé ou, alternativement, vous pouvez également l’obtenir depuis le service de portail ZAPTEC sur le Cloud (une fois la station de recharge ajoutée à l’installation sur le portail ZAPTEC) Accédez aux paramètres et lancez une recherche des stations de recharge.
  • Seite 34 Vérifiez que toutes les stations de recharge ont été ajoutées à l’installation sur le portail ZAPTEC, comme décrit dans le chapitre Préparation de l’installation sur le portail ZAPTEC, afin de vous assurer que toutes les stations de recharge sont présentes. Tester les stations de recharge Testez le disjoncteur différentiel en utilisant un appareil de test équipé...

  • Seite 35: Dépannage

    5. Dépannage Les avertissements / messages d’erreur sont affichées sur le portail ou dans l’application ZAPTEC. Problème Solution Impossible de se Réinitialisez le mot de passe en cliquant sur le bouton de mot de passe oublié. connecter au portail ZAPTEC Impossible de créer de...
  • Seite 36 Couleur Signification AUCUN VOYANT La station de recharge n’a pas été activée sur le portail ZAPTEC, le circuit n’est pas alimenté en électricité, branchement incorrect ou défaillance du produit. Vérifiez la protection série dans l’armoire de distribution. Pas de mise à jour lors de la recharge.

  • Seite 37: Stockage Et Maintenance

    à l’étape 2 et réencliquetez le cache. * Si la station de recharge est montée sur une colonne ZAPTEC Column, il est nécessaire d’utiliser l’outil SmartKey Column (fourni avec la colonne) pour y accéder. 6. Stockage et maintenance Le produit doit être stocké...
  • Seite 39 Dieses Installationshandbuch enthält die Informationen, die zur sicheren Installation und Steuerung der Ladestation erforderlich sind. ZAPTEC empfiehlt, dass jeder, der unsere Produkte installiert, eine Schulung für ZAPTEC-Ladesysteme absolviert. Der Montagetechniker/Servicepartner ist immer der erste Ansprechpartner für den Support. Die Kontaktdaten des technischen Supports von ZAPTEC finden Sie unter www.zaptec.com.

  • Seite 40: Sicherheitshinweise

    ! Verwenden Sie für die Installation nur zugelassene Kabel. ! Stecken Sie keine Fremdkörper in das Ladekabel des Elektrofahrzeugs. ! Verwenden Sie keine Hochdruckreiniger zum Reinigen des ZAPTEC Pro. Befolgen Sie die Anweisungen im Kapitel zur Lagerung und Wartung. ! Installieren Sie das Produkt nicht an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist.

  • Seite 41: Beschreibung Des Zaptec Pro-Systems

    Ladestationen mit bis zu 22 kW. 199 kWh Sicherheit nach höchsten Standards Fairness bei der Nutzung durch RFID oder die ZAPTEC App In die Ladestation sind ein Typ-2-Anschluss, Ein eingebauter Stromzähler liefert genaue der über einen längeren Zeitraum hohe Lasten bewältigt,...

  • Seite 42: Technische Daten Des Zaptec Pro

    Ladestecker abgezogen wird. Fahrzeugbatterie und Temperaturerhöhungen an der Ladestation eingeschränkt sein. Integriertes eMeter MID-geprüft und kalibriert. Diebstahlschutz Die Frontabdeckung des ZAPTEC Pro lässt sich nur mit 123.1 einem Spezialwerkzeug öffnen. Das Ladekabel kann mit der 258.2 218.5 Ladestation dauerhaft verriegelt werden.

  • Seite 43: Installation

    Laden verwenden kann. Dies kann ein digitales Budget oder der Wert des physischen Überlastschutzes oder des Netzschalters sein. Befindet sich die Ladestation in einem separaten Stromkreis, muss der maximale Strom pro Phase normalerweise auf die Nennleistung des Schutzschalters festgelegt werden.
  • Seite 44 Ladestationen zur Anlage hinzufügen Nachdem Sie die Anlage im ZAPTEC Portal erstellt haben, legen Sie entsprechend der elektrischen Anlage am Standort Stromkreise an. Die Ladestationen müssen dann den zugehörigen Stromkreisen hinzugefügt werden. Geben Sie die Seriennummer (ZPRxxxxxx) und den Namen jeder Ladestation ein. Der Name sollte der Eigentümer der Ladestation, die Wohnungsnummer, die Parkplatznummer oder eine andere physische Kennzeichnung für...
  • Seite 45 ZAPTEC Pro Im Lieferumfang SmartKey – ZM000278 Benutzerhandbuch – ZM000325 Frontabdeckung – ZM000185 Eindeutiger PIN-Code zur Konfiguration des Geräts in der Ladestation – ZM000437 ZAPTEC-App Im Lieferumfang der Rückwand Anschlussdose Kleiner Dichtkonus (10–16 mm) – ZM000180 Dept. Technical reference Created by...

  • Seite 46: Position Der Ladestation/Rückwand

    Position der Ladestation/Rückwand Stellen Sie die Ladestation nicht an Orten auf, die direkter Sonneneinstrahlung ausgesetzt sind. Hohe Temperaturen im Gerät verringern die Laderate. Gut belüfteter Bereich Montieren Sie den Kasten nicht in der Nähe von Wärmequellen oder in einem geschlossenen Kasten. Die Rückwand muss auf einer ebenen Fläche montiert werden.
  • Seite 47 Anschließen der Kabel Wenn Sie das System in einem Dreiphasen-IT-Netzwerk Schließen Sie die Kabel entsprechend der elektrischen Anlage installieren, empfehlen wir bei Installation eines Transformators die Verwendung eines vor Ort an der Anschlussdose an. Siehe die Abbildung unten. Die Klemmleisten müssen auf ein Drehmoment von 5 Nm vieradrigen Kabels, um künftig einen besseren Schutz angezogen werden.
  • Seite 48 Gute Dichtfläche Schlechte Dichtfläche oder Dichtkonus Anschrauben der Anschlussdosenabdeckung Bringen Sie den Dichtkonus über der Kabeleinführung Bringen Sie an beiden Kabeln und am Dichtkonus an, um sie richtig abzudichten. Verschließen Sie zunächst Zugentlastungen an, bevor Sie die Abdeckung auf die nicht benutzte Kabeleinführung mit dem mitgelieferten die Anschlussdose platzieren und die vier Schrauben Dichtkonus.
  • Seite 49 Isolationstest Vor dem Anbringen der Ladestation an der Rückwand muss ein Isolationstest an allen Rückwänden durchgeführt werden. Geschieht dies bei eingebauter Ladestation, kann der Überspannungsschutz ausgelöst werden, wodurch dieser Test fehlschlägt. Wenn ein SPS-Kommunikationsmodul als Kommunikationslösung verwendet wird, muss es während des Isolationstests abgeklemmt werden, um fehlerhafte Isolationsergebnisse, die durch die Phasenkopplungsfunktion des SPS-Kommunikationsmoduls verursacht werden, zu vermeiden.

  • Seite 50: Installieren Der Ladestation

    Entfernen Sie die vordere Abdeckung mit dem im Lieferumfang der Ladestation enthaltenen SmartKey*-Spezialwerkzeug und nehmen Sie die vordere Abdeckung ab. * Um die vordere Abdeckung einer auf einer ZAPTEC- Säule montierten Ladestation zu entfernen, müssen Sie ein SmartKey Column-Werkzeug (im Lieferumfang der Säule enthalten) verwenden, um auf die Ladestation...

  • Seite 51: Einschalten Der Stromversorgung Der Anlage

    Sollte die Statusanzeige eine andere Farbe anzeigen, finden Sie weitere Informationen im Kapitel Fehlerbehebung. Aktivieren der Ladestation Laden Sie die ZAPTEC App aus dem App Store/von Google Play herunter. • Registrieren Sie sich als Benutzer und melden Sie sich an Stellen Sie sich dicht neben die Ladestation, die Sie konfigurieren möchten.

  • Seite 52: Überprüfen Der Anlage Im Zaptec Portal

    • Berechtigung und fügen Sie die Benutzer hinzu, welche die Anlage als Eigentümer verwalten sollen. Sie sind nur sichtbar, wenn sie ein Benutzerprofil im ZAPTEC Portal registriert haben. Zeigen Sie dem Eigentümer das ZAPTEC Portal-Dashboard und geben Sie eine kurze •...

  • Seite 53: Fehlerbehebung

    Support von ZAPTEC wenden, um die Autorisierung zum Erstellen von Anlagen zu Portal nicht möglich erhalten. Die Ladestation ist Loggen Sie sich in die ZAPTEC App ein. Überprüfen Sie die 4G-Abdeckungsanzeige über die • nicht online Einstellungen der Ladestation.
  • Seite 54 Farbe Bedeutung LEUCHTET NICHT Die Ladestation wurde im ZAPTEC Portal nicht aktiviert, kein Strom vom Stromkreis, falscher Anschluss oder Produktfehler. Überprüfen Sie den Serienschutz im Verteilerschrank. Keine Aktualisierung während des Ladevorgangs. LILA Stellen Sie sicher, dass das Ladekabel richtig an der Ladestation angeschlossen wurde.

  • Seite 55: Überprüfen Der Sicherungen In Der Ladestation

    Der Montagetechniker/Servicepartner ist bei Problemen mit der Anlage immer der erste Ansprechpartner. ZAPTEC empfiehlt dringend, dass Montagetechniker den Händlerkurs für ZAPTEC Pro absolvieren, bevor sie ein ZAPTEC Pro-System installieren. Bei Problemen lesen Sie sich bitte zunächst das Kapitel zur Fehlerbehebung durch, bevor Sie sich über zaptec.com/support an uns wenden.
  • Seite 57 Per i contatti dell’assistenza di ZAPTEC, visitare il sito www.zaptec.com. Al box ZAPTEC Pro è allegato un manuale per l’utente. La versione più recente è disponibile sul sito zaptec.com/support. Si rimanda all’ultima pagina per conoscere il numero della versione del manuale.

  • Seite 58: Istruzioni Per La Sicurezza

    ! Utilizzare esclusivamente il cablaggio approvato per l’installazione. ! Non inserire oggetti estranei nel cavo di ricarica del veicolo elettrico. ! Non utilizzare sistemi di pulizia ad alta pressione per la pulizia di ZAPTEC Pro. Rispettare le istruzioni riportate nella sezione Stoccaggio e manutenzione.

  • Seite 59: Descrizione Del Sistema Zaptec Pro

    63 A*. Carica fino a 22kW su tutte le stazioni di ricarica. 199 kWh Conformità ai massimi standard di sicurezza Semplice utilizzo tramite tessera RFID o app ZAPTEC Nella stazione di ricarica sono integrati una porta di tipo 2 Un misuratore di elettricità integrato, che può essere...

  • Seite 60: Caratteristiche Tecniche Di Zaptec Pro

    3. Caratteristiche tecniche ZAPTEC Pro è una stazione di ricarica installabile a parete automaticamente tra i dispositivi e le fasi. o a colonnina, funzionante in corrente alternata, conforme Interfaccia di comunicazione e collegamento al cloud/rete alla normativa IEC 61851-1, EVSE Mode 3.

  • Seite 61: Installazione

    A quel punto, potranno aggiungere nuove installazioni. Accedere al sito https://portal.zaptec.com. Qualora si desideri aggiungere una nuova installazione al portale ZAPTEC, si rimanda alla voce Installazioni e compilare il seguente modulo: Nome: assegnare un nome all’installazione.
  • Seite 62 Quando online, le stazioni di ricarica si illuminano di colore verde. Numero di serie, ad es. ZPR123456 L’installazione nel portale ZAPTEC deve rappresentare l’installazione fisica sul posto. L’installazione nel portale ZAPTEC è un’installazione virtuale in grado di equilibrare carico e algoritmi di fase nel sistema di ricarica.
  • Seite 63 ZAPTEC Pro Contenuto della scatola SmartKey – ZM000278 Manuale per l’utente Coperchio anteriore – ZM000325 – ZM000185 Codice PIN unico per la configurazione del dispositivo Stazione di ricarica nell’app ZAPTEC – ZM000437 Fornito con la piastra posteriore Scatola di derivazione Cono di tenuta piccolo (10-16 mm) –...
  • Seite 64 Posizione della stazione di ricarica/piastra posteriore Evitare l’installazione della stazione di ricarica in zone esposte alla luce solare diretta. Il raggiungimento di temperature elevate nel dispositivo rallenta Zona ben ventilata. la velocità di ricarica. Non installare la scatola in prossimità di fonti di calore o in un involucro chiuso.
  • Seite 65 Collegamento dei cavi Se si installa il sistema su una rete IT trifase, raccomandiamo di utilizzare un cavo quadripolare qualora sia installato Collegare i cavi nella scatola di derivazione in conformità un trasformatore per garantire una migliore protezione in all’impianto elettrico del posto. Vedere l’illustrazione futuro.
  • Seite 66 Superficie di tenuta buona Superficie di tenuta non buona Coni di tenuta Avvitamento del coperchio della scatola di derivazione Posizionare il cono di tenuta sull’ingresso del cavo per Collegare i pressacavo a entrambi i cavi e il cono di sigillarlo correttamente. Sigillare prima l’ingresso del cavo tenuta prima di posizionare il coperchio sulla scatola di non utilizzato con il cono di tenuta fornito in dotazione.

  • Seite 67: Prova Di Isolamento

    Prova di isolamento Prima di montare la stazione di ricarica sulla piastra posteriore, è necessario eseguire una prova di isolamento su tutte le piastre posteriori. Se si esegue la prova durante il montaggio della stazione di ricarica, potrebbe scattare la protezione da sovratensione, con conseguente mancato superamento della prova.

  • Seite 68: Installazione Della Stazione Di Ricarica

    SmartKey* fornito in dotazione con la stazione di ricarica, quindi staccare il coperchio. * Per rimuovere il coperchio anteriore su una stazione di ricarica montata su una colonna ZAPTEC, è necessario utilizzare lo strumento SmartKey Column (fornito in dotazione con la colonna) per accedere alla stazione di ricarica.
  • Seite 69 • Il codice viene riportato sul box o sulla borsa con cerniera oppure, in alternativa, può essere richiesto al servizio Cloud del portale ZAPTEC (dopo aver aggiunto la stazione di ricarica all’installazione nel portale ZAPTEC) Andare in Impostazioni e cercare le stazioni di ricarica. Accertarsi di essere collegati •...
  • Seite 70 Queste voci sono visibili solo se è stato registrato un profilo utente sul portale ZAPTEC. Mostrare il pannello di controllo del portale ZAPTEC al proprietario e presentare • brevemente le funzioni.

  • Seite 71: Risoluzione Dei Problemi

    ZAPTEC all’indirizzo support@zaptec.com per ottenere l’autorizzazione per creare le portale ZAPTEC installazioni. La stazione di Accedere alla app ZAPTEC. Verificare l’indicatore di copertura 4G tramite le impostazioni della • ricarica non è online, stazione di ricarica. installazione 4G Assicurarsi che la stazione di ricarica non sia coperta da elementi che potrebbero impedire la •...
  • Seite 72 Colore Significato NESSUNA LUCE La stazione di ricarica non è stata attivata nel portale ZAPTEC, nessuna alimentazione dal relativo circuito, collegamento scorretto o guasto al prodotto. Controllare la protezione seriale nell’armadietto di distribuzione. Non aggiornato durante la ricarica. VIOLA Controllare di aver inserito correttamente il cavo di ricarica nella stazione di ricarica.

  • Seite 73: Stoccaggio E Manutenzione

    * Se la stazione di ricarica è montata su una colonna ZAPTEC, è necessario utilizzare lo strumento SmartKey Column (fornito in dotazione con la colonna) per accedere alla stazione di ricarica. 6. Stoccaggio e manutenzione Conservare il prodotto in un luogo asciutto a una temperatura stabile.
  • Seite 75 De installatiemonteur/servicepartner is altijd het eerste aanspreekpunt voor support. U vindt de contactgegevens voor de technische support van ZAPTEC op www.zaptec.com. In de doos van de ZAPTEC Pro box vindt u een gebruikershandleiding. U vindt de meest recente versie op zaptec.com/support.

  • Seite 76: Veiligheidsinstructies

    ! Gebruik alleen goedgekeurde bekabeling voor de installatie ! Steek geen vreemde voorwerpen in de laadkabel van het elektrische voertuig. ! Reinig de ZAPTEC Pro niet met hogedrukspuiten. Volg de instructies in het hoofdstuk over Opslag en onderhoud op ! Installeer de apparatuur niet op een locatie die is blootgesteld aan direct zonlicht.

  • Seite 77: Beschrijving Van Het Zaptec Pro-Systeem

    één dag, via een enkele 63A*-zekering. Laden tot 22 kW op alle laadstations. 199 kWh Veiligheid volgens de meest stringente normen Precies afgemeten gebruik via RFID of ZAPTEC App Type 2-poort geschikt voor hoge belastingen gedurende Een ingebouwde elektriciteitsmeter meet de lange tijd, geïntegreerde zekeringen, elektronische...

  • Seite 78: Technische Specificaties Voor Zaptec Pro

    3. Technische specificaties De ZAPTEC Pro is een oplaadstation voor wisselstroom met wand- of kolombevestiging in overeenstemming met IEC Communicatie-interface en cloudverbinding/netwerk 61851-1, EVSE mode 3. 4G LTE-M1 (abonnement vereist) Wifi 2,4 GHz, IEEE 802,1 1 b/g/n (kanalen 1-1 1) Afmetingen en gewicht Powerline PLC –...

  • Seite 79: Installatie

    Vervolgens kunnen ze nieuwe installaties toevoegen. Meld u aan bij https://portal.zaptec.com. Ga als u een nieuwe ZAPTEC Portal- installatie wilt toevoegen naar Installaties en vul het formulier hieronder in Naam: Geef de installatie een naam.
  • Seite 80 Oplaadstations lichten groen op als ze online zijn. Serienummer, bijv. ZPR123456 De installatie in het ZAPTEC Portal moet de fysieke installatie op de locatie weergeven. De installatie in het ZAPTEC Portal is een virtuele installatie voor het balanceren van belastings- en fase-algoritmen in het laadsysteem.
  • Seite 81 SmartKey – ZM000278 Gebruikershandleiding – ZM000325 Voorplaat – ZM000185 Unieke pincode voor configureren van het apparaat Oplaadstation – ZM000437 in de ZAPTEC App Meegeleverd met de montageplaat Aansluitdoos Montageplaat met aansluitdoos – ZM000438 Dept. Technical reference Created by Approved by Fredrik Ostrem 01.08.2017...
  • Seite 82 Locatie van laadstation/montageplaat Installeer het laadstation bij voorkeur niet op locaties waar het wordt blootgesteld aan direct zonlicht. Bij hoge Goed geventileerde temperaturen in het apparaat omgeving. neemt de laadsnelheid af. Installeer de doos niet nabij hittebronnen of in een gesloten Monteer de montageplaat kast.
  • Seite 83 De kabels aansluiten vieraderige bekabeling te gebruiken als er een transformator wordt geïnstalleerd voor een betere bescherming in de Sluit de kabels in de aansluitdoos aan in overeenstemming toekomst. Dit betekent dat de neutrale aansluiting niet op met het elektrisch systeem op de locatie. Zie de afbeelding elk afzonderlijk laadpunt maar in de zekeringhouder kan hieronder.
  • Seite 84 Goed afdichtvlak Slecht afdichtvlak Afdichtconussen Het deksel van de aansluitdoos erop schroeven Het deksel van de aansluitdoos erop schroevenBreng Plaats de afdichtconus over de kabelinvoer om deze goed trekontlastingen aan op de kabels en de afdichtconus af te dichten. Dicht eerst de ongebruikte kabelinvoer met voordat u het deksel op de aansluitdoos aanbrengt en de behulp van de meegeleverde afdichtconus af.
  • Seite 85 Isolatietest Voordat het laadstation op de montageplaat wordt geplaatst, moet een installatietest worden uitgevoerd op alle montageplaten. Als dit wordt gedaan terwijl het laadstation wordt geplaatst, kan de overspanningsbeveiliging worden getriggerd en de test zal dan mislukken. Als een PLC-communicatiemodule wordt gebruikt als communicatieoplossing, moet deze tijdens de isolatietest worden ontkoppeld om foutieve isolatieresultaten veroorzaakt door de fasekoppelingsfunctie van de PLC-communicatiemodule te voorkomen.
  • Seite 86 * Voor het verwijderen van de voorplaat op een laadstation op een ZAPTEC Column moet u een SmartKey Column (bij de zuil meegeleverd) gebruiken om bij het laadstation te kunnen komen.
  • Seite 87 Voer uw pincode in. Deze is uniek voor elk laadstation. De code staat vermeld op de • doos en de zak met rits of kan eventueel worden opgevraagd via de ZAPTEC Portal- cloudservice (nadat het laadstation is toegevoegd aan de installatie in het ZAPTEC Portal) Ga naar Instellingen en zoek naar laadstations.
  • Seite 88 De installatie in het ZAPTEC Portal verifiëren Controleer of alle laadstations zijn toegevoegd aan de installatie in het ZAPTEC Portal, zoals beschreven in het hoofdstuk ‘De installatie in het ZAPTEC Portal voorbereiden’ om na te gaan of alle laadstations aanwezig zijn.

  • Seite 89: Storingzoeken

    ZAPTEC Portal / ZAPTEC App. Kan geen nieuwe Nieuwe installatiemonteurs/servicepartners moeten contact opnemen met de technische support installaties in het van ZAPTEC via support@zaptec.com om bevoegdheden voor het aanmaken van installaties te ZAPTEC Portal krijgen. aanmaken Laadstation is niet Open de ZAPTEC-app.
  • Seite 90 Knipperend rood lampje ROOD Verificatie mislukt – Controleer of de RFID-tag/laadkaart is verbonden aan uw gebruikersprofiel. • Verificatie mislukt – Controleer in het ZAPTEC Portal of uw gebruiker bevoegd is voor laden op • het/de betreffende laadstation en/of installatie. Ononderbroken rood lampje Ontkoppel de laadkabel.

  • Seite 91: Opslag En Onderhoud

    * Als het laadstation op een ZAPTEC Column is gemonteerd, moet u een SmartKey Column (bij de zuil meegeleverd) gebruiken om bij het laadstation te kunnen komen. 6. Opslag en onderhoud Sla het product op een droge locatie met een stabiele temperatuur op.
  • Seite 92 ZAPTEC Charger Zaptec Charger AS Richard Johnsensgate 4 4021 Stavanger, Norway...
