Die Durchflussmodule
Alle Produkte basieren auf demselben Modul, dem Flow-X/M. Ein
Modul führt eine oder mehrere Gas- oder Flüssigkeitszählerläufe
durch und verfügt über eigene Anzeige- und
Navigationsschaltflächen, um die Werte zu überprüfen und bei
Bedarf Parameter zu ändern.

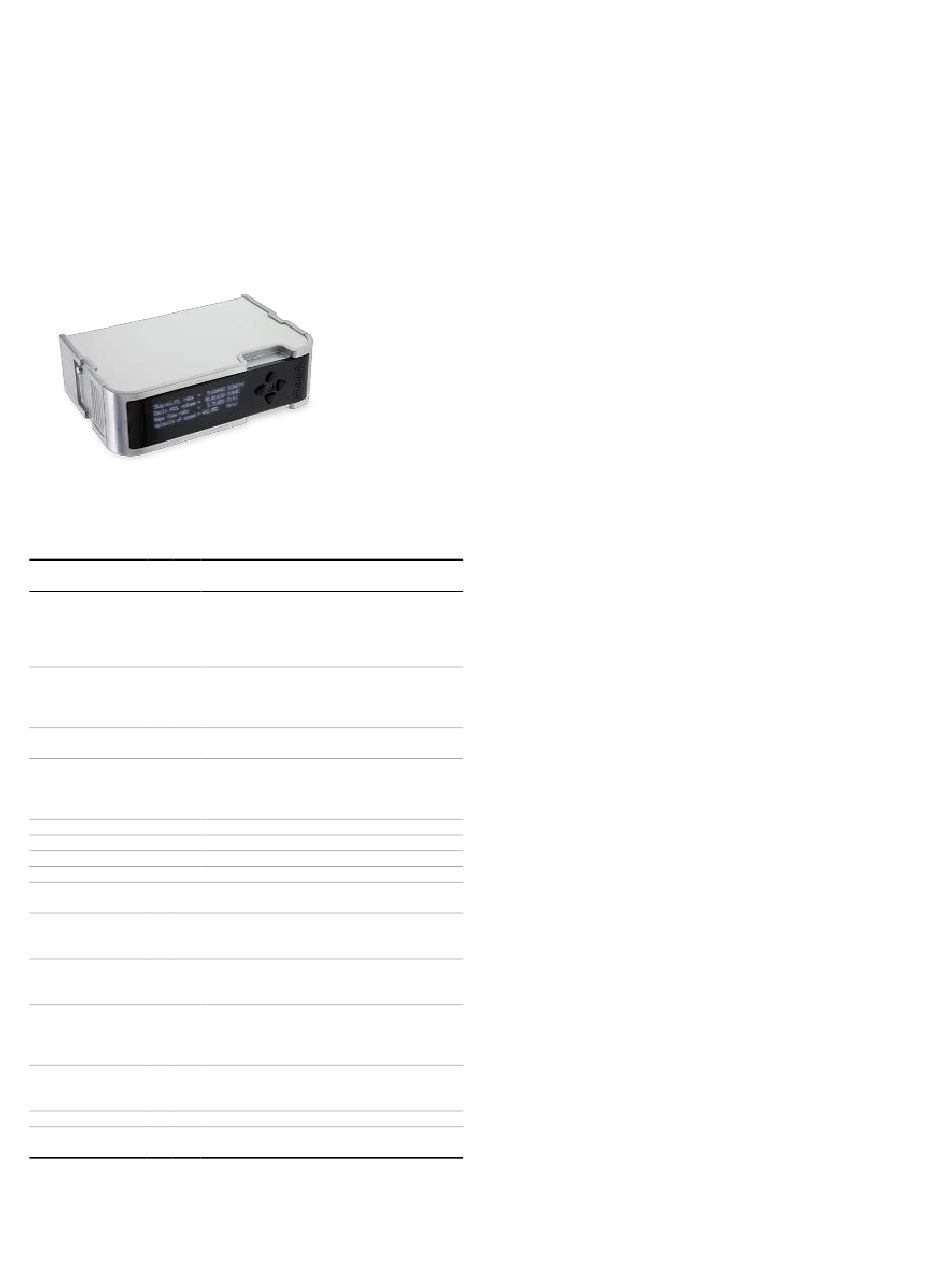

Abbildung 2-1 Flow-X/M-Modul
Ein Einzelmodul verfügt über folgende E/A-Funktionen:
Signaltyp
v1
v2
Beschreibung
3
3
Nr
Nr
1
1
Analogeingang
6
6
Analoger Messumformereingang, hohe
Genauigkeit
4-20mA, 0-20mA, 0-5V, 1-5V
Eingänge sind vollständig potenzialfrei
(optisch isoliert)
1
1
HART-Eingang
4
4
Unabhängige HART-Schleifeneingänge über
den 4-20mA-Signalen (Analogeingänge)
Die Unterstützung umfasst Multidrop für jede
Messumformerschleife
4-adrige PRT-
2
2
PT-100-Eingänge mit hoher Genauigkeit
Eingänge
2
2
Impulseingänge
1
4
Einzelner oder doppelter
Hochgeschwindigkeitsimpulseingang.
Frequenzbereich 0-5kHz (Doppelimpuls) oder
0-10kHz (Einzelimpuls)
2
2
Dichte
4
4
Eingang für Zeiträume, 100μs - 5000μs.
2
2
Digitaleingänge
16
16
Digitale Statuseingänge
2
2
Digitalausgänge
16
16
Digitalausgang, Open Collector
2
2
Impulsausgänge
4
4
Open Collector, max. 100 Hz
2
2
Frequenzausgänge 4
4
Open Collector, max. 10 kHz (nur für Flow-
X/C-Gerätetypen verfügbar)
2
2
Sphärendetektor-
4
4
Unterstützt Konfigurationsmodi mit 1, 2 und 4
Eingänge
Detektoren, 0,5ms
Aktualisierungserkennungsrate
Analogausgänge
4
4
Analogausgang für Durchflussregelung,
Druckregelung 4-20mA, Ausgänge
potenzialfrei.
2
2
Prüfgerätausgänge 1
1
Impulsausgang zum Prüfen von
Anwendungen
Der Ausgang repräsentiert das korrigierte
Impulssignal
Seriell
2
2
Serieller RS485/RS232-Eingang für
Ultraschallzähler, Drucker oder generische
Geräte, 115kb
Ethernet
2
2
RJ45-Ethernet-Schnittstelle, TCP/IP
Energieversorgung 2
2
Extern, 20 - 32 VDC, Nennspannung 24 VDC,
mit redundanten Verbindungen
1
Die maximale Anzahl von Analogeingängen plus Hart-Eingängen beträgt 6
2
Für diese Funktionen stehen insgesamt 16 Ein- und Ausgänge zur Verfügung
3
Hardware-Version 1 oder Version 2 des Flow-X.
Tabelle 2-1 Zusammenfassung der Ein- und Ausgänge des Flow-X/M
