1 6
S P I R I T
STECKVERBINDER B
19
Analogeingang
gemeinsam
* RS-232 | RS-485 2-adrig | RS-485 4-adrig
Tabelle 4-3 37-poliger D-Sub-Steckverbinder B
D-Sub 9 Steckverbinder (seriel)
Es gibt drei 9-polige D-Sub-Steckverbinder für den Flow-X/P und
einen für den Flow-X/C. Die Anschlüsse sind Stecker, daher muss
das Anschlusskabel eine Buchse aufweisen.

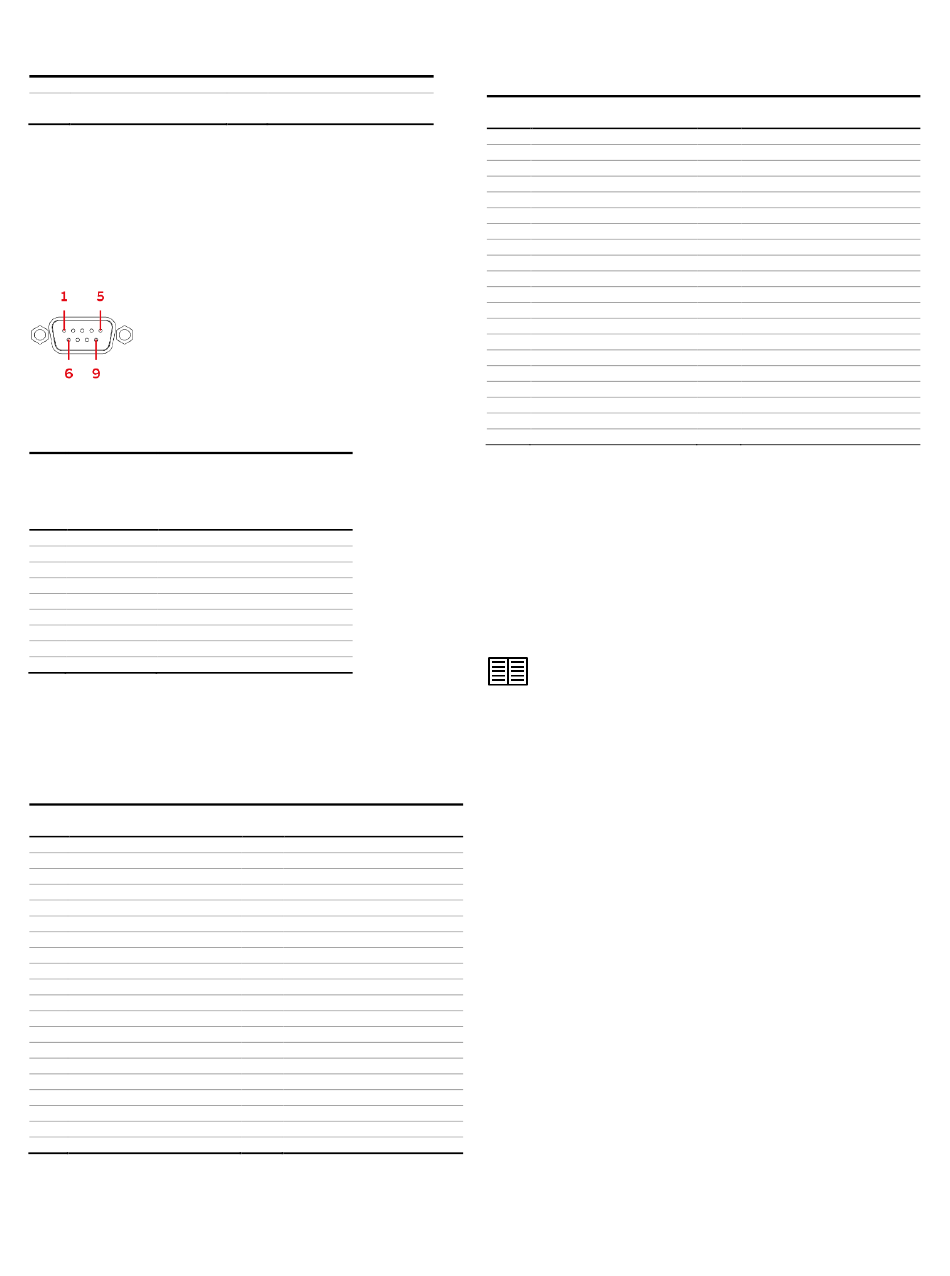

Abbildung 4-4 9-poliger D-Sub-Steckverbinder
Pin
X/P v1 COM 1
X/P v1 COM 2
X/P v2 COM 3
X/P v1 COM 3
X/C COM 3
X/P v2 COM 1
X/P v2 COM 2
(nur RS-232)
232 | 485 (2-adrig) | 485 (4-adrig)
1
- | - | Rx-
2
Rx
Rx | - | Rx+
3
Tx
Tx | Sig- | Tx-
4
- | Sig+| Tx+
5
0 V
0 V
6
7
RTS
8
CTS
9
Tabelle 4-4 9-poliger D-Sub-Steckverbinder
Schraubklemmen
Diese Verbindungen werden für das Modell Flow-X/S (Single)
verwendet.
X1A / X2A ANSCHLUSSKLEMMENLEISTE
Pin
Funktion
1
24VDC aus
2
0V (gemeinsam)
3
Digital 1
4
0V (gemeinsam)
5
Digital 2
6
0V (gemeinsam)
7
Digital 3
8
0V (gemeinsam)
9
Digital 4
10
0V (gemeinsam)
11
Digital 5
12
0V (gemeinsam)
13
Digital 6
14
0V (gemeinsam)
15
Digital 7
16
0V (gemeinsam)
17
Digital 8
18
0V (gemeinsam)
19
24VDC aus
20
0V (gemeinsam)
Tabelle 4-5 Schraubklemme A Pin-Ausgang für Flow-X/S
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E
37
Analogeingang gemeinsam
Pin
Funktion
21
Digital 9
22
0V (gemeinsam)
23
Digital 10
24
0V (gemeinsam)
25
Digital 11
26
0V (gemeinsam)
27
Digital 12
28
0V (gemeinsam)
29
Digital 13
30
0V (gemeinsam)
31
Digital 14
32
0V (gemeinsam)
33
Digital 15
34
0V (gemeinsam)
35
Digital 16
36
0V (gemeinsam)
37
24VDC aus
38
0V (gemeinsam)
39
24VDC aus
X1B / X2B ANSCHLUSSKLEMMENLEISTE
Pin
Funktion
1
PRT 1 Leistung +
2
PRT 1 Signal +
3
PRT 1 Signal -
4
PRT 1 Leistung -
5
Analogeingang gemeinsam
6
PRT 2 Leistung +
7
PRT 2 Signal +
8
PRT 2 Signal -
9
PRT 2 Leistung -
10
Analogeingang gemeinsam
11
Analogeingang 1
12
Analogeingang gemeinsam
13
Analogeingang 2
14
Analogeingang gemeinsam
15
Analogeingang 3
16
Analogeingang gemeinsam
17
Analogeingang 4
18
Analogeingang gemeinsam
19
Analogeingang 5
20
Analogeingang gemeinsam
* RS-232 | RS-485 2-adrig | RS-485 4-adrig
Tabelle 4-6 Schraubklemme B Pin-Ausgang für Flow-X/S
Ethernet
Die Durchfluss-Messrechner Flow-X/K, Flow-X/C, Flow-X/S und
Flow-X/P bieten zwei Standard-RJ-45-Ethernetanschlüsse.
Der Flow-X/R-Schrank bietet 16 Ethernetanschlüsse, 2 für jedes
Durchflussmodul im entsprechenden Steckplatz.
Flow-X/B
Elektrische Details zum Flow-X/B Breakout-Board finden
Sie unter „Band II, Betriebs- und
Konfigurationshandbuch".
.
Pin
Funktion
21
Analogeingang 6
22
Analogeingang gemeinsam
23
Analogausgang 1
24
Analogausgang gemeinsam
25
Analogausgang 2
26
Analogausgang gemeinsam
27
Analogausgang 3
28
Analogausgang gemeinsam
29
Analogausgang 4
30
Analogausgang gemeinsam
31
0V (gemeinsam)
32
COM 1 - | Sig+| Tx+ *
33
COM 1 Tx | Sig- | Tx- *
34
COM 1 - | - | Rx- *
35
COM 1 Rx | - | Rx+ *
36
COM 2 - | Sig+| Tx+ *
37
COM 2 Tx | Sig- | Tx- *
38
COM 2 - | - | Rx- *
39
COM 2 Rx | - | Rx+ *
