S P I R I T
4
Elektrische Installation
Vorsicht
IT
Der Spirit
Flow-X ist weder eigensicher noch explosionssicher
und darf daher nur in einem ausgewiesenen (nicht-
explosionsgefährdeten) Bereich eingesetzt werden.
Beachten Sie bei anderen Geräten immer die Dokumentation des
Herstellers, die Einzelheiten zur Installation in
explosionsgefährdeten Bereichen bietet.
Bei Anschluss an ein Gerät, das sich in einem
explosionsgefährdeten Bereich befindet, müssen
möglicherweise zwischen dem Gerät und dem Spirit
Durchfluss-Messrechner Sicherheitsbarrieren oder galvanische
Isolatoren installiert werden. Entsprechende Informationen
finden Sie in der Gerätedokumentation.
Details zu Gehäusesteckverbindern
Energieversorgung
IT
Der Spirit
Flow-X Durchfluss-Messrechner bietet redundante
Stromanschlüsse, die an zwei Spannungsversorgungen
angeschlossen werden können.
Es ist entweder ein 8-poliger oder ein 4-poliger Klemmenblock
vorhanden.

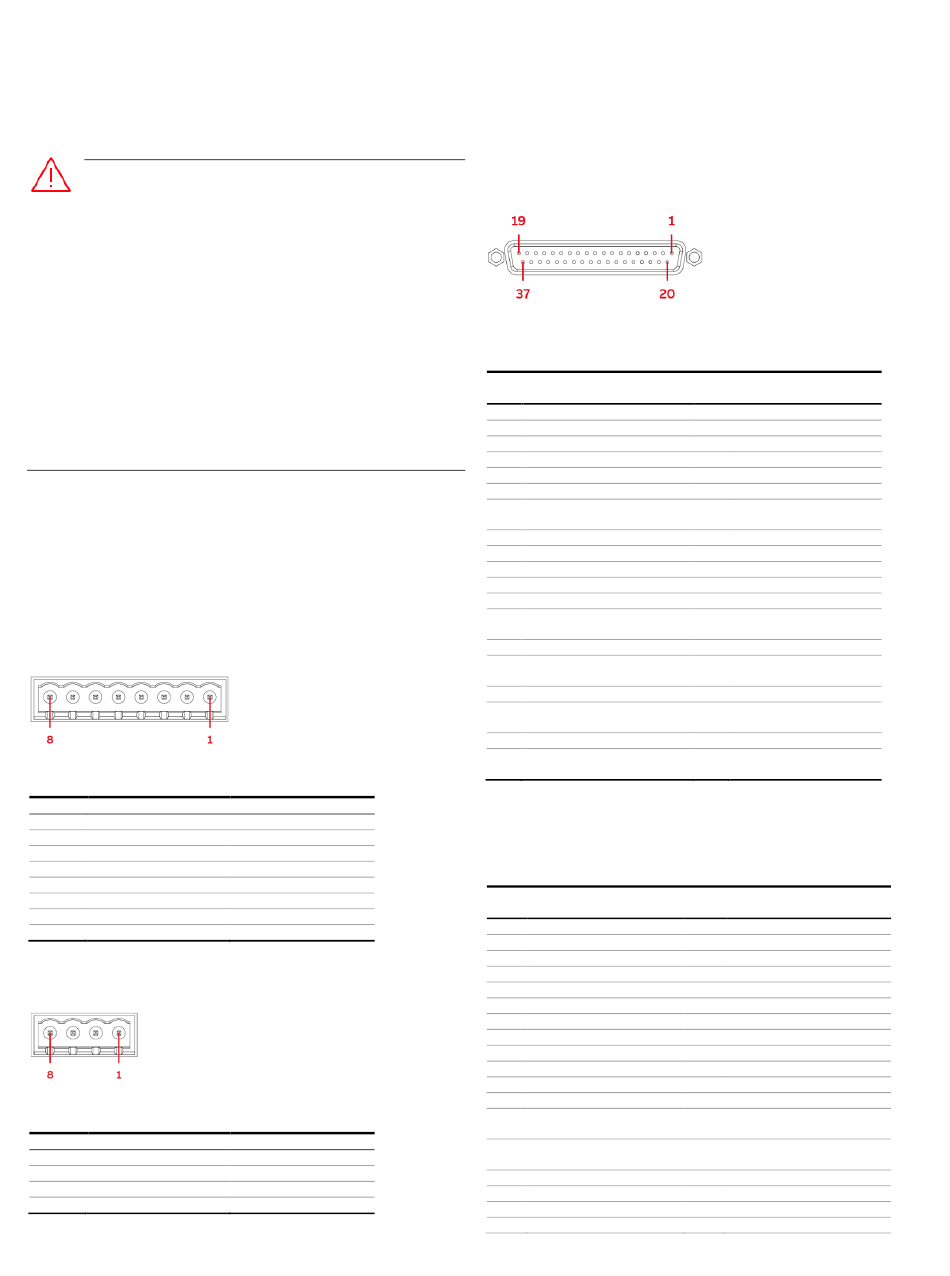

Abbildung 4-1: 8-poliger Klemmenblock zur Spannungsversorgung
Pin
Beschreibung
1
24 V – Primär
2
24 V – Primär
3
24 V – Sekundär
4
24 V – Sekundär
5
0 V
6
0 V
7
0 V
8
0 V
Tabelle 4-1: Layout der 8-poligen Versorgungsstecker
Abbildung 4-2: 4-poliger Klemmenblock zur Spannungsversorgung
Pin
Beschreibung
1
24 V – Primär
2
24 V – Sekundär
3
0 V
4
0 V
Tabelle 4-1: Layout der 4-poligen Versorgungsstecker
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E
IT
Flow-X
Anzeige am Flow-X
+ 1
+ 1
+ 2
+ 2
-
-
-
-
Anzeige am Flow-X
+ 1
+ 2
-
-
D-Sub 37 Steckverbinder
Diese Steckverbinder werden für die Modelle Flow-X/P (Panel),
Flow-X/C, Flow-X/K und Flow-X/R (Rack) verwendet. Bei den
montierten Steckverbindern handelt es sich um Buchsen, daher
muss das Anschlusskabel Stecker aufweisen.
Abbildung 4-3: 37-polige D-Sub-Buchse
STECKVERBINDER A
Pin
Funktion
1
Com 1 - | Sig+| Tx+ *
2
Com 1 Tx| Sig- | Tx- *
3
Com 1 - | - | Rx- *
4
Com 1 Rx| - | Rx+ *
5
24V Aus.
6
Digital 1
7
0V (gemeinsam)
(gemeinsam)
8
Digital 2
9
0V (gemeinsam)
10
Digital 3
11
0V (gemeinsam)
12
Analogausgang 1
13
Analogausgang gemeinsam
14
Analogeingang gemeinsam
15
PRT 1 Leistung +
16
PRT 1 Signal +
17
PRT 1 Signal -
18
PRT 1 Leistung -
19
Analogeingang gemeinsam
* RS-232 | RS-485 2-adrig | RS-485 4-adrig
Tabelle 4-2 37-poliger D-Sub-Steckverbinder A
STECKVERBINDER B
Pin
Funktion
1
Com 2 - | Sig+| Tx+ *
2
Com 2 Tx| Sig- | Tx- *
3
Com 2 - | - | Rx- *
4
Com 2 Rx| - | Rx+ *
5
24V Aus.
6
Digital 9
7
0V (gemeinsam)
8
Digital 10
9
0V (gemeinsam)
10
Digital 11
11
0V (gemeinsam)
12
Analogausgang 3
13
Analogausgang
gemeinsam
14
Analogeingang
gemeinsam
15
PRT 2 Leistung +
16
PRT 2 Signal +
17
PRT 2 Signal -
18
PRT 2 Leistung -
Pin
Funktion
20
Digital 4
21
0V (gemeinsam)
22
Digital 5
23
0V (gemeinsam)
24
Digital 6
25
0V (gemeinsam)
26
Digital 7
27
0V (gemeinsam)
28
Digital 8
29
0V (gemeinsam)
30
Analogausgang 2
31
Analogausgang
gemeinsam
32
Analogeingang 1
33
Analogeingang
gemeinsam
34
Analogeingang 2
35
Analogeingang
gemeinsam
36
Analogeingang 3
37
Analogeingang
gemeinsam
Pin
Funktion
20
Digital 12
21
0V (gemeinsam)
22
Digital 13
23
0V (gemeinsam)
24
Digital 14
25
0V (gemeinsam)
26
Digital 15
27
0V (gemeinsam)
28
Digital 16
29
0V (gemeinsam)
30
Analogausgang 4
31
Analogausgang gemeinsam
32
Analogeingang 4
33
Analogeingang gemeinsam
34
Analogeingang 5
35
Analogeingang gemeinsam
36
Analogeingang 6
1 5
