8
S P I R I T

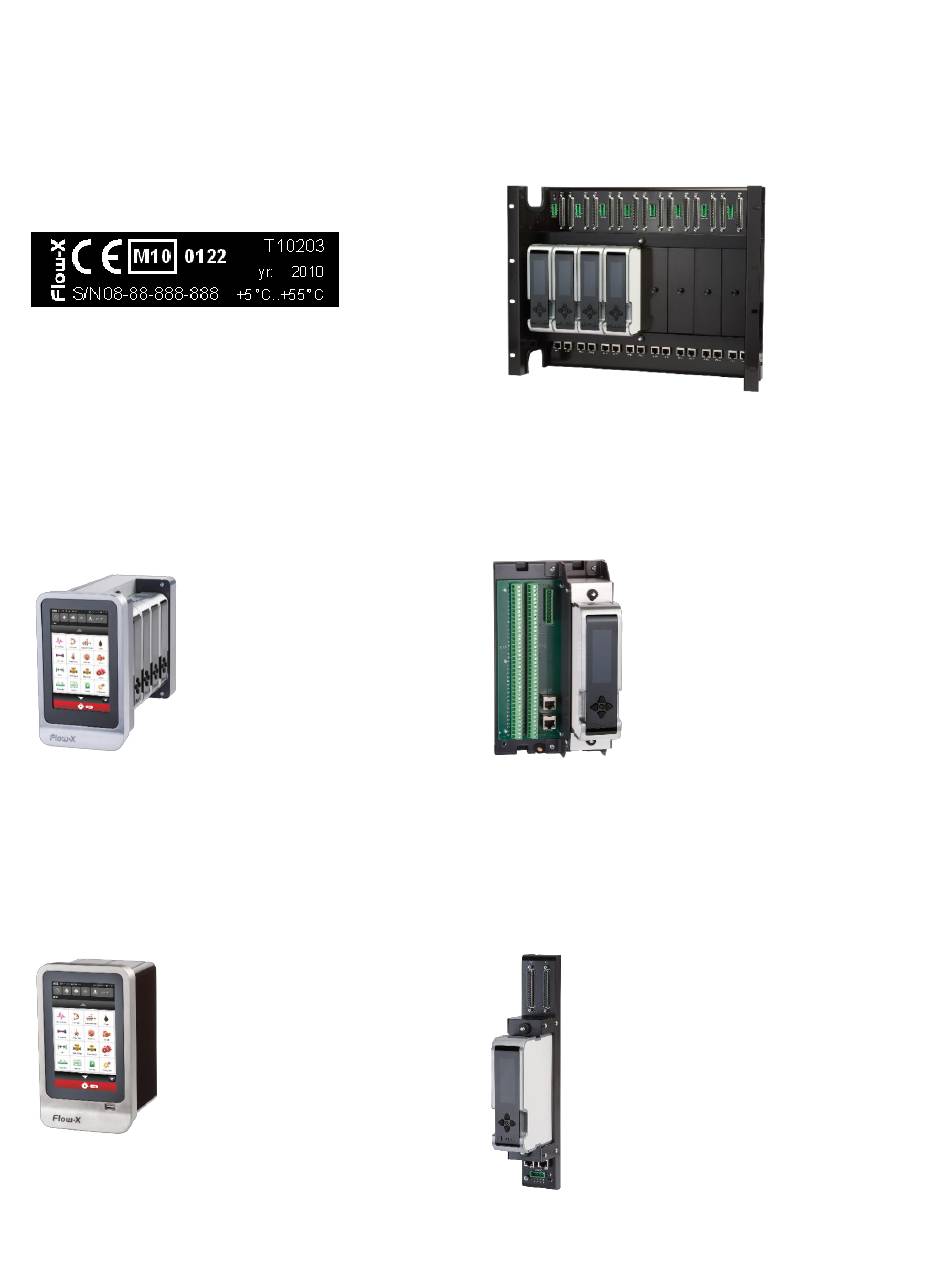

Typenschild
Das Typenschild des Flow-X/M enthält folgende Informationen:
CE-Kennzeichnung, MID-Zulassungsnummer, benannte Stelle,
Fabrikationsnummer, Baujahr, Betriebstemperatur gemäß MID-
Zulassung (tatsächliche Betriebstemperatur beträgt 0 bis 60 °C)
und Prüfzertifikatsnummer.
Abbildung 2-2 Flow-X/M Typenschild
Gehäuse
Flow-X/P
Dies ist ein Schalttafeleinbaugehäuse („Panel mounted") mit bis
zu vier Modulen und einem zusätzlichen Stationsmodul mit
einem mehrsprachigen farbigen 7-Zoll-Touchscreen. Der Flow-
X/P bietet 2 Ethernetanschlüsse und je nach Anzahl der Module
bis zu 11 serielle Anschlüsse. Feld-EA werden über 37-polige D-
Sub-Steckverbinder angeschlossen, 2 pro Modul.
Abbildung 2-3 Version der Flow-X/P-Schalttafel
Flow-X/C
Dies ist ein Durchfluss-Messrechner zum Schalttafeleinbau in
kompakter Bauform („Compact") mit einem integrierten Flow-
X/M-Modul und einem mehrsprachigen farbigen 7-Zoll-
Touchscreen. Er verfügt über 2 x 37-polige D-Sub-Steckverbinder
zum Anschluss von Feld-EA, über insgesamt 3 serielle Anschlüsse
und 2 Ethernetanschlüsse.
Abbildung 2-4 Version der kompakten Flow-X/C-Schalttafel
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E
Flow-X/R
Das Flow-X/R ist ein 19 Zoll großes Rack-Gehäuse für bis zu 8
Module. Die Module arbeiten unabhängig voneinander und
verfügen über eine eigene Stromversorgung, Ethernetanschlüsse
und D-Sub-Anschlüsse zum Anschluss an Feld-EA.
Abbildung 2-5 Flow-X/R Rack-Version
Flow-X/S
Dies ist ein Einzelstromgehäuse („Single Stream") für DIN-
Schienen mit Schraubklemmen für direkte Verbindungen mit
Feld-EA. Das Flow-X/S kann auf drei Arten montiert werden:
horizontal oder vertikal an einer DIN-Schiene, oder an der Wand.
Abbildung 2-6 Flow-X/S-Einzelgehäuse
Flow-X/K
Dies ist ein Einzelstromgehäuse zur Befestigung an DIN-
Schienen mit 37-poligen Standard-D-Sub-Steckverbindern für
den Feldanschluss. Das Flow-X/K kann auf zwei Arten montiert
werden: an einer DIN-Schiene oder an der Wand. In Verbindung
mit einem DIN-Adapter lassen 7 Flow-X/K-Gehäuse
nebeneinander in einem 19-Zoll-Schrank montieren.
Abbildung 2-7 Flow-X/K-Gehäuse
