Des Weiteren muss die Modbus-ID des Feldgeräts im
Anzeigebereich „Communication" (Kommunikation) festgelegt
werden.

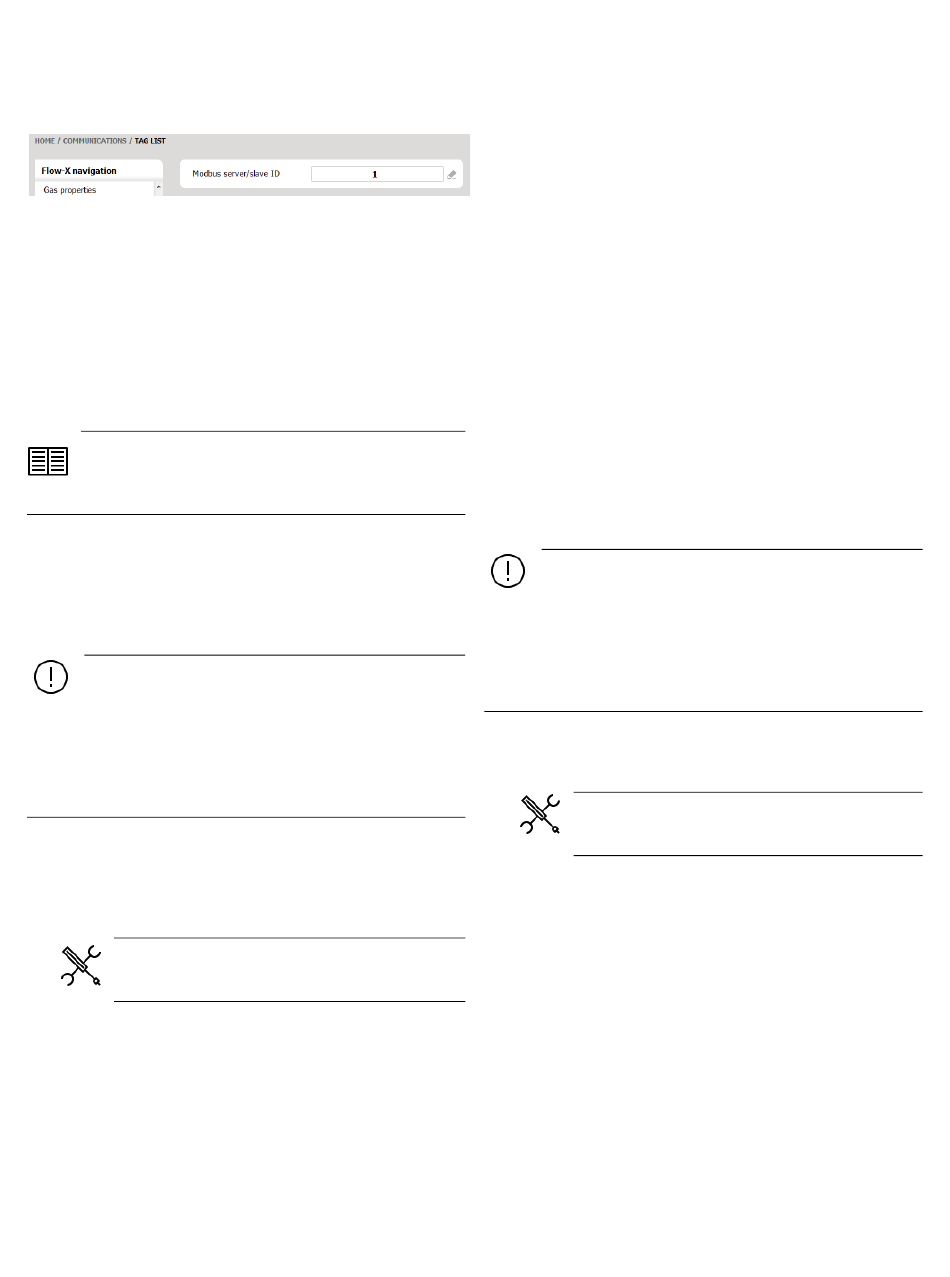

Abbildung 30 Modbus-Server / Slave-ID

EA-Kalibrierung

Kalibrierungspunkte

Standardmäßig können Analogeingänge und Analogausgänge
auf 0%, 50% und 100% des Bereichs kalibriert werden. Für
PT100-Eingänge sind drei Kalibrierungspunkte in Grad Celsius
für Anwendungen in metrischen Einheiten oder Fahrenheit für
die Verwendung in US-amerikanischen Standardeinheiten
definiert.
Der Flow-X unterstützt bis zu 5 Kalibrierungspunkte.
Weitere Informationen finden Sie in „Band II, Betriebs-
und Konfigurationshandbuch".

Kalibrierung des Analogeingangs

Das Verfahren zur Kalibrierung eines Analogeingangs basiert auf
einem Schleifenkalibrator, der je nach Eingangstyp ein Signal von
4-20 mA, 0-20 mA, 1-5 VDC oder 0-5 VDC liefern kann.
Bei der Kalibrierung folgt der Prozesseingang (z. B.
Druck, Temperatur), der den Analogeingang verwendet,
dem Kalibrierungswert. Stellen Sie daher vor dem Kalibrieren
eines Eingangs sicher, dass der Prozesswert auf den
Überschreibmodus eingestellt wurde oder dass der Eingang mit
dem Befehl „Freeze all analog and PT100 inputs" (Alle Analog-
und PT100-Eingänge einfrieren) eingefroren wurde
Das Verfahren zum Kalibrieren eines Analogeingangs ist wie
folgt.
1 Gehen Sie zur Anzeige „Analog input calibration" (Kalibrierung
des Analogeingangs).
Anzeige → IO, Module, Calibration, Analog inputs
(EA, Modul, Kalibrierung, Analogeingänge)
2 Wählen Sie den zu kalibrierenden Analogeingang (1-6).
Die Kalibrierungsanzeige zeigt den erforderlichen
Referenzwert für den 1. Kalibrierungspunkt.
3 Trennen Sie das Messumformersignal und schließen Sie den
Schleifenkalibrator an.
4 Die Kalibrierungsanzeige zeigt den Rohwert des Eingangs an,
so wie er direkt vom Schleifenkalibrator gelesen wird, sowie
den korrigierten Eingangswert basierend auf der vorherigen
Kalibrierung.
5 Stellen Sie den Schleifenkalibrator so ein, dass er den
erforderlichen Referenzwert ausgibt.
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E
6 Warten Sie, bis sich das Signal stabilisiert hat und geben Sie
„Recalibrate this point" (Diesen Punkt rekalibrieren) aus.
Hinweis: Die Neukalibrierung an jedem Kalibrierungspunkt ist
optional. Wenn das korrigierte Signal nahe genug am
Referenzwert liegt, können Sie die Neukalibrierung des
Kalibrierungspunktes überspringen.
7 Stellen Sie sicher, dass der korrigierte Wert dem Referenzwert
entspricht, und geben Sie den Befehl „Go to next calibration
point" (Zum nächsten Kalibrierungspunkt gehen) auf der
Anzeige aus.
8 Wiederholen Sie die Schritte 4 bis 7 für die verbleibenden
Kalibrierungspunkte.
9 Trennen Sie den Stromschleifenkalibrator und schließen Sie
den Messumformer wieder an.
10 Stellen Sie „Selected analog input" (Ausgewählter
Analogeingang) auf „None" (Keine) oder wählen Sie alternativ
den nächsten zu kalibrierenden Analogeingang. Das Signal
des aktiven Eingangs wird jetzt erneut verwendet.
Kalibrierung des Pt100-Eingangs
Das Verfahren zum Kalibrieren eines Pt100-Eingangs basiert auf
einer Dekadenbox, die für die Pt100-Kalibrierung geeignet ist.
Bei der Kalibrierung folgt der Temperaturwert, der den
Pt100-Eingang verwendet, dem Kalibrierungswert.
Stellen Sie daher vor dem Kalibrieren eines Eingangs sicher, dass
der Prozesswert auf den Überschreibmodus eingestellt wurde
oder dass der Eingang mit dem Befehl „Freeze all analog and
PT100 inputs" (Alle Analog- und PT100-Eingänge einfrieren)
eingefroren wurde
1 Gehen Sie zur Anzeige „Pt100 input calibration" (Kalibrierung
des Pt100-Eingangs).
Anzeige → IO, Module, Calibration, PT100 inputs
(EA, Modul, Kalibrierung, Pt100-Eingänge)
2 Wählen Sie die Kanalnummer (1-2) des zu kalibrierenden
Pt100-Eingangs.
Die Kalibrierungsanzeige zeigt den erforderlichen
Referenzwert für die 1. Kalibrierung.
3 Trennen Sie das Pt100-Element und verbinden Sie die
Dekadenbox.
4 Stellen Sie die Dekadenbox so ein, dass sie den erforderlichen
Referenzwert ausgibt, wie auf der Kalibrierungsanzeige
angegeben.
5 Die Kalibrierungsanzeige zeigt den Rohwert des Eingangs und
den korrigierten Eingangswert basierend auf der vorherigen
Kalibrierung an.
6 Warten Sie, bis sich das Signal stabilisiert hat und geben Sie
„Recalibrate this point" (Diesen Punkt rekalibrieren) aus.
Hinweis: Die Neukalibrierung an jedem Kalibrierungspunkt ist
optional. Wenn das korrigierte Signal nahe genug am
Referenzwert liegt, können Sie die Neukalibrierung des
Kalibrierungspunktes überspringen.
