Sicherheitsbarrieren oder galvanische Isolatoren erforderlich
sein.
Jedes Durchflussmodul verfügt über 6 Analogeingänge. Jeder
Analogeingang ist per Software als Eingang mit 4-20 mA, 0-20
mA, 1-5 Volt oder 0-5 Volt konfigurierbar. Die Schaltungen der
Analogeingänge sind in Bezug auf die andere Art der E/A
potenzialfrei, wobei sich die Analogeingänge des gleichen
Durchflussmoduls eine gemeinsame Erdung teilen.
Bei Verwendung des Analogeingangskanals als mA-Eingang wird
der interne Widerstand von 250 Ω aktiviert.
Wenn die Schleife intern über eine der mehreren 24-VDC-
Ausgangsanschlüsse des Spirit
Messrechners mit Strom versorgt wird, muss die gemeinsame
Erdung der Analogeingänge wie unten gezeigt auf die gleiche
Referenzerdung wie die Stromversorgung bezogen werden.
+
(0)4-20 mA
transm.
-

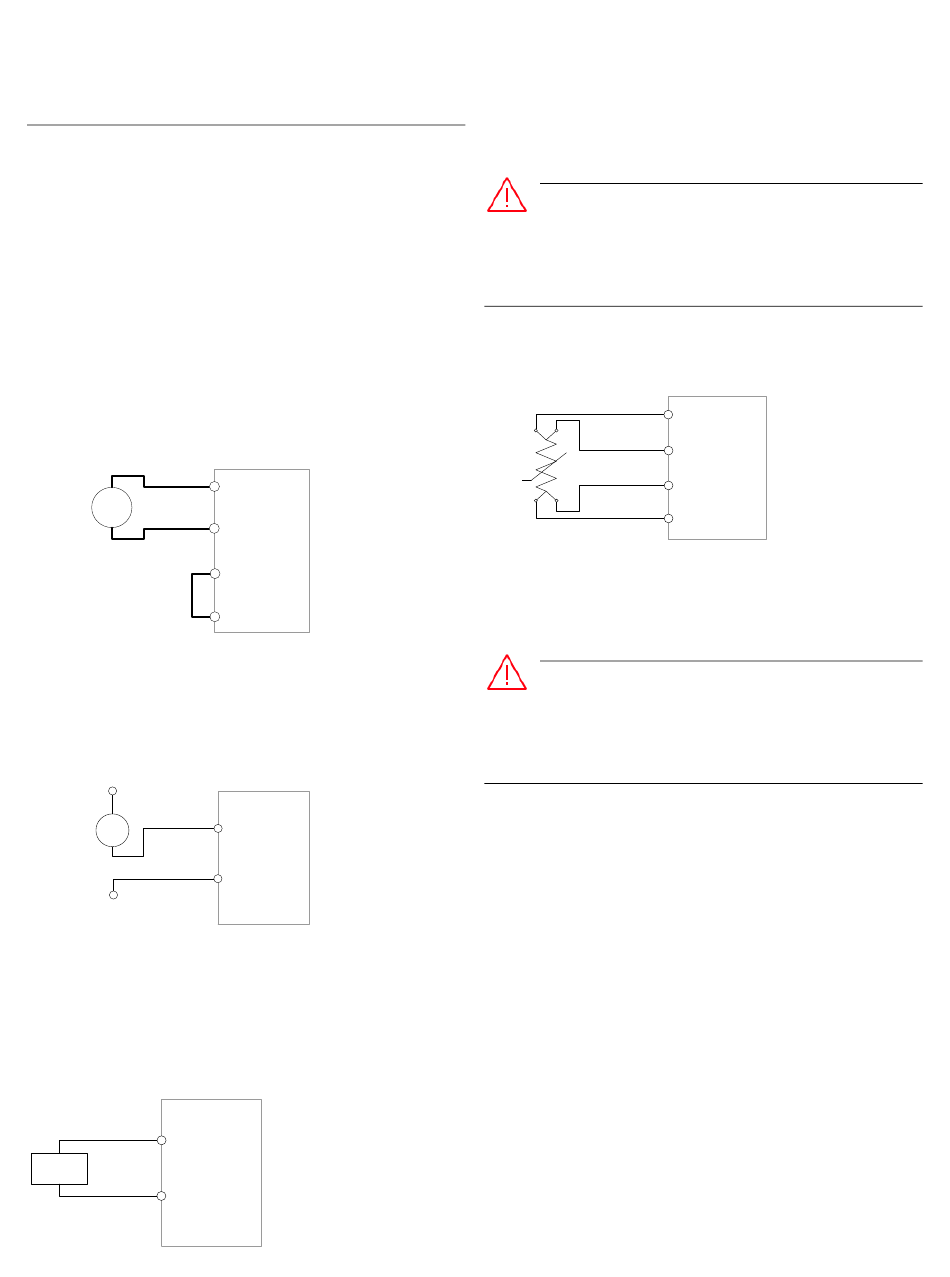

Abbildung 4-13 Intern gespeister mA-Eingang
Wenn die mA-Schleife extern mit Strom versorgt wird, hängt die
Erdungsmethode davon ab, ob die Anwendung eine isolierte
Stromversorgung und eine isolierte Erdung für analoge Eingänge
verwendet (siehe Abschnitt „Erdungskabel").
Analog power +
+
(0)4-20 mA
transm.
-
Analog power -
Abbildung 4-14 Extern gespeister mA-Eingang
Wenn der Analogeingang für die Messung von 0 bis 5 VDC oder 1
bis 5 VDC konfiguriert ist, wird der interne Widerstand getrennt
und die Spannungsdifferenz zwischen der analogen
Eingangsklemme und der gemeinsamen Erdung der
Analogeingänge gemessen.
Analog input
[1..6]
0-5 V
source
Analog input
common
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E
IT
Flow-X Durchfluss-
24V out
Analog input
signal
Analog input
common
0V
Analog input
[1..6]
Analog input
common
Abbildung 4-15 VDC-Eingang
Pt100-Eingang
Bei Anschluss an ein Gerät, das sich in einem
explosionsgefährdeten Bereich befindet, können zwischen dem
IT
Gerät und dem Spirit
Flow-X Durchfluss-Messrechner
Sicherheitsbarrieren oder galvanische Isolatoren erforderlich
sein.
Jedes Flow-X/M-Durchflussmodul verfügt über zwei PT100-
Eingänge.
Pt100
Abbildung 4-16 PT100-Eingang
HART-Eingänge
Bei Anschluss an ein Gerät, das sich in einem
explosionsgefährdeten Bereich befindet, können zwischen dem
IT
Gerät und dem Spirit
Flow-X Durchfluss-Messrechner
Sicherheitsbarrieren oder galvanische Isolatoren erforderlich
sein.
Die ersten 4 Analogeingangsschaltungen jedes Flow-X/M-
Flussmoduls verfügen über ein integriertes HART-Modem, um
die HART-Kommunikation zu erleichtern.
Der Flow-X Durchfluss-Messrechner verwendet einen internen
250 Ω-Widerstand für seine Analogeingänge, was für die HART-
Kommunikation ausreichend ist.
Der Durchfluss-Messrechner unterstützt mehrere HART-
Messumformer pro Schleife. Bei einem einzelnen HART-Gerät
wird das 4-20 mA-Signal parallel gemessen.
PRT power +
[1..2]
PRT signal +
[1..2]
PRT signal -
[1..2]
PRT power -
[1..2]
