1 4
S P I R I T
Flow-X/S
Das Einzelmodul Flow-X/S kann sowohl horizontal als auch
vertikal an einer DIN-Schiene oder direkt an einer Rückseite
montiert werden.
Der Flow-X/S ist das einzige Gehäuse, das mit
Schraubverbindungen befestigt wird.

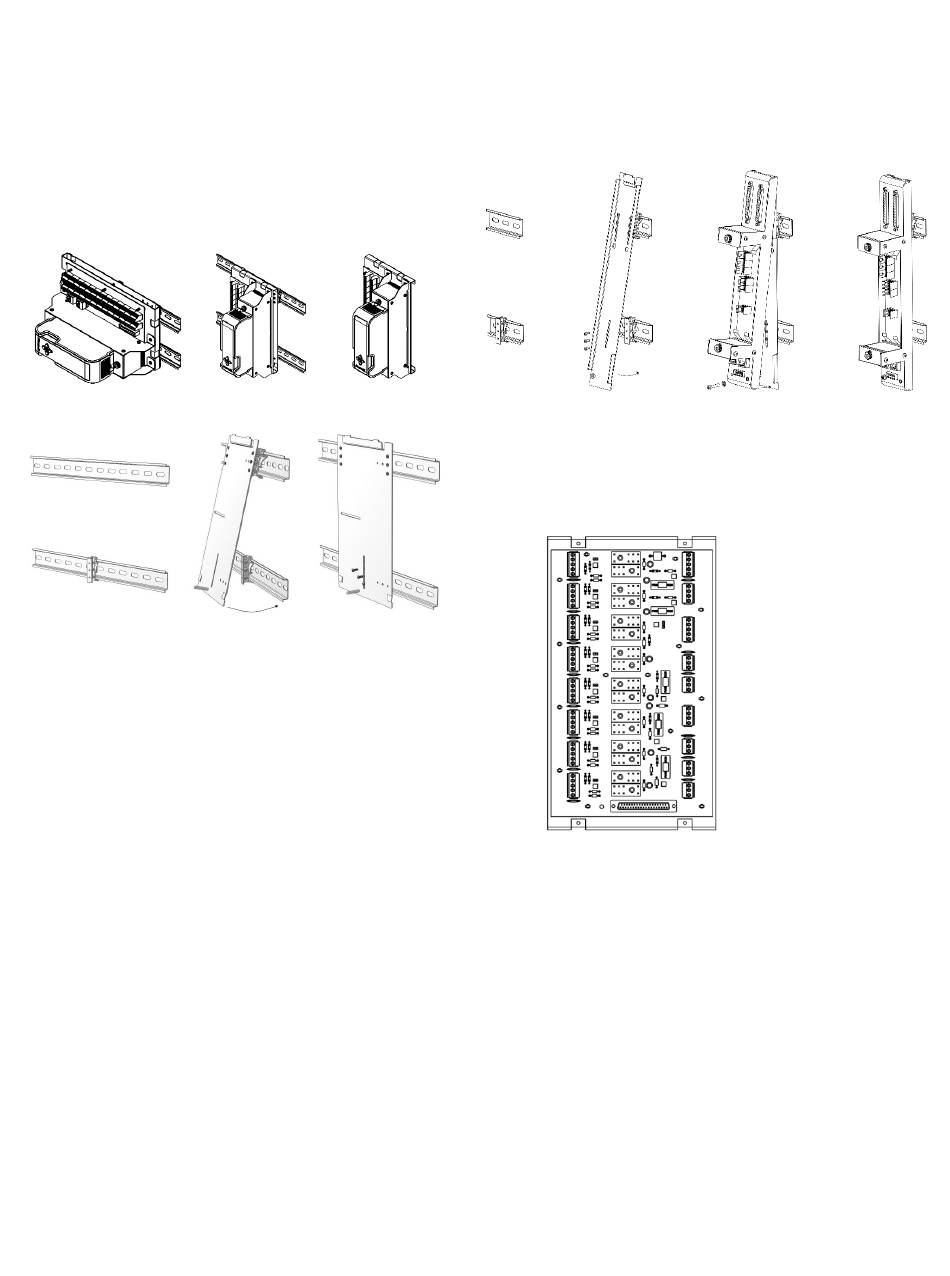

Abbildung 3-6 Montagemöglichkeiten für den Flow-X/S
Abbildung 3-7 Montagereihenfolge des Flow-X/S (DIN-Schiene,
vertikale Position)
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E
Flow-X/K
Das Einzelmodul Flow-X/K kann an einer DIN-Schiene oder direkt
an einer Rückseite/Wand montiert werden.
Abbildung 3-8 Montagereihenfolge des Flow-X/K (DIN-Schiene)
Flow-X/B
Das Breakout-Board Flow-X/B kann entweder horizontal oder
vertikal direkt an einer Rückseite/Wand montiert werden.
Abbildung 3-9 Flow-X/B
