• Tara
• Mit dem Tara-aktiv-Flag wird angezeigt, dass im Moment ein Tara-Wert
!= 0.0 in das Ergebnis eingerechnet wird.
• MessToggleCount
• Hier kann erkannt werden, dass ein neuer Meßwert aufgenommen
wurde.
• Es handelt sich um einen 4-Bit-Zähler, der bei jedem neuen Meßwert
inkrementiert wird.
• Es ist in Abhängigkeit der PROFIBUS-Zykluszeit und der Anzahl der
Mittelwerte durchaus möglich, dass nicht jeder einzelne Meßwert vom
PROFIBUS abgeholt werden kann. Wenn die Zykluszeit relativ groß ist
und nur relativ wenige Mittelwerte gebildet werden, wird der Zähler aus
Sicht des PROFIBUS-Masters in Sprüngen erhöht
(z. B. 1-5-9-c-2-6-a-....).
• Spiegel der beiden Steuerbytes
• Es wird in aktionsorientierte Steuersignale und zustandsorientierte
Steuersignale unterschieden.

• Aktionsorientiert:

Durch eine positive Flanke auf der entsprechenden Steuerleitung soll
eine Aktion ausgelöst werden (z.B. Tara). Nachdem die Aktion ausge-
löst wurde, kann die Steuerleitung wieder in den Ausgangszustand zu-

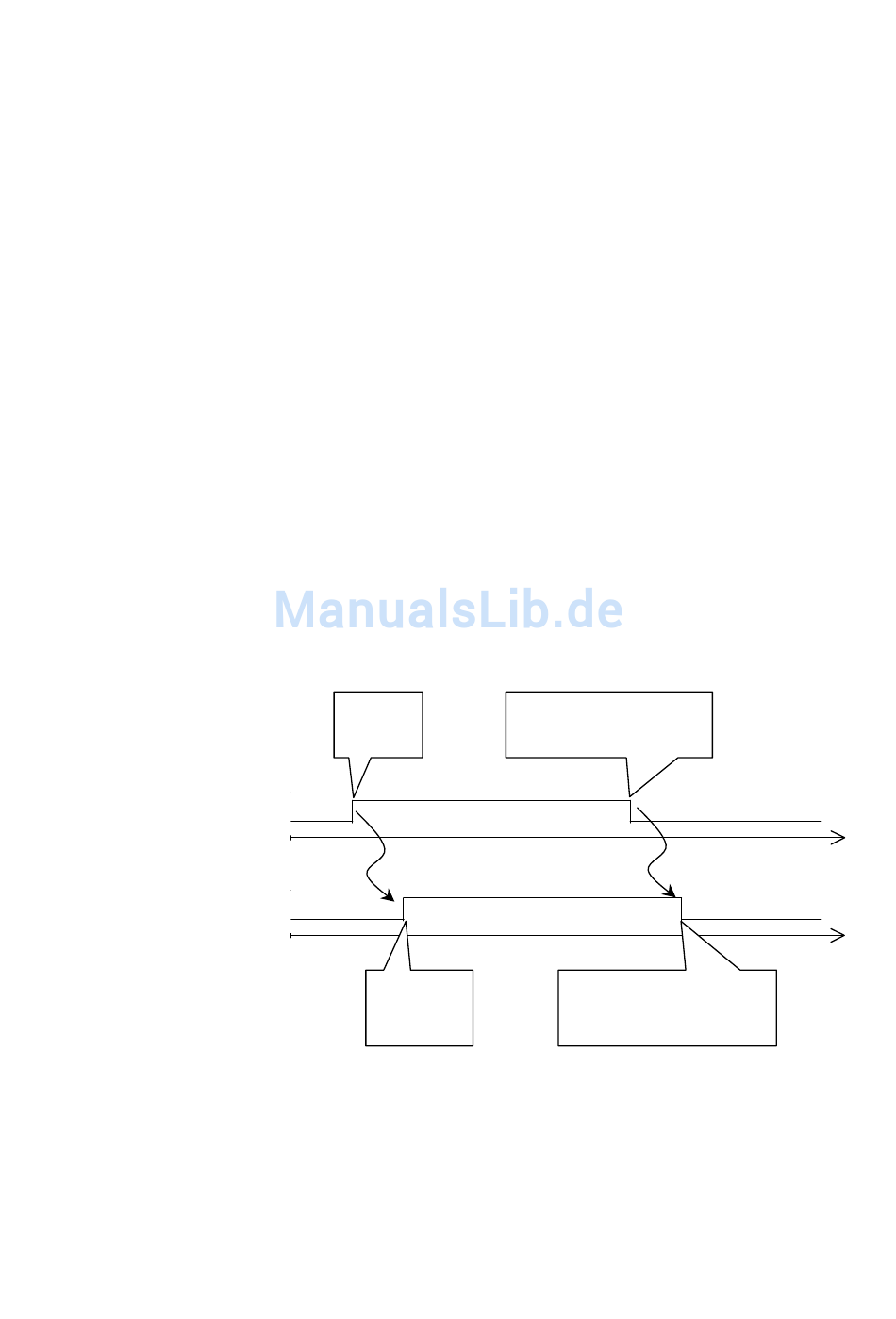

rück. Um diese Aktion überwachen zu können, wird folgender Hands-
hake durchgeführt:
Steuerbit
vom Master
Handshake
vom 9221
Die betroffenen Bits in Byte 3 und 4 wurden mit „Handshake gekenn-
zeichnet.

• Zustandsorientiert:

Hier wird zu jeder Zeit der aktuelle Zustand der entsprechenden Ein-
stellung wiedergegeben. Es ist kein weiterer Handshake notwendig.
Master will
Aktion star-
ten
1
0
1
0
9221 meldet,
daß Aktion
ausgeführt
wurde
Seite 54 von 83
Master hat die Quittung er-
kannt und möchte Handshake
abschließen
