6.9.1.

Messung mit DMS-Sensoren

6.9.1.1.

Anschluss

Hinweis:
Eine Messkette besteht aus einer Reihe von Komponenten, die alle zur Messge-
nauigkeit der Gesamtanordnung beitragen. Man kann dieser Problematik auswei-
chen, indem man die typische Problemlösung der 6-Leiterschaltung anwendet
oder die 4-Leiterschaltung als gesamte Messkette als Einheit kalibriert.
4-Leiter-Anschlußtechnik
In den meisten Anwendungsfällen reicht allerdings die 4-Leiter-Anschlußtechnik
vollkommen aus. In diesem Fall werden die Fühlerleitungen (Pin 2 und Pin 5)
nicht angeschlossen.
6-Leiter-Anschlußtechnik
Um bei DMS-Sensoren die bestmögliche Messgenauigkeit zu erhalten, sollten
diese Anschlusstechnik verwendet werden, damit der Einfluss der Widerstände
wie z.B. interne Speiseleitungen und Verbindungselemente des Sensor-Profibus-
Moduls auf komplexe Weise nicht zum Verhalten der Messkette zum tragen
kommen. Hier enthält das Messkabel zusätzliche „Fühlerleitungen", welche die
Speisespannung am Aufnehmereingang erfassen und ins Messgerät zurück-
führen.

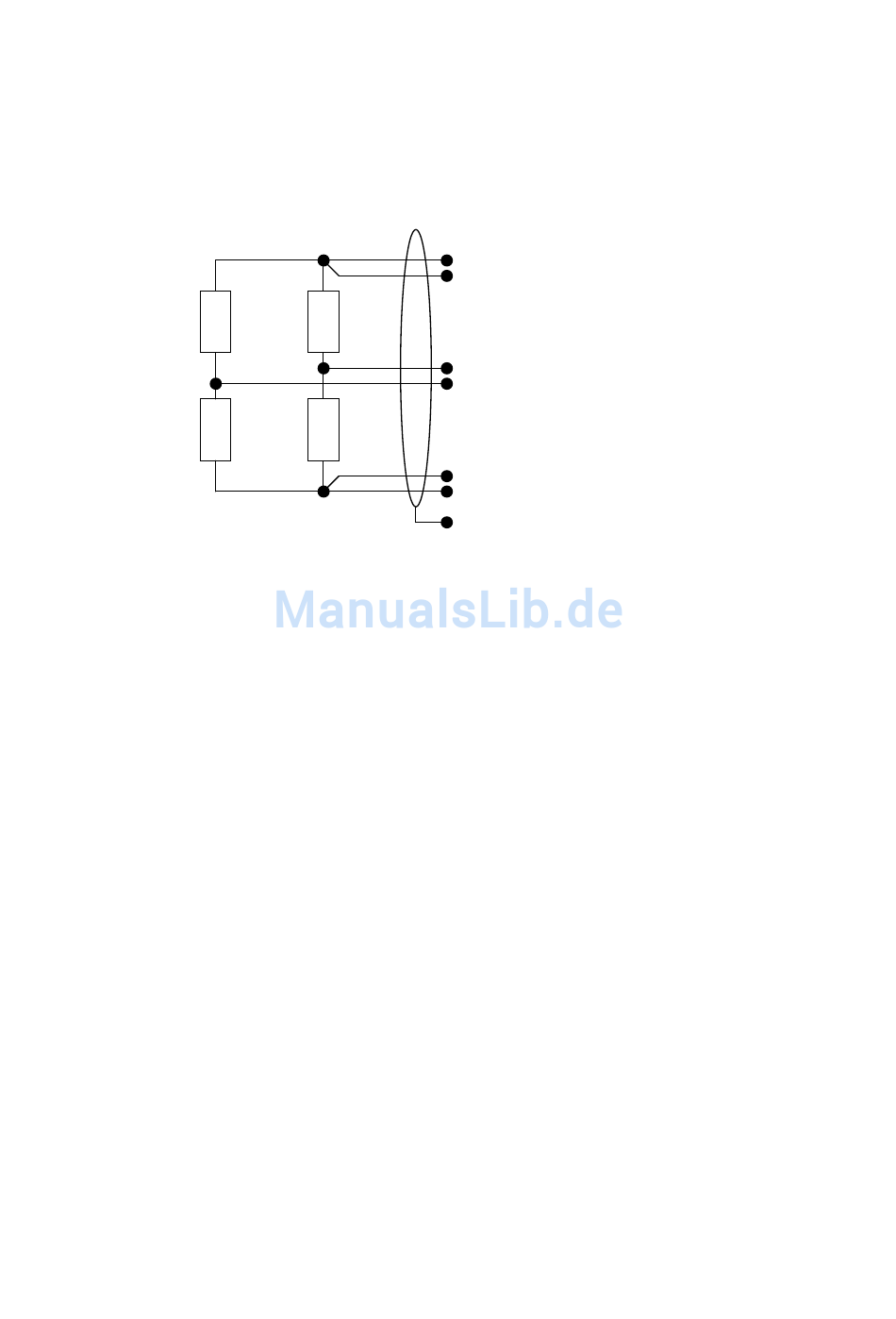

DMS-Anschlusstechnik
+ Speisung (1)
+ Fühlerleitung (2)
+ Signal (3)
- Signal (4)
- Fühlerleitung (5)
- Speisung (6)
Seite 21 von 83
Abschirmung (7)
