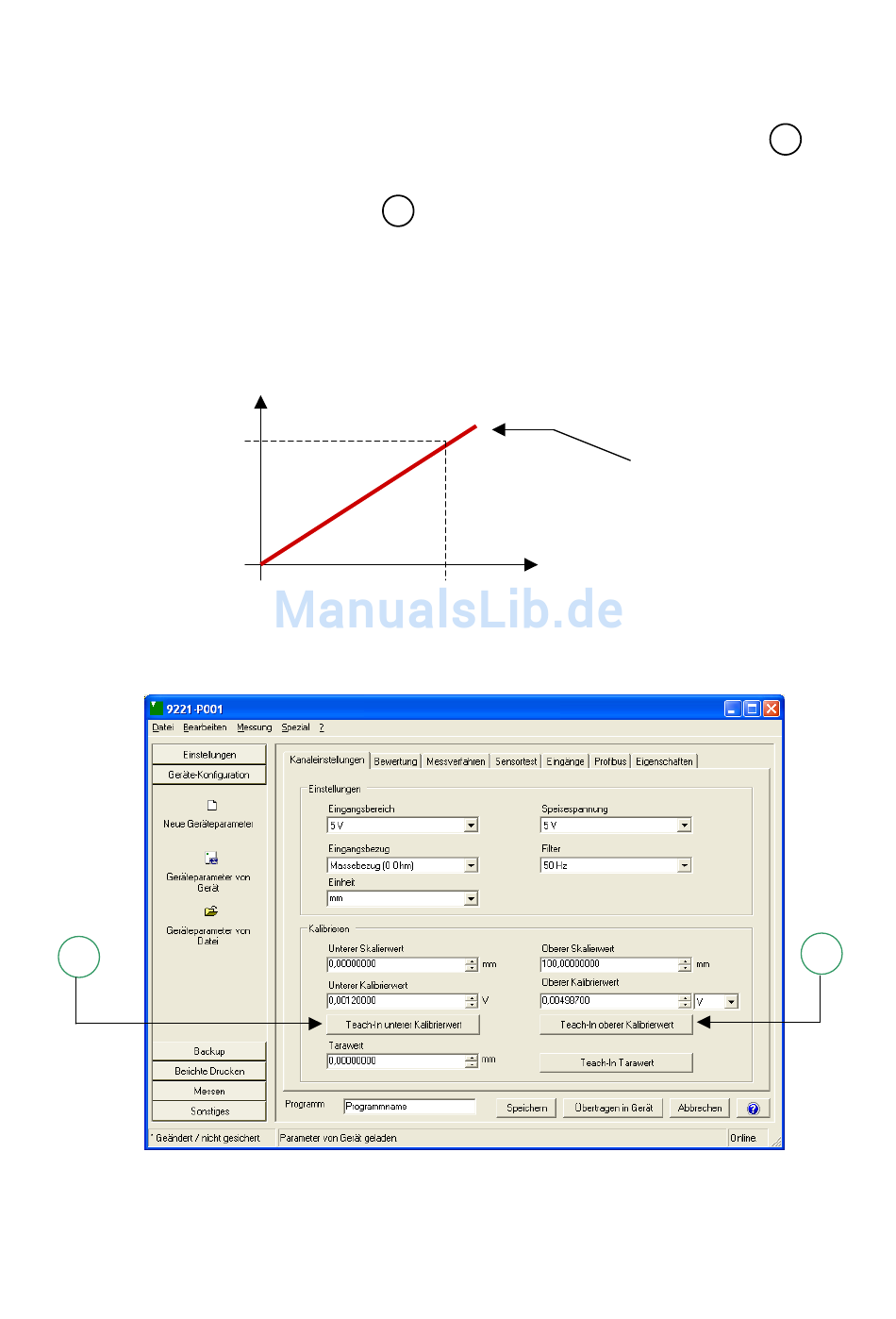

Beispiel einer Kalibrierung:
Wegmessung mit potentiometrischem Wegtaster Typ 8712-100
Der Wegtaster wird auf Nullstellung 0,00 mm justiert. Jetzt muss die Taste
A
„Teach-In" unterer Kalibrierwert" betätigt werden. Dann bewegt man die
Schubstange mit geeichte Endmaße z. B. S = 100 mm und der Endwert wird ein-
gestellt. Nun muss die Taste
B
„Teach-In" oberer Kalibrierwert" betätigt werden.
Diese Kalibrierdaten müssen nun in das Gerät übertragen werden und ggf. ge-
speichert werden. Dabei kann ein Programmname definiert und eingegeben wer-
den.
Weg S
[mm]
100
idealisierte
Sensorabgleichgerade
0
Wert in [V]
wird vom Gerät einge-
Teach-IN-Wert 1
messen
B
A
